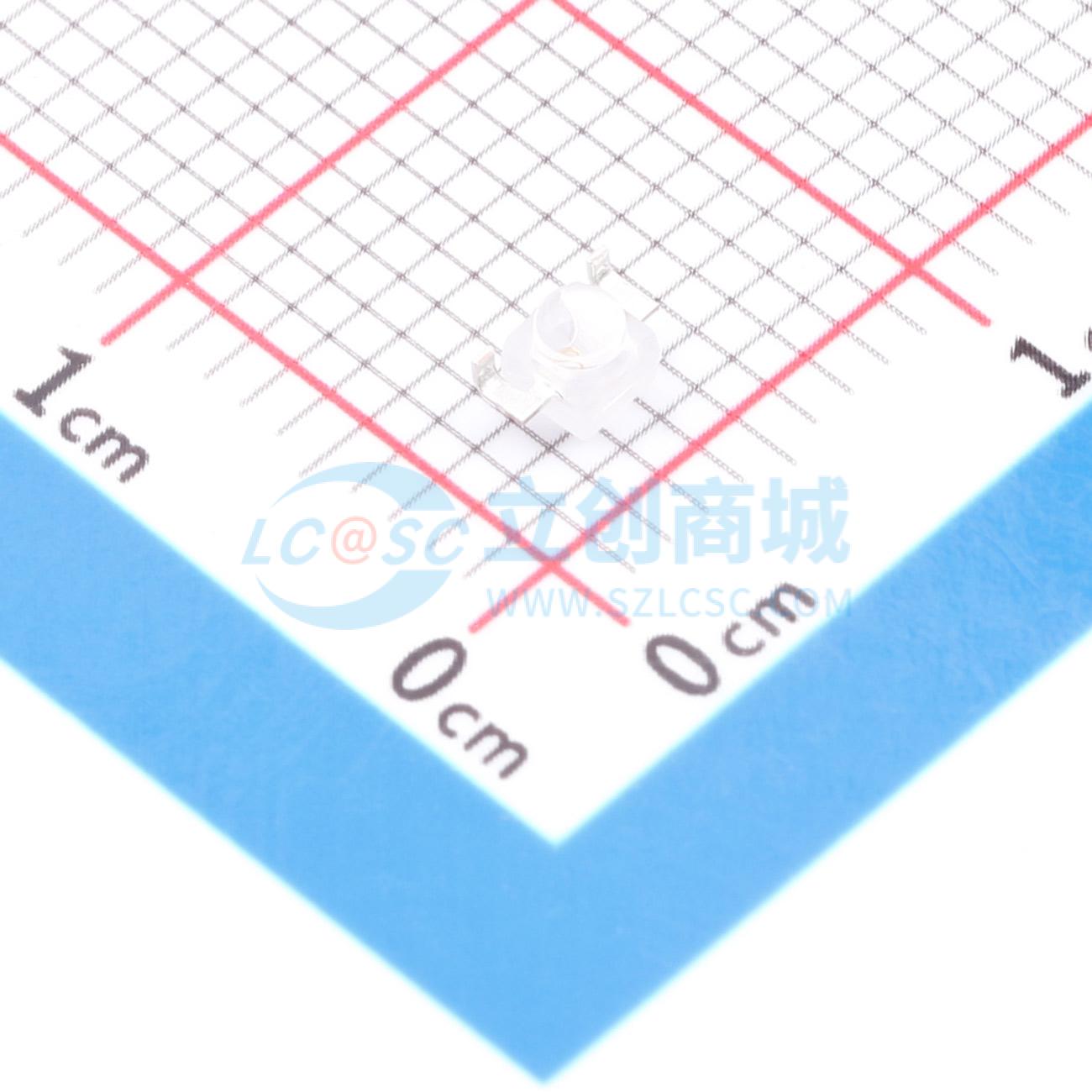

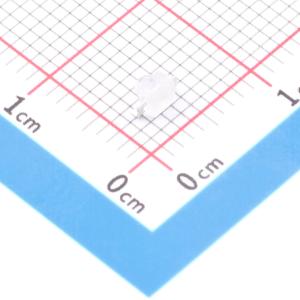

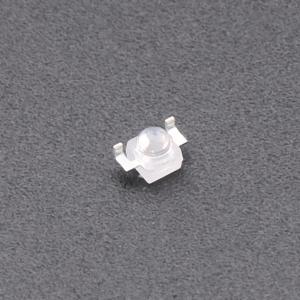

VSMB2948SL
高速红外发光二极管，采用GaAlAs多量子阱技术，适用于高脉冲电流操作，表面贴装
- 品牌名称
- VISHAY(威世)
- 商品型号
- VSMB2948SL
- 商品编号
- C6604342
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 红外发射管 | |
| 正向压降(Vf) | 1.35V | |
| 耗散功率(Pd) | 160mW | |
| 波长 | 940nm | |
| 辐射强度 | 20mW/sr@IF=100mA |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 100mA | |
| 直流反向耐压(Vr) | 5V | |
| 视角 | 25° | |
| 工作温度 | -40℃~+85℃ | |
| 半波宽 | 25nm |
商品概述
VSMB2948SL 是一款采用 GaAlAs 多量子阱（MQW）技术的 940 nm 红外侧视发光二极管，具有高辐射功率和高速度的特点，采用透明无色塑料封装（带透镜），适用于表面贴装（SMD）。
商品特性
- 封装类型：表面贴装
- 封装形式：侧视无铅
- 尺寸（长×宽×高，单位：mm）：2.3×2.55×2.3
- 峰值波长：λₚ = 940 nm
- 符合 RoHS 标准
- 高可靠性
- 高辐射功率
- 高辐射强度（5 - 2008）
- 半强度角：Φ = ±25°
- 低正向电压
- 适用于高脉冲电流操作
- 封装与探测器 VEMD2023SLX01 和 VEMT2023SLX01 匹配
- 存放寿命：4 周，湿度敏感等级 2a，符合 J - STD - 020 标准
应用领域
- 遥控器
- 红外触摸面板
