温馨提醒：图片仅供参考，商品以实物为准

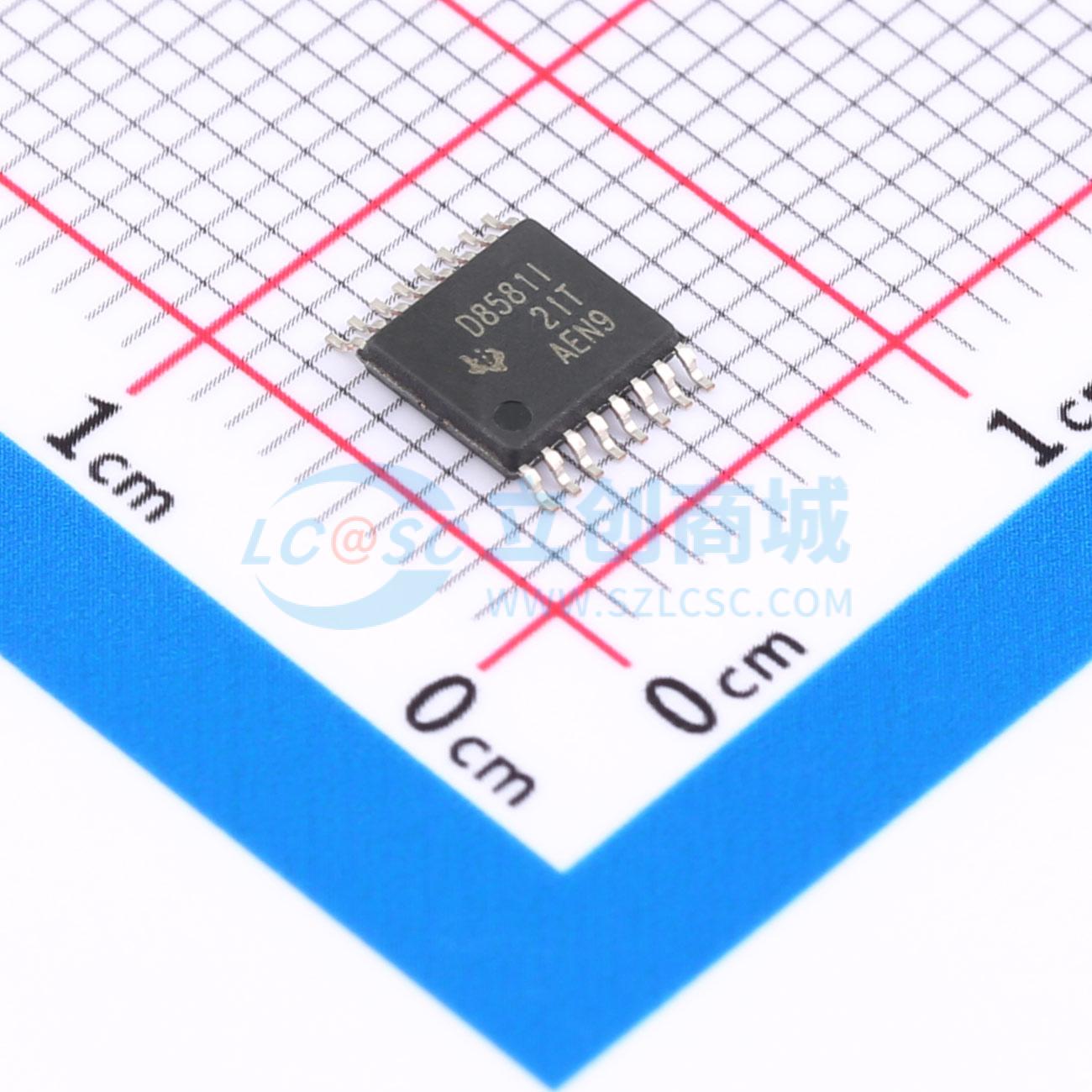

DAC8581IPW

16位高速低噪声电压输出数模转换器

描述: 是一款16位、高速、低噪声的DAC，采用±5-V双电源供电。具有单调性，噪声极低，毛刺极低。高性能双极性输出缓冲器能够在0.65 μs内完成1.0-V阶跃的稳定。小信号稳定时间远低于0.3 μs，支持高达3 MSPS的数据更新速率。上电复位电路在上电时将输出设置为中值电压。使用简单，具有单外部参考和标准3线SPI接口，允许高达50 MHz的时钟速率。工作温度范围为 -40℃ 至 +85℃。
品牌名称: TI(德州仪器)
商品型号: DAC8581IPW
商品编号: C6596193
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.57克(g)

商品参数

商品概述

DAC8581是一款采用双±5-V电源供电的16位高速低噪声DAC。DAC8581具有单调性，兼具极低噪声与极低毛刺。DAC8581的高性能双极性输出缓冲器可在0.65 μs内完成10-V阶跃的建立。小信号建立时间远低于0.3 μs，支持最高3 MSPS的数据更新速率。上电复位电路可在上电时将输出设置为中间刻度电压。DAC8581使用简单，只需单路外部基准，采用标准3线SPI接口，支持最高50 MHz的时钟速率。另可参见同家族成员DAC8580，DAC8580兼具DAC8581的性能，同时集成了片上16倍过采样数字滤波器。DAC8581的额定工作温度范围为40℃ 至 +85℃。

商品特性

16位单调性
±5-V双极性输出
极低毛刺: 0.5 nV-s
快速建立: 0.65 μs
快压摆率: 35 V/μs
低噪声: 20 nV/√Hz
±25-mA负载驱动
±5-V双电源供电
单路外部基准
上电复位至中间刻度
3-MSPS更新速率
SPI™接口，最高支持50 MHz
1.8-V–5-V逻辑兼容
二进制补码数据格式
硬件复位至中间刻度
TSSOP-16封装

应用领域

工业过程控制
CRT投影电视数字会聚
波形生成
自动化测试设备
超声

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16位
	通道数	1
	接口类型	SPI
	工作电压	1.8V~5.5V
	建立时间	1us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	0.25LSB
	工作温度	-40℃~+85℃
	更新速率	3MHz
	功能特性	双极性输出；上电复位
	静态电流	20uA
