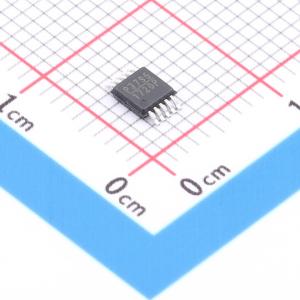

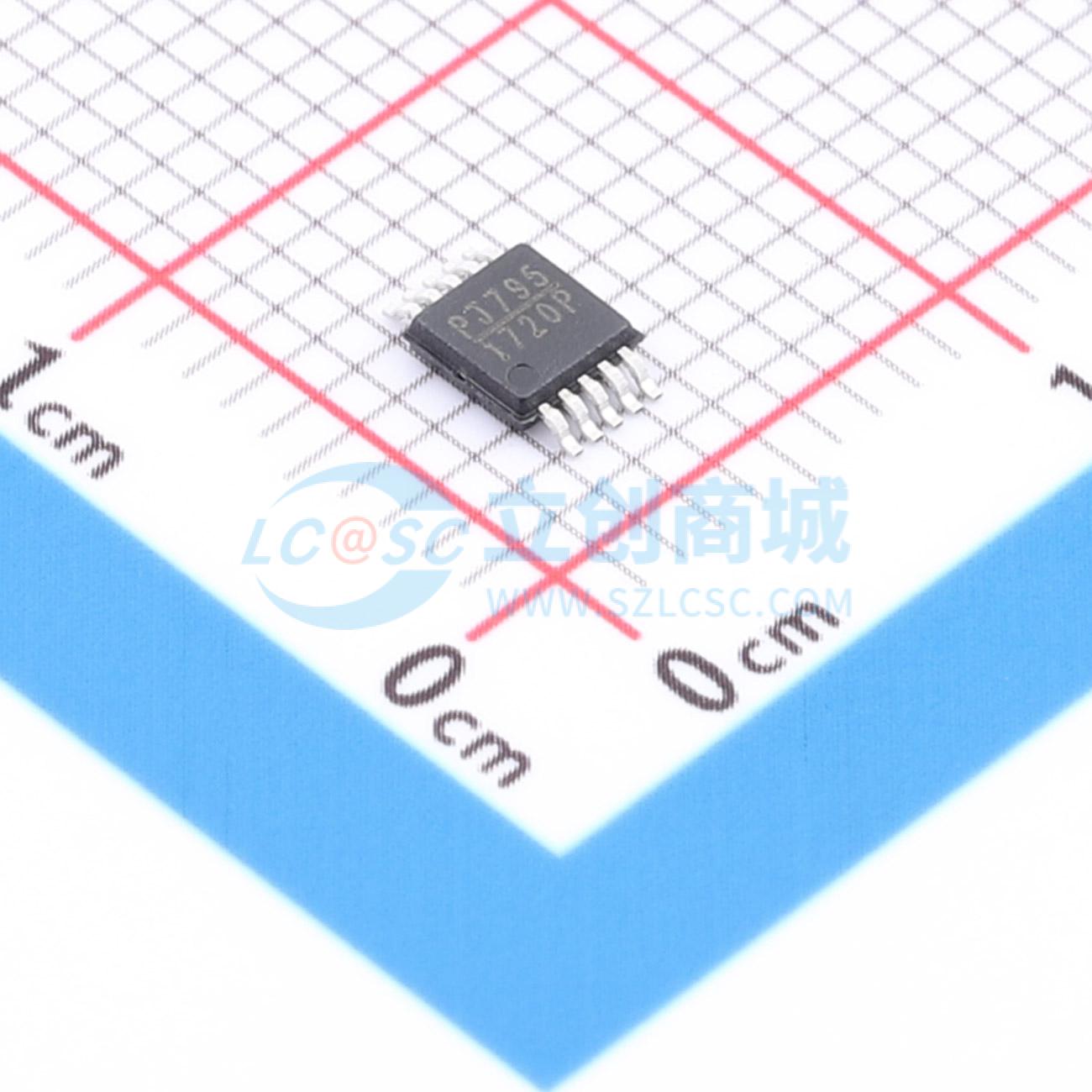

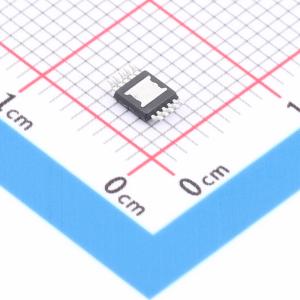

MP1720DH-216-LF-Z
2.7W 单声道 D 类低 EMI 高效率音频放大器
SMT扩展库PCB免费打样
- 描述
- 是一款高效的D类音频放大器。它采用全桥输出结构，能够向4Ω扬声器提供2.7W功率。该设备展现出AB类放大器的高保真度，效率达90%，通过集成以下功能显著减小了解决方案尺寸:250mΩ功率MOSFET（VIN = 3.3V）。启动/关闭时消除爆音。短路/热过载保护 具有引脚可选的1MHz或1.3MHz频率控制功能，也可与外部时钟源同步。灵活的开关频率和内部EMI降低方案无需输出LC滤波器，在无滤波器且连接相当长电缆的情况下仍能通过辐射标准。 有五种固定增益选项。 采用10引脚MSOP-EP和10引脚QFN封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1720DH-216-LF-Z
- 商品编号
- C6595379
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.1412克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.78Wx1@4Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 10% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 91.3dB | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 90% |
商品概述
MP1720 是一款高效率的 Class-D 音频放大器。它采用全桥输出结构，能够向 4Ω 扬声器提供 2.7W 的功率。该设备具有 Class AB 放大器的保真度，效率高达 90%，通过集成以下内容，大大减小了解决方案尺寸：250mΩ 功率 MOSFET（VIN=3.3V）、启动/关机爆音消除、短路/过热保护。MP1720 具有引脚可选择的 1MHz 或 1.3MHz 频率控制，或可同步到外部时钟源。灵活的开关频率和内部 EMI 降低方案无需输出 LC 滤波器，并且在没有滤波器和相当长的电缆的情况下也能通过发射标准。MP1720 有五种固定增益选项：MP1720-3：3dB；MP1720-6：6dB；MP1720-9：9dB；MP1720-12：12dB；MP1720-216：21.6dB。MP1720 有 10 引脚 MSOP-EP 和 10 引脚 QFN 封装可供选择。
