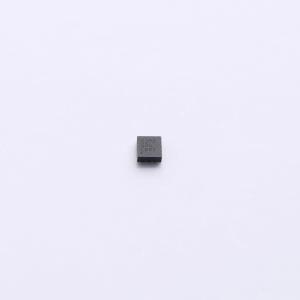

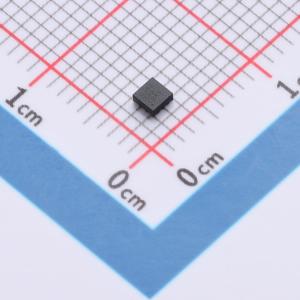

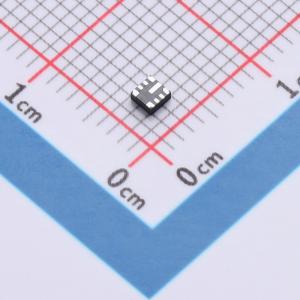

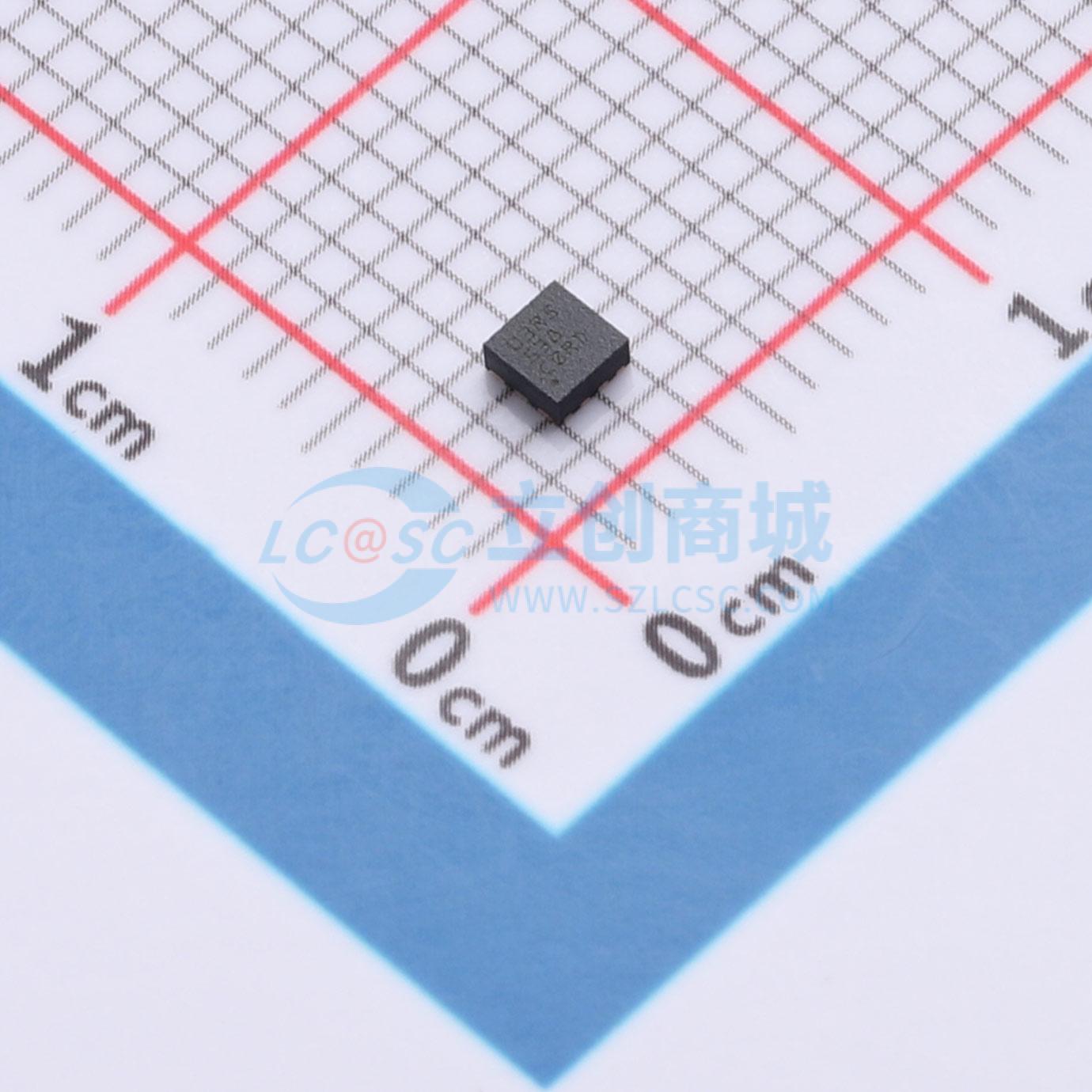

LMR36503R5URPER
3V至65V输入，0.3A超小型同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR36503 是一款 3V 至 65V 输入电压范围的超小型同步降压转换器,最大输出电流为 0.3A。该转换器具有超低静态电流和宽输入电压范围,适用于工业应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR36503R5URPER
- 商品编号
- C6584231
- 商品封装
- VQFN-9-HR(2x2)
- 包装方式
- 编带
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~65V | |
| 输出电压 | 5V | |
| 输出电流 | 300mA | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LMR36503是采用2mm×2mm HotRod封装的最小型65V、0.3A同步降压DC/DC转换器。这款易于使用的转换器能够处理高达70V的输入电压瞬变，具备出色的EMI性能，并支持5V固定输出电压和其他可调输出电压。其瞬态耐受能力减少了为防止输入过压所需的设计工作，并满足IEC 61000 - 4 - 5的浪涌抗扰度要求。 LMR36503采用具有内部补偿的峰值电流模式控制架构，以最小的输出电容维持稳定运行。通过选择合适的电阻连接RT引脚与地，LMR36503可在200kHz至2.2MHz的宽范围内外部编程至任意所需的开关工作频率。精确的EN/UVLO功能可在启动和关断期间对器件进行精确控制。带有内置毛刺滤波器和延迟释放功能的电源正常标志能真实指示系统状态，无需外部监控器。LMR36503紧凑的解决方案尺寸和丰富的功能集简化了其在广泛工业应用中的实施。
商品特性
- 专为严苛的工业应用而设计
- 结温范围：-40℃至+150℃
- 输入瞬态保护高达70V
- 宽输入电压范围：3.0V（下降阈值）至65V
- 低EMI和最小化的开关节点振铃
- 提供可调输出电压和5V固定输出电压选项
- 适用于可扩展的工业电源
- 引脚与LMR36506（65V、600mA）兼容
- 可调开关频率：通过RT引脚变体可在200kHz至2.2MHz范围内调节
- 最小化的解决方案尺寸和成本
- 采用内部补偿并减少外部元件数量，实现最高功率密度
- 提供具有可焊侧翼的超小型2mm×2mm HotRod封装
- 在负载范围内实现高效率和低功耗
- 1MHz时峰值效率>90%（5V输出可调）
- 无负载时超低工作静态电流 —— 在24VIN至3.3VOUT（固定输出选项）时为4μA
应用领域
- 工厂自动化：现场变送器和过程传感器
- 楼宇自动化：暖通空调和消防安全系统
- 家电：园艺工具和电动工具
