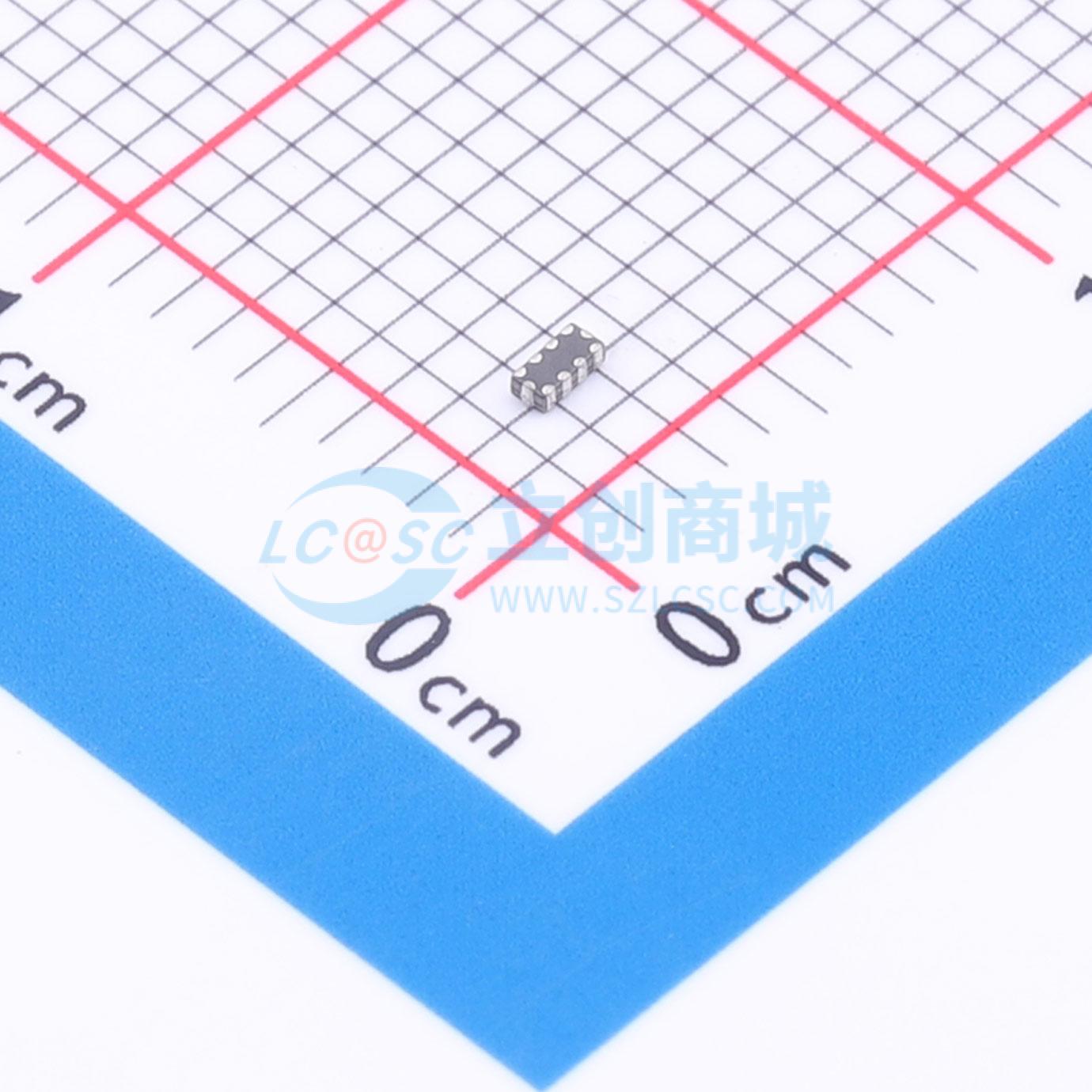

LCFE160804A550TG
LCFE160804A550TG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- LCFE160804A550TG
- 商品编号
- C6583910
- 商品封装
- SMD-10P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | - | |
| 电感@频率 | - | |
| 额定电流 | 100mA | |
| 阻抗@频率 | 55Ω@100MHz | |
| 额定电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | - | |
| 直流电阻(DCR) | 6Ω | |
| 工作温度 | -40℃~+85℃ | |
| 绝缘电阻 | 10MΩ |
商品概述
本规格涵盖了共模噪声滤波器（CMF）和ESD保护的工程要求，特别是针对高速差分串行接口，如USB 3.1、USB 3.0、MIPI D-PHY或HDMI。
商品特性
- 有效抑制共模噪声，对高速差分数据线几乎无影响
- 差模截止频率在 -3dB 时高达 10.5GHz
- 集成一个共模滤波器和两个 ESD 抑制器件
- 超薄外形，低至 0.68×0.55×0.35mm
- 陶瓷多层型 SMD 组件
- 无极性产品
- 符合 RoHS 指令
- ±15kV 空气、±8kV 接触 ESD 保护（IEC 61000 - 4 - 2 4 级）
- 保证高温焊接：260°C/10 秒
应用领域
- 手机和平板电脑
- 带 Type C 的 USB 3.1 Gen 1 和 2（5 和 10Gbps）
- Display Port 1.2（5.4Gbps）
- HDMI 2.0（6.0Gbps）
- MDDI、MIPI、MHL
- 消费产品：PDP、LCD 电视、DVD 播放器、PC、音频播放器、DSC、机顶盒、笔记本电脑、SSD、家庭自动化、物联网模块
