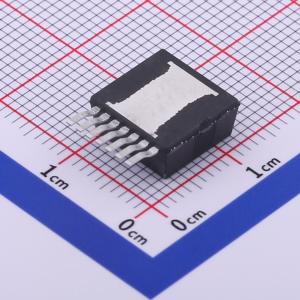

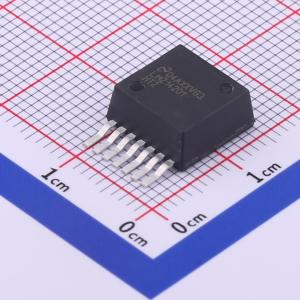

温馨提醒：图片仅供参考，商品以实物为准

LMZ14201HTZX/NOPB

集成屏蔽电感的降压型DC-DC电源模块，适用于中间总线转换，具备灵活启动排序和多种保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMZ14201H SIMPLE SWITCHER® 6V 至 42V、1A 高输出电压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ14201HTZX/NOPB
商品编号: C713725
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.758克(g)

商品参数

	属性	参数值
	静态电流	1mA
	纹波噪声	8mVp-p
	开关频率	-
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	10.16mm
	宽度	9.85mm
	高度	-
	功能特性	可编程软启动；欠压保护；过压保护；短路保护；过流保护；可编程输出电压；轻载高效模式；过热保护

商品概述

LMZ14201H SIMPLE SWITCHER电源模块是一种易于使用的降压DC-DC解决方案，能够以出色的功率转换效率、线性和负载调节以及输出精度驱动高达1A的负载。LMZ14201H采用创新封装，增强了散热性能，并支持手工或机器焊接。

LMZ14201H可以接受6V至42V之间的输入电压轨，并提供可调且高度精确的输出电压，最低可达5V。LMZ14201H仅需三个外部电阻和四个外部电容即可完成电源解决方案。LMZ14201H具有可靠和坚固的设计，具备以下保护功能：热关断、输入欠压锁定、输出过压保护、短路保护、输出电流限制，并允许在预偏置输出的情况下启动。单个电阻可调整开关频率高达1MHz。

应用领域

中间总线转换至12V和24V电源轨
时间关键型项目
空间受限且高热要求的应用
负输出电压应用

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	6V~42V
	转换效率	97%
	输出电压(Vout)	5V~30V
	输出电压精度	-
	输出电流(最大值)	1A
