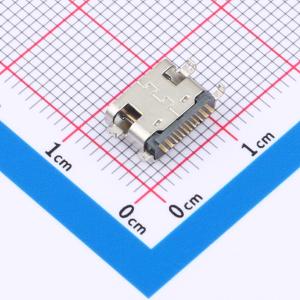

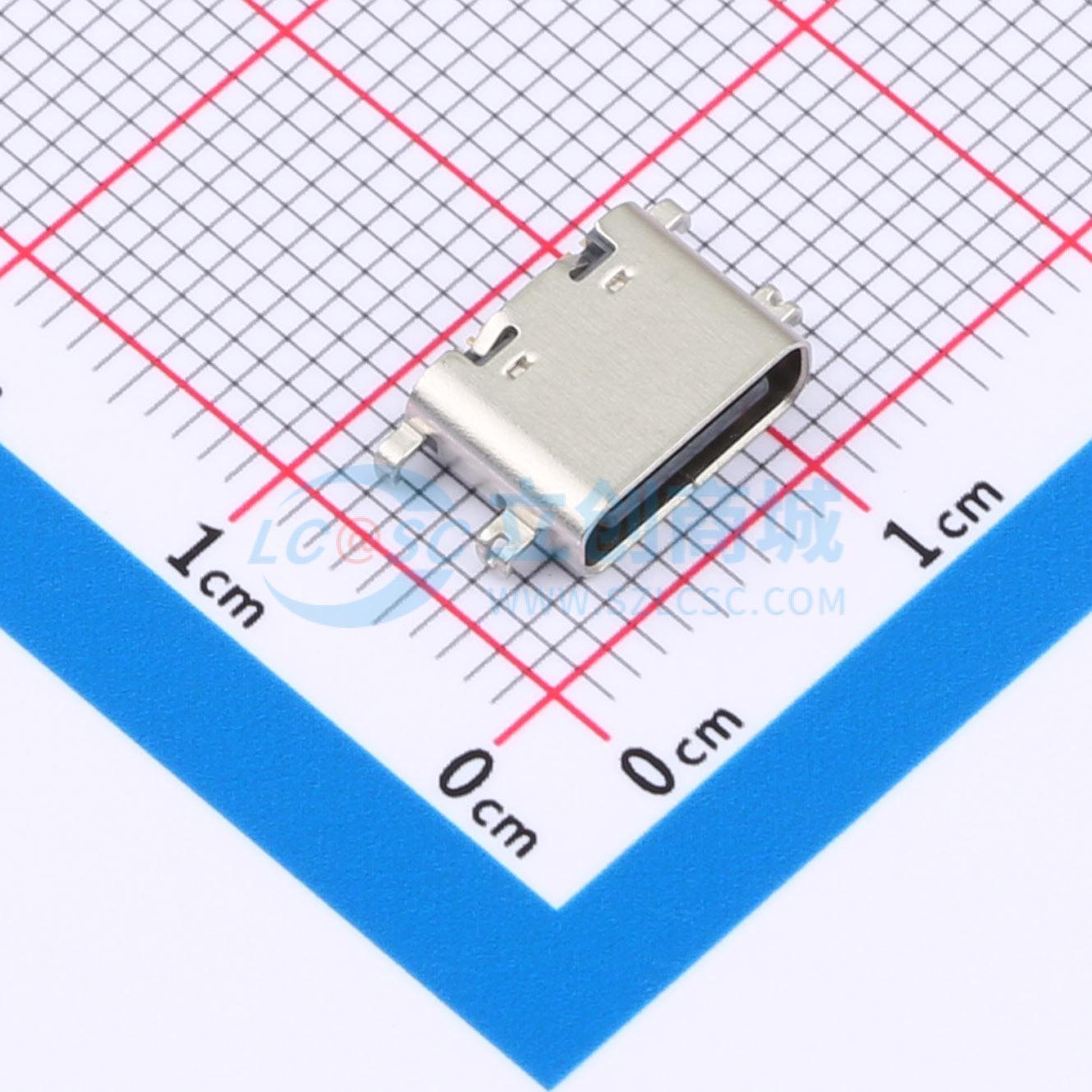

温馨提醒：图片仅供参考，商品以实物为准
USB4505-03-0-A
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GCT
- 商品型号
- USB4505-03-0-A
- 商品编号
- C6582300
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.641026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 2.0 | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 12P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 额定电压 | 48V | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -25℃~+85℃ |
商品特性
- 推荐的PCB布局厚度为0.80mm，从元件面看公差为±0.05mm
- 绝缘体材料为PA9T，符合UL 94V - 0标准，黑色
- 触点材料为铜合金C18400 - H，厚度T = 0.12mm
- 外壳材料为不锈钢SUS304 - 1/2H，厚度T = 0.30mm
- 中间板材料为不锈钢SUS301 - 3/4H，厚度T = 0.15mm
- 端子接触区域的电镀情况参见订购网格，焊尾镀薄金，底层镀至少50μm镍
- 外壳镀至少30μm镍，中间板为透明
- 电流额定值：VBus引脚合计5.00A，GND引脚合计6.25A，A5/B5引脚为1.25A，其他引脚每引脚0.25A
- 电压额定值为48V DC
- 功率额定值为240W
- 接触电阻初始最大40mΩ，测试后最大50mΩ
- 介电耐压为100V AC
- 绝缘电阻最小100MΩ
- 工作温度范围为 - 25°C ~ +85°C
- 插拔力为5 ~ 20N，测试后拔出力为6 ~ 20N
- 耐久性为20000次循环
