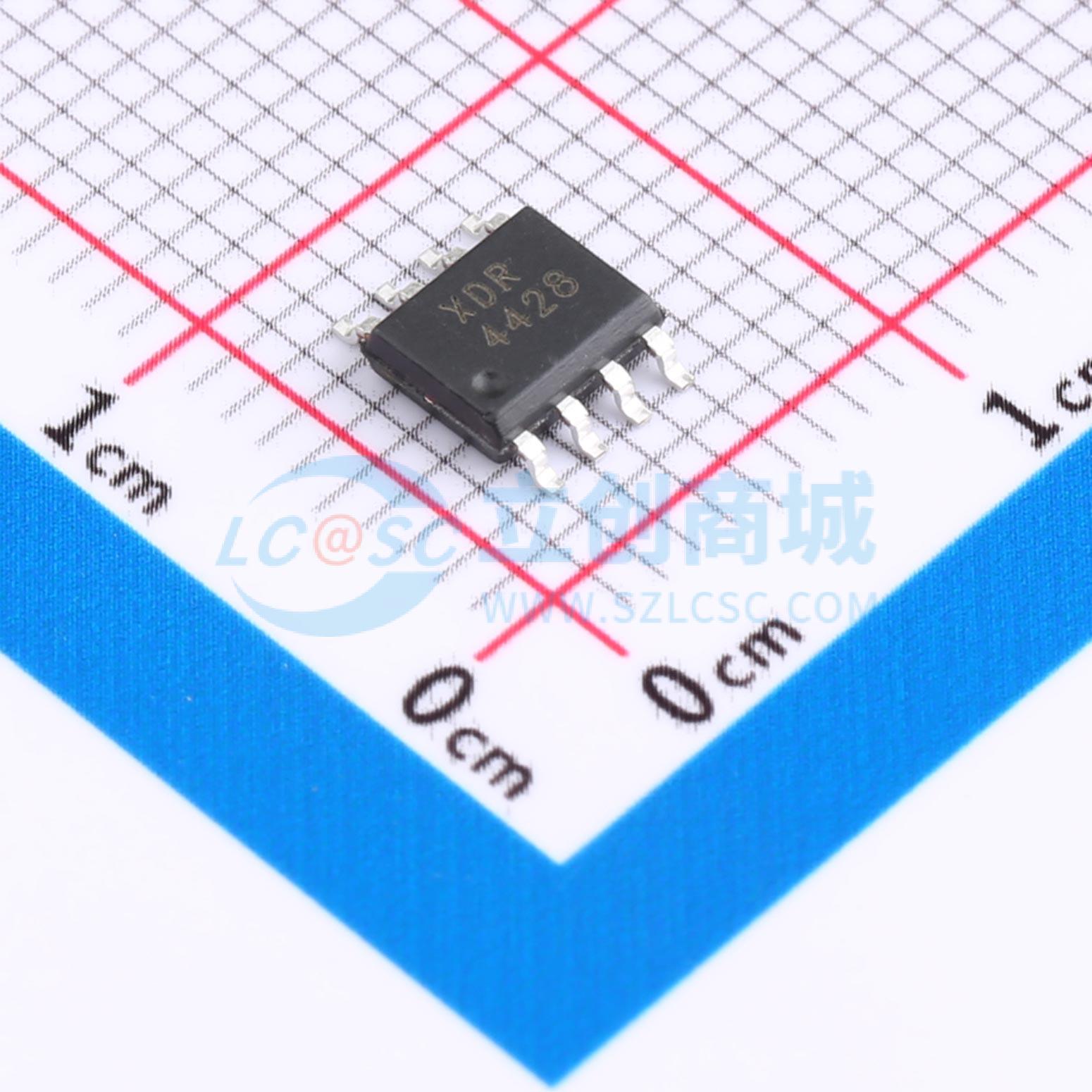

温馨提醒：图片仅供参考，商品以实物为准

XDR4428

MOSFET驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 双路 1.5A 低边 MOSFET 驱动器
品牌名称: DIYI(迪一/芯诺)
商品型号: XDR4428
商品编号: C6580942
商品封装: WSOP-8
包装方式: 编带
商品毛重: 0.255克(g)

商品参数

商品概述

XDR4426、XDR4427和XDR4428系列是高可靠性的双路低边MOSFET驱动器，采用BiCMOS/DMOS工艺制造，具有低功耗和高效率的特点。这些驱动器将TTL或CMOS输入逻辑电平转换为接近电源电压或地电位的输出电平。XDR4426提供双路反相输出，XDR4427提供双路正相输出，XDR4428则提供一个反相和一个正相输出。该系列驱动器主要用于驱动功率MOSFET，同时也适用于驱动需要低阻抗、高峰值电流和快速切换的其他负载，例如电容、电阻或电感。其他应用还包括驱动重负载的时钟线、同轴电缆或压电转换器。

商品特性

双极性/CMOS/DMOS结构
1.5A峰值输出电流
4.5V至18V工作范围
低静态电源电流
匹配的上升和下降时间
低输出阻抗
延迟时间短
独立于电源电压的逻辑输入阈值
ESD保护
封装外形：ESOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	4.5V~18V
	上升时间(tr)	18ns
	下降时间(tf)	15ns

	属性	参数值
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	-
	工作温度	-55℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	200uA
	功能特性	-
