产品特点 FEATURES

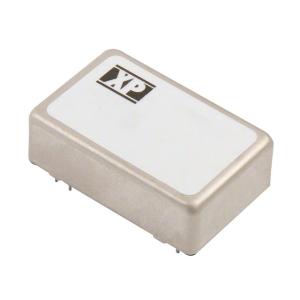

1JTF1548D12是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- **高功率密度**：在紧凑的24-DIP模块封装内实现15W的功率输出，适合空间受限的应用。
3- **宽输入电压范围**：支持18V至75V的输入电压，提供灵活的电源解决方案。
4- **双路输出**：提供+12V和-12V两路输出，每路最大电流为625mA，满足多种电路需求。
5- **高效能**：效率高达89%，减少能量损耗，提升系统整体效能。
6- **高隔离电压**：具备1.6kV的隔离电压，确保电气安全。
7- **保护功能全面**：集成远程开/关、过载保护（OCP）、过压保护（OVP）和短路保护（SCP），增强系统稳定性。
8- **工作温度范围广**：可在-40°C至105°C的环境下稳定工作，适应严苛的工作条件。
9- **安装便捷**：采用通孔安装方式，易于集成到现有电路板中。
10- **符合标准**：满足EN55032、EN61000等EMC和安全标准，保证产品可靠性和安全性。
使用场景 APPLICATIONS
1JTF1548D12隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- **通信设备**：在路由器、交换机等网络设备中，提供稳定的双路电源输出，确保数据传输的可靠性。
3- **工业控制**：适用于PLC、传感器接口等工业自动化设备，其宽输入电压范围和高隔离电压特性，能够应对复杂的工业环境。
4- **医疗设备**：在监护仪、影像设备等医疗仪器中，提供安全隔离的电源，保障患者和操作人员的安全。
5- **测试与测量**：在示波器、万用表等精密仪器中，其高精度和低纹波噪声特性，确保测量结果的准确性。
6- **消费电子**：在高端音响、显示器等电子产品中，提供纯净的电源，提升音视频质量。
7该模块在不同工作条件下表现卓越，能够有效解决电源不稳定、电磁干扰等问题，提升系统的整体性能。
注意事项 PRECAUTIONS
1在使用JTF1548D12隔离模块时，请注意以下事项：
2- **安装要求**：采用通孔安装方式，确保模块牢固固定在电路板上，避免振动导致的损坏。
3- **散热设计**：虽然模块采用自然对流冷却，但在高功率输出或高温环境下，建议增加散热片或风扇，以提高散热效果。
4- **输入电容**：外部输入电容要求为330μF/100V，确保输入电压稳定，避免启动瞬间的电压波动。
5- **远程控制**：标准ROF逻辑为正，输出开启时电压为3至12VDC或开路，关闭时电压小于1.2VDC或短路引脚1、2和3，合理设计控制电路。
6- **保护功能**：模块内置OCP、OVP和SCP保护，但在极端情况下仍需外部保护电路，防止模块损坏。
7- **工作环境**：模块可在-40°C至105°C范围内工作，但需注意在高温环境下适当降额使用，确保长期可靠性。
8- **电磁兼容性**：模块符合EN55032等EMC标准，但在敏感环境中仍需考虑屏蔽和滤波措施，减少电磁干扰。
9- **定期维护**：定期检查模块的连接和散热情况，及时清理灰尘，确保模块正常工作。
