产品特点 FEATURES

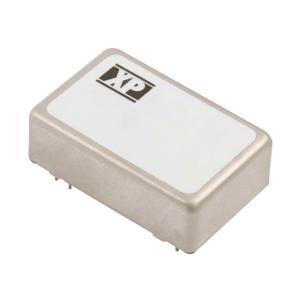

1JTF1248S15是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- 高功率密度设计，提供12W的输出功率，适用于紧凑型设备。
3- 输入电压范围宽广，支持18V至75V的输入电压，适应多种电源环境。
4- 输出电压稳定在15V，最大输出电流达800mA，确保稳定供电。
5- 隔离电压高达1.6kV，有效保护电路免受高压影响。
6- 效率高达90%，减少能量损耗，降低发热。
7- 支持远程开/关功能，具备过流保护（OCP）、过压保护（OVP）和短路保护（SCP），增强系统安全性。
8- 采用24-DIP模块封装，尺寸为31.8mm x 20.3mm x 10.2mm，便于安装。
9- 工作温度范围广泛，从-40°C到105°C，适应各种严苛环境。
10- 符合EN55032、EN61000等EMC标准，确保电磁兼容性。
11- 通过UL60950-1和UL62368-1安全认证，保障使用安全。
使用场景 APPLICATIONS
1JTF1248S15隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- 工业自动化设备：在PLC、传感器和执行器中提供稳定的电源供应。
3- 通信设备：为路由器、交换机等网络设备的内部电路供电。
4- 医疗设备：在监护仪、诊断设备中确保电源的可靠性和安全性。
5- 测试与测量仪器：在示波器、万用表等精密仪器中提供高精度电源。
6- 数据中心：为服务器、存储设备等关键基础设施供电。
7该模块能够在-40°C至105°C的宽温范围内稳定工作，适用于各种工业和商业环境。其高效的能量转换和低发热特性，使其在长时间运行的设备中表现出色，有效延长设备寿命。
注意事项 PRECAUTIONS
1在使用JTF1248S15隔离模块时，请注意以下事项：
2- 安装方式：采用通孔安装，确保模块牢固固定，避免振动导致的损坏。
3- 输入电容：需要外部输入电容（330μF/100V），以保证输入电压的稳定。
4- 远程控制：标准ROF逻辑为正，输出开启时电压为3至12VDC或开路，关闭时电压小于1.2VDC或短路引脚1、2和3。
5- 环境条件：在高温环境下（>60°C），需根据降额曲线调整负载，防止过热。
6- 电磁兼容：遵循EN55032等EMC标准，合理布局电路，减少电磁干扰。
7- 安全规范：遵守UL60950-1和UL62368-1安全标准，确保操作安全。
8- 维护保养：定期检查模块的工作状态，及时清理灰尘，保持通风良好。
9- 故障排查：如遇异常情况，首先检查输入电压、负载连接和散热条件，必要时联系专业人员进行检修。
