产品特点 FEATURES

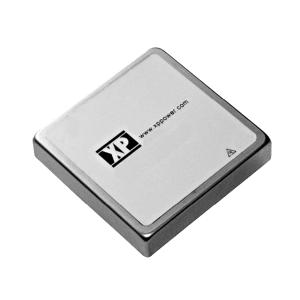

1JCP4012D12是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- 高效性能：效率高达89%，确保能源的有效利用。
3- 双输出设计：提供+12V和-12V双输出电压，最大电流均为1.8A，满足多种电源需求。
4- 宽输入电压范围：支持9V至18V的输入电压，适应不同的电源环境。
5- 高隔离电压：具备1.5kV的隔离电压，确保电气安全。
6- 保护功能全面：集成远程开/关、过流保护（OCP）、过压保护（OVP）和短路保护（SCP），提升系统稳定性。
7- 紧凑设计：采用9-DIP模块封装，尺寸为50.8mm x 50.8mm x 10.2mm，适合空间受限的应用。
8- 工作温度宽泛：可在-40°C至100°C（有降额）的环境下工作，适应极端温度条件。
9- 高可靠性：平均无故障时间（MTBF）超过600,000小时，确保长期稳定运行。
使用场景 APPLICATIONS
1JCP4012D12隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- 通信设备：为路由器、交换机等网络设备提供稳定的电源支持。
3- 工业控制：适用于PLC、传感器等工业自动化设备，确保控制系统可靠运行。
4- 医疗设备：为监护仪、影像设备等提供安全隔离的电源，保障患者安全。
5- 测试仪器：用于示波器、万用表等精密仪器，保证测量精度。
6- 数据中心：为服务器、存储设备等提供高效能的电源解决方案。
7该模块在不同工作条件下表现优异，能够有效解决电子系统中的电源问题，提高整体系统的稳定性和安全性。
注意事项 PRECAUTIONS
1在安装、操作和维护JCP4012D12隔离模块时，请注意以下事项：
2- 安装要求：采用通孔安装方式，确保模块牢固固定，避免振动影响。
3- 环境条件：工作温度范围为-40°C至100°C（有降额），存储温度为-55°C至+125°C，湿度不超过90%（非凝结）。
4- 远程控制：标准ROF逻辑为正，输出开启需3.5至75VDC或开路，关闭需<1.8VDC；可选负逻辑（-N版本）。
5- 远程感应：若不使用远程感应，+Sense应连接至+Vout，-Sense应连接至Rtn。
6- 保护功能：过流保护在110-140%负载时触发，短路保护采用连续、跳闸和重启（hiccup模式）。
7- 热保护：当壳体温度达到+110°C时，模块将自动关闭。
8- 维护建议：定期检查模块的连接和工作状态，确保其正常运行。
