产品特点 FEATURES

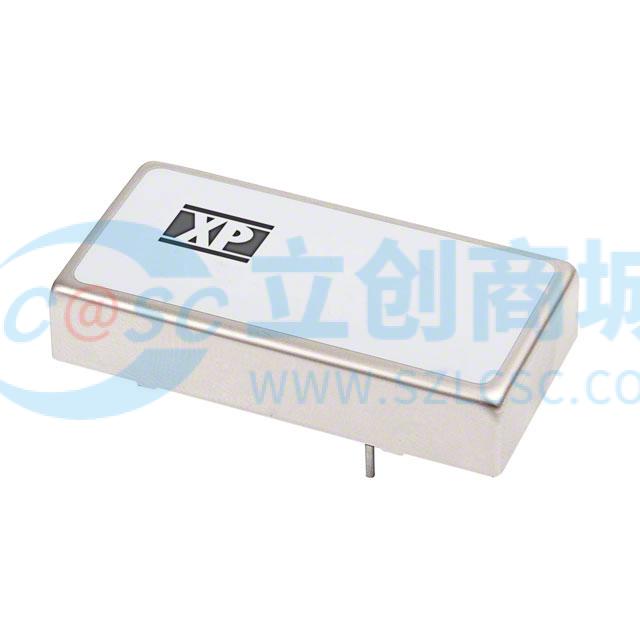

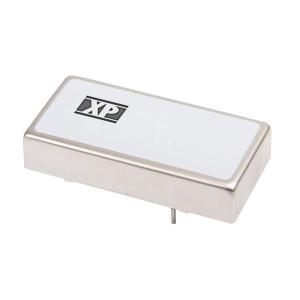

1JCK3024D12是一款由XP Power品牌生产的隔离模块，具有以下特点：
2高效性能：效率高达91%，确保在各种应用中实现能源的有效利用。
3双输出设计：提供+12V和-12V双输出电压，最大输出电流均为1.25A，满足多种电路需求。
4宽输入电压范围：支持18V至36V的输入电压范围，适应不同的电源环境。
5强大的隔离能力：具备1.6kV的电压隔离特性，确保电路的安全性和稳定性。
6保护功能全面：集成远程开/关、过流保护（OCP）、过压保护（OVP）、短路保护（SCP）和欠压锁定（UVLO）等功能，提升系统可靠性。
7紧凑设计：采用6-DIP模块封装，尺寸为50.8mm x 25.4mm x 10.2mm，适合空间受限的应用场景。
8宽工作温度范围：可在-40°C至100°C的环境下稳定工作，适应严苛的工作条件。
9高可靠性：MTBF达到430,000小时，保证长期稳定运行。
10符合多项标准：满足EN55022、EN61000等国际标准，确保电磁兼容性和安全性。
使用场景 APPLICATIONS
1JCK3024D12隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2通信设备：适用于路由器、交换机等网络设备的电源转换，提供稳定可靠的电源支持。
3工业控制：在PLC、传感器接口等工业自动化系统中，作为电源模块确保系统的正常运行。
4医疗设备：用于监护仪、影像设备等医疗电子产品的电源部分，保障设备的安全性和稳定性。
5测试仪器：在示波器、万用表等测试设备中，提供精确的电源输出，提高测量精度。
6消费电子产品：适用于高端音响、游戏机等消费类电子产品的电源设计，提升用户体验。
7该模块能够在不同工作条件下表现出色，如高温、低温、高湿度等环境，确保在各种应用场景下的稳定性和可靠性。
注意事项 PRECAUTIONS
1在使用JCK3024D12隔离模块时，需注意以下事项：
2安装要求：采用通孔安装方式，确保模块牢固固定，避免因振动导致的松动。
3散热设计：在高温环境下使用时，建议加装散热片或采取其他散热措施，以延长模块寿命。
4输入滤波：输入端需添加Pi网络滤波器，减少输入反射纹波电流，确保模块正常工作。
5远程控制：利用远程开/关功能时，需遵循相关控制规范，避免误操作。
6保护功能：正确理解并利用过流保护、过压保护、短路保护等特性，防止电路损坏。
7工作温度：在极端温度条件下使用时，需参考降额曲线调整负载，确保模块安全运行。
8电磁兼容：遵守EN55022等标准要求，合理布局电路，减少电磁干扰。
9维护保养：定期检查模块状态，及时发现并解决潜在问题，保持模块最佳性能。
10存储条件：存储时应避免潮湿、高温和强磁场环境，确保模块性能不受影响。
