产品特点 FEATURES

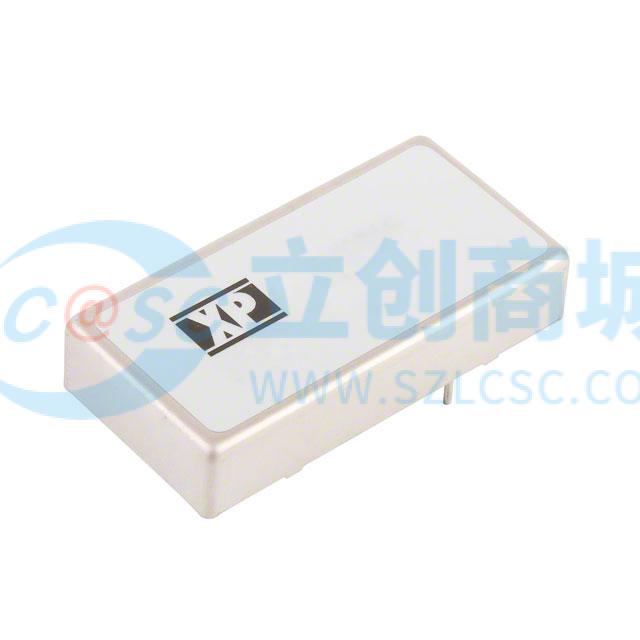

1JCH1024D15是一款由XP Power品牌生产的隔离模块，具有以下特点：
2**高效能设计**：效率高达84%，确保在各种应用中实现卓越的能源转换。
3**宽输入电压范围**：支持18V至36V的输入电压，适应多种电源环境。
4**双输出配置**：提供+15V和-15V的输出电压，最大输出电流均为333mA，满足复杂电路的需求。
5**高隔离电压**：具备1.5kV的隔离电压，确保电气安全和系统稳定性。
6**保护功能完善**：内置过载保护（OCP）和短路保护（SCP），增强设备的可靠性和耐用性。
7**工作温度范围广**：可在-40°C至+100°C的环境下正常工作，适用于严苛的工作条件。
8**紧凑封装**：采用5-DIP模块封装，尺寸为50.8mm x 25.4mm x 10.2mm，节省空间且易于安装。
9**认证齐全**：获得UL等国际安全认证，符合行业标准，确保使用安全。
使用场景 APPLICATIONS
1JCH1024D15隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2**通信设备**：在基站、路由器和交换机中提供稳定的电源转换，确保数据传输的可靠性。
3**工业控制**：用于PLC、传感器和执行器的电源管理，支持工业自动化系统的稳定运行。
4**医疗设备**：为监护仪、影像设备等提供隔离电源，保障患者安全和设备精度。
5**测试与测量仪器**：在示波器、万用表等仪器中，提供精确的电源支持，保证测量准确性。
6**消费电子**：适用于高端音响、显示器等产品，提升用户体验。该模块在不同工作条件下表现优异，能够有效解决电源转换中的常见问题，如电压波动、电磁干扰等，确保系统稳定运行。
注意事项 PRECAUTIONS
1在使用JCH1024D15隔离模块时，请注意以下事项：
2**安装要求**：采用通孔安装方式，确保模块牢固固定，避免振动导致的损坏。
3**散热考虑**：虽然模块采用自然对流冷却，但在高温环境下仍需注意散热，建议使用散热片或风扇辅助降温。
4**输入滤波**：推荐使用12μH电感和100μF电容进行输入滤波，以减少纹波和噪声，提高电源质量。
5**输出负载**：最大容性负载为±220μF，超过此值可能影响模块性能，需谨慎选择负载。
6**保护功能**：模块具有过载和短路保护，但长期过载会缩短使用寿命，应避免频繁触发保护机制。
7**工作温度**：在-40°C至+100°C范围内工作，但温度超过85°C时需降额使用，防止热损伤。
8**安全规范**：遵守UL60950-1等安全标准，确保电气安全，避免触电和火灾风险。
9**定期维护**：定期检查模块状态，及时清理灰尘，确保通风良好，延长模块寿命。
