产品特点 FEATURES

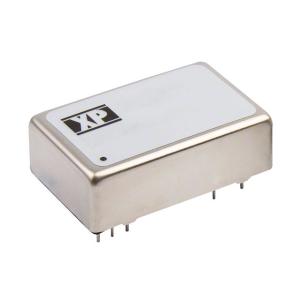

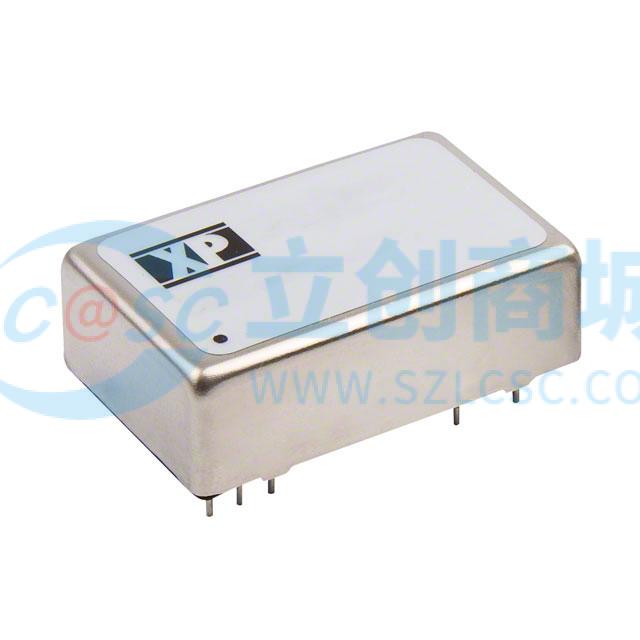

1JCG1212D15是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- 高功率密度设计，提供12W的功率输出。
3- 输入电压范围为9V至18V，适用于多种电源环境。
4- 双路输出，分别提供+15V和-15V的稳定电压，每路最大电流可达400mA。
5- 隔离电压高达1.6kV，确保电气安全。
6- 效率高达91%，减少能量损耗，提高系统效率。
7- 支持远程开/关功能，便于系统控制。
8- 内置过载保护（OCP）、过压保护（OVP）、短路保护（SCP）和欠压锁定（UVLO），增强系统可靠性。
9- 采用24-DIP模块封装，尺寸为31.8mm x 20.3mm x 10.2mm，适合通孔安装。
10- 工作温度范围广，从-40°C到100°C，适应各种严苛环境。
11- 符合EN55022 Class A等标准，电磁兼容性优异。
使用场景 APPLICATIONS
1JCG1212D15隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2- 通信设备：在路由器、交换机等网络设备中，提供稳定的双路电源输出，确保数据传输的可靠性和安全性。
3- 工业自动化：在PLC、传感器等工业控制系统中，其高隔离电压和保护功能可有效防止电气干扰，保障系统稳定运行。
4- 医疗设备：在监护仪、影像设备等医疗仪器中，其高精度和低噪声特性满足精密电子设备的电源需求。
5- 测试与测量：在示波器、万用表等测试仪器中，其远程控制功能方便进行自动化测试。
6- 在不同工作条件下，该模块表现出色，能够在-40°C至100°C的宽温范围内正常工作，适应各种恶劣环境。
注意事项 PRECAUTIONS
1在使用JCG1212D15隔离模块时，请注意以下事项：
2- 安装：采用通孔安装方式，确保模块牢固固定，避免振动导致的损坏。
3- 操作：输入电压应在9V至18V范围内，超出此范围可能引起模块损坏。
4- 维护：定期检查模块的工作状态，确保散热良好，避免过热。
5- 安全使用：模块具有过载、过压、短路和欠压保护功能，但在极端情况下仍需注意安全。
6- 最佳使用条件：在-40°C至100°C的温度范围内使用，湿度不超过95%（非凝结）。
7- 常见问题预防：避免在强电磁干扰环境下使用，以防止模块性能下降。
8- 解决方法：如遇模块故障，首先检查输入电源和负载连接，确保无误后尝试重启模块，必要时联系专业人员进行维修。
