产品特点 FEATURES

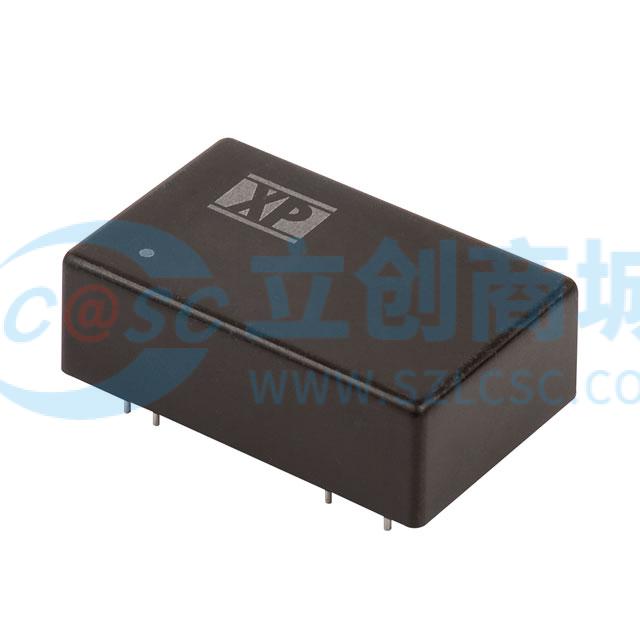

1JCE0624D24是一款由XP Power品牌生产的隔离模块，具有以下特点：
2**高效能设计**：该模块的效率高达82%，确保在工作过程中能量损耗最小，提升整体系统效率。
3**双输出配置**：提供两个独立的输出电压（+24V和-24V），每个输出的最大电流为125mA，适用于需要正负电压供电的应用场景。
4**宽输入电压范围**：支持18V至36V的输入电压范围，适应性强，能够兼容多种电源环境。
5**高隔离电压**：具备1.5kV的隔离电压，确保电气安全，适用于需要高隔离性能的场合。
6**保护功能完善**：集成过载保护（OCP）、短路保护（SCP）和欠压锁定（UVLO）功能，有效保护模块和下游电路免受损害。
7**紧凑设计**：采用24-DIP模块封装，尺寸仅为31.8mm x 20.3mm x 10.4mm，适合空间受限的应用。
8**宽工作温度范围**：可在-40°C至100°C的环境下稳定工作，适应各种严苛的工作条件。
使用场景 APPLICATIONS
1JCE0624D24隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2**通信设备**：在基站、路由器等通信设备中，提供稳定的正负电压输出，确保信号传输的可靠性和稳定性。
3**工业控制**：适用于PLC、传感器接口等工业控制系统，其高隔离性能可有效防止电气干扰，保障系统安全运行。
4**医疗设备**：在监护仪、影像设备等医疗仪器中，提供精确的电源支持，满足医疗设备对电源稳定性和安全性的严格要求。
5**测试与测量仪器**：在示波器、万用表等测试设备中，提供纯净的电源，提高测量精度和数据准确性。
6**数据中心**：在服务器、存储设备等数据中心基础设施中，作为备用电源或辅助电源，增强系统的可靠性和可用性。
7该模块在不同工作条件下表现优异，能够有效解决特定工业或电子系统中的电源问题，提升整体系统性能。
注意事项 PRECAUTIONS
1在使用JCE0624D24隔离模块时，请注意以下事项：
2**安装要求**：采用通孔安装方式，确保模块牢固固定，避免因振动导致的松动或损坏。
3**散热管理**：虽然模块采用自然对流冷却，但在高功率密度应用中，建议采取适当的散热措施，如增加散热片或风扇，以确保模块在允许的温度范围内工作。
4**输入电容需求**：根据规格书要求，需外接220μF/100V的输入电容，以满足浪涌电流的需求，保证模块稳定启动。
5**输出负载匹配**：合理配置输出负载，避免超过最大容性负载限制（±24V输出为158μF），防止模块过载或损坏。
6**安全操作**：遵循相关安全标准（如UL62368-1、CAN/CSA C22.2 No. 62368-1等），确保模块在合规的电气环境中使用，避免触电或火灾风险。
7**定期维护**：建议定期检查模块的工作状态和连接可靠性，及时发现并处理潜在问题，延长模块使用寿命。
8**环境适应性**：虽然模块具有较宽的工作温度范围，但在极端温度条件下，需关注其性能变化，必要时采取温度补偿措施。
