产品特点 FEATURES

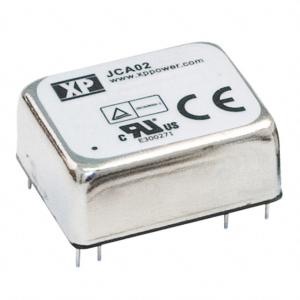

1JCA0224D03是一款由XP Power品牌生产的隔离模块，具有以下特点：
2**高效能设计**：该模块的效率高达73%，确保在转换过程中最小化能量损失，提升整体系统效率。
3**宽输入电压范围**：支持18V至36V的输入电压范围，适应多种电源环境，增强应用灵活性。
4**双输出配置**：提供+15V和-15V的双输出电压，最大输出电流均为70mA，满足需要正负对称电源的应用需求。
5**高隔离电压**：具备1.5kV的隔离电压，确保电气安全和系统稳定性。
6**紧凑尺寸**：采用24-DIP模块封装，尺寸仅为25.4mm x 20.3mm x 10.0mm，节省电路板空间。
7**多重保护功能**：集成OCP（过流保护）、OVP（过压保护）、SCP（短路保护）和UVLO（欠压锁定）功能，保障模块和负载的安全。
8**宽工作温度范围**：可在-40°C至+100°C的环境下稳定工作，适用于严苛的工作条件。
9**认证齐全**：获得UL和TUV认证，符合国际安全标准，可靠性高。
使用场景 APPLICATIONS
1JCA0224D03隔离模块广泛应用于ITE（商业）领域，具体使用场景包括：
2**通信设备**：在基站、路由器等通信设备中，为敏感电路提供稳定且隔离的电源，避免电磁干扰。
3**工业控制**：在PLC、传感器接口等工业控制系统中，确保信号传输的准确性和安全性。
4**医疗设备**：在监护仪、诊断设备等医疗仪器中，提供可靠电源，保障患者安全。
5**测试与测量仪器**：在示波器、万用表等精密仪器中，为内部电路供电，保证测量精度。
6**自动化系统**：在机器人、自动化生产线中，为控制单元和执行机构供电，提高系统稳定性。
7该模块能够在各种复杂环境中保持稳定性能，解决电源隔离和转换问题，是现代电子系统中的关键组件。
注意事项 PRECAUTIONS
1在使用JCA0224D03隔离模块时，应注意以下事项：
2**安装要求**：采用通孔安装方式，确保模块牢固固定在电路板上，避免振动导致的松动。
3**散热管理**：虽然模块采用自然对流冷却，但在高功率或高温环境下，需考虑额外散热措施，如增加散热片或风扇。
4**输入滤波**：根据规格书建议，使用适当的输入滤波电路，以满足EMC标准并减少电磁干扰。
5**工作温度**：模块可在-40°C至+100°C范围内工作，但最佳性能在-40°C至+75°C之间，超过此范围可能影响效率和寿命。
6**保护功能**：利用模块内置的OCP、OVP、SCP和UVLO功能，定期检查系统状态，防止异常情况导致的损坏。
7**存储条件**：在-55°C至+125°C的非工作温度下存储，避免潮湿环境，湿度不超过95%RH（非凝结）。
8**维护保养**：定期检查模块连接和工作状态，遵循制造商推荐的维护计划，确保长期稳定运行。
