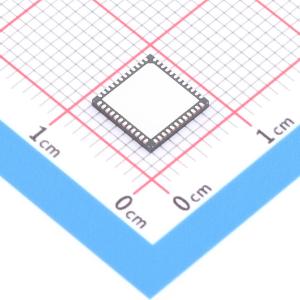

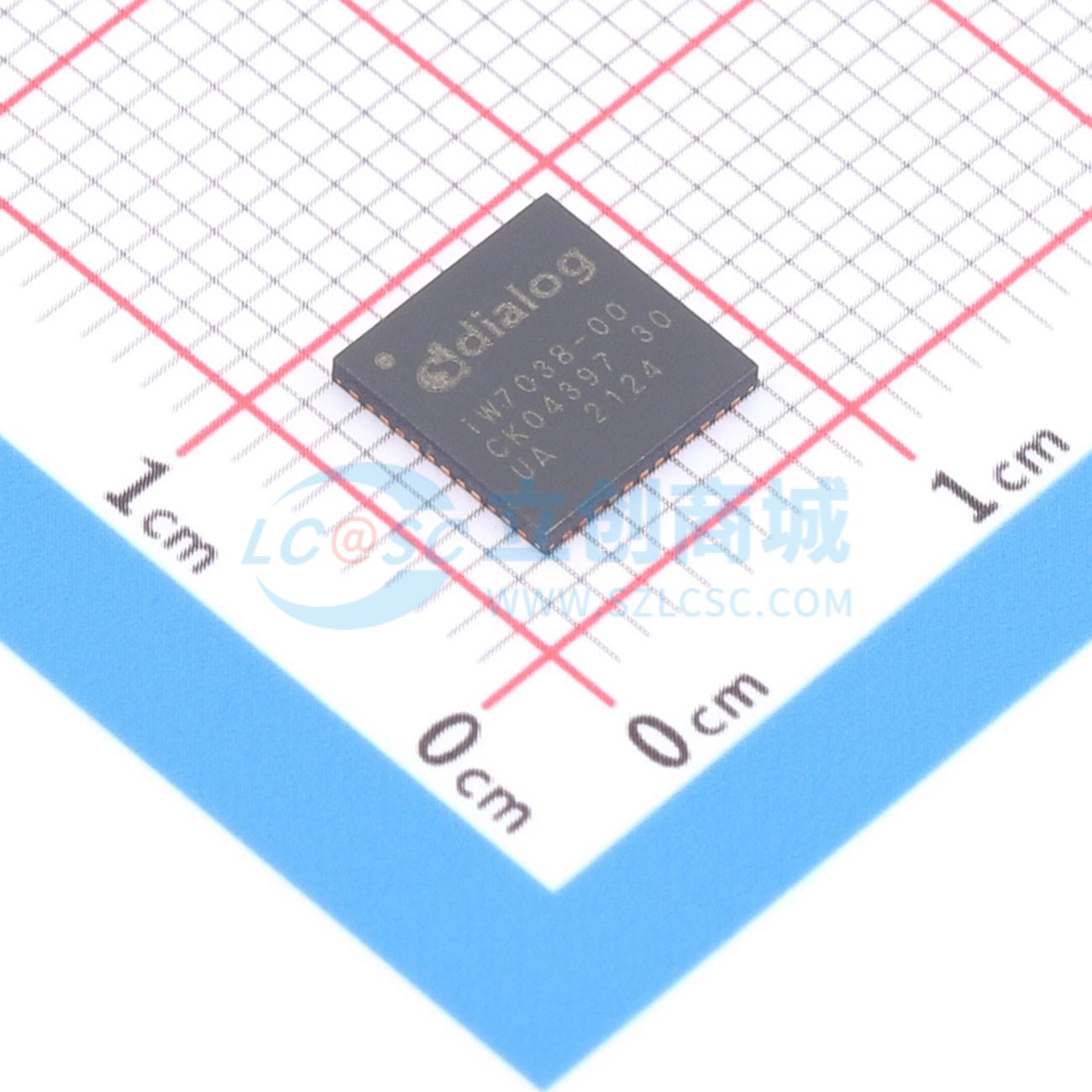

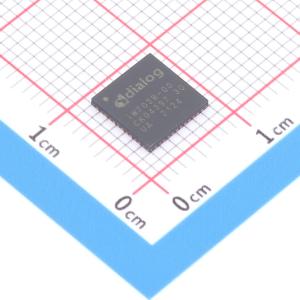

IW7038-00-QFN4
IW7038-00-QFN4
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW7038-00-QFN4
- 商品编号
- C6577894
- 商品封装
- QFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 9V~16V | |
| 开关频率 | - | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 200mA | |
| 调光 | PWM；模拟；SPI | |
| 拓扑结构 | - | |
| 工作温度 | -20℃~+85℃ |
商品概述
iW7038是一款16通道、内置电流沉、高精度的LED背光驱动器，适用于高动态范围（HDR）LCD电视、显示器和笔记本显示屏。它结合了自适应DC/DC或AC/DC反馈控制以及Dialog的专利BroadLED数字自适应开关模式技术，以实现最佳系统效率和热性能。iW7038还提供了Dialog的AnyMode全面调光控制，包括头/尾/中心模式PWM对齐以减少运动模糊。此外，它支持13位PWM调光和11位模拟调光，以提高HDR应用中的对比度。该芯片还包括全面的保护功能，如内置LED开路/短路检测和在启动及正常工作期间的保护。
商品特性
- 16通道LED驱动器
- 内置电流吸收MOSFET
- 外部电流检测电阻
- 单电源，12V（9V至16V范围）
- 最大输出电压50V
- 输出电流能力为200mA x 100%占空比 x 16通道，支持2通道分组
- 最大PWM调光范围从0%到99.9%，13位
- 最小PWM输出脉冲1μs
- 可编程输出摆率以控制EMI（0.35μs/0.70μs/1μs）
- 增强的纯数字BroadLED模式
- 11位全局或9位独立模拟调光
- LED电流和PWM占空比更新均与VSYNC同步
- 46Hz至32kHz VSYNC输入，46Hz至32kHz PWM输出
- 自适应外部DC/DC或AC/DC反馈控制，以优化系统功率效率
- PWM生成时钟：HSYNC（最高22MHz），PLL（20MHz），内部OSC（10MHz）
- 最高16MHz SPI并支持菊花链
- 可选的关键寄存器写保护带密码，以及可选的数据包CRC/校验和用于噪声SPI接口
- 可编程LED开路/短路检测阈值和保护
- 高温关断和自动恢复
- 故障中断输出（开漏，需要外部上拉）
- HBM ±2kV JESD22-A114
- -20至+85℃工作环境温度范围
- 最高工作结温145℃
- 封装：7mm x 7mm QFN48带EP，引脚间距0.5mm
应用领域
- HDR 液晶电视
- HDR 液晶显示器
- HDR 笔记本电脑显示屏
- 汽车用LCD显示屏
