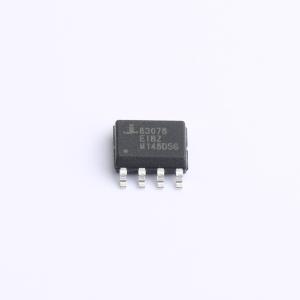

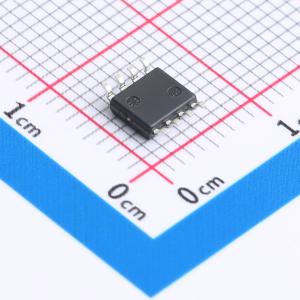

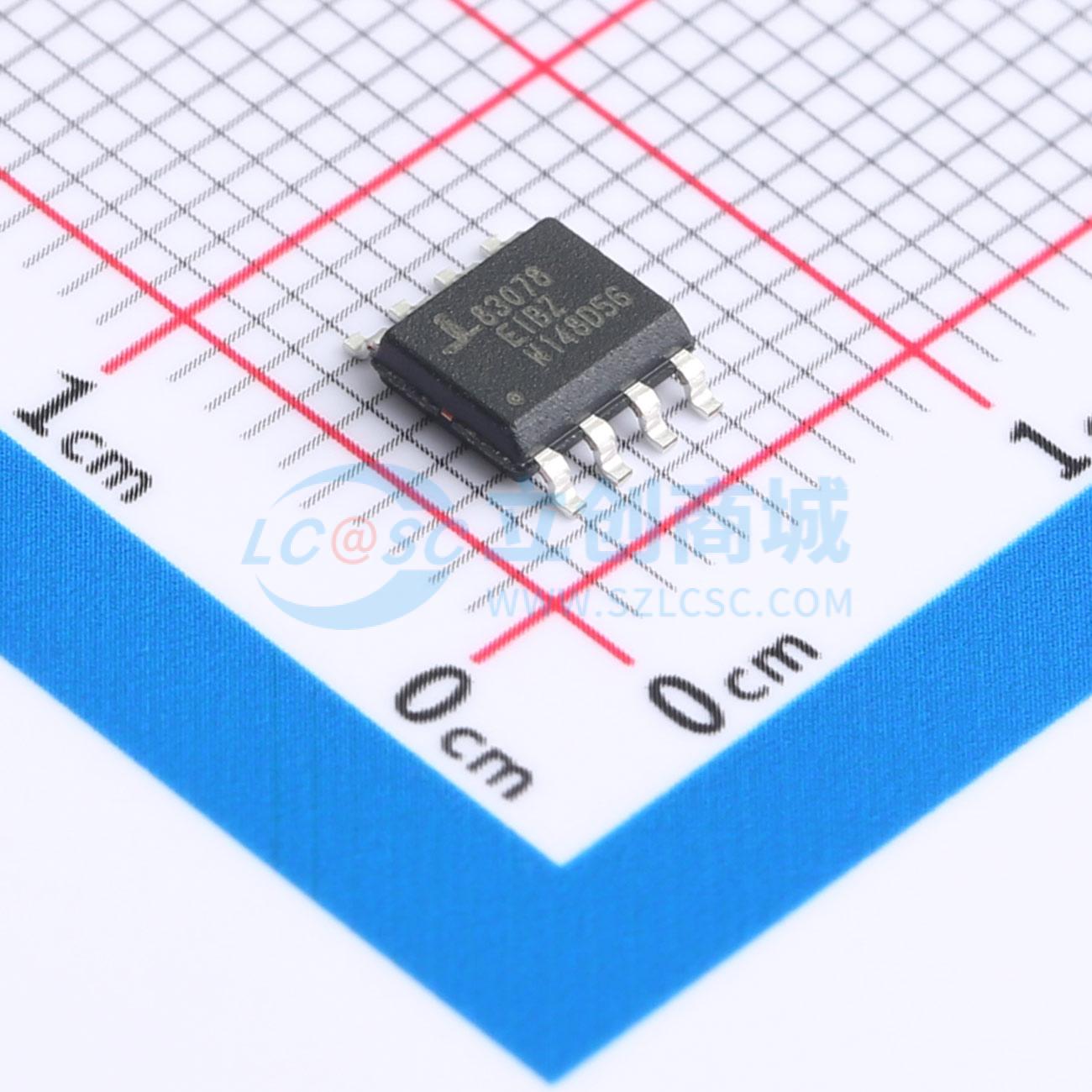

ISL83078EIBZA-T
±15kV ESD保护、3.3V、全故障安全、低功耗、高速或压摆率受限的RS-485/RS-422收发器
- 描述
- 是 BiCMOS 3.3V 供电的单收发器，符合 RS-485 和 RS-422 平衡通信标准。这些设备总线电流非常低（+125μA / -100μA），为 RS-485 总线呈现真正的“1/8 单位负载”，允许网络上最多有 256 个收发器，而不违反 RS-485 规范的 32 单位负载上限，且无需使用中继器。接收器（Rx）输入采用全故障安全设计，确保在 Rx 输入悬空、短路或端接但未驱动时，Rx 输出为逻辑高电平。热插拔电路确保在电源稳定时，Tx 和 Rx 输出保持高阻抗状态
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL83078EIBZA-T
- 商品编号
- C6577709
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 510uA | |
| 通讯模式 | 全双工；半双工 | |
| 功能特性 | 热插拔保护；自动故障恢复；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
ISL8307xE系列是采用BiCMOS工艺、3.3V供电的单路收发器，符合RS-485和RS-422平衡通信标准。该系列器件具有极低的总线电流，在RS-485总线上呈现真正的“1/8单位负载”，允许在网络中挂接多达256个收发器而无需使用中继器。接收器输入端采用全故障安全设计，确保当输入悬空、短路或端接但无驱动时，接收器输出保持逻辑高电平。具备热插拔电路，确保在电源稳定期间发送和接收输出保持高阻态。ISL83070E至ISL83075E采用压摆率限制驱动器，可减少电磁干扰，并最小化因传输线端接不当或多点应用中未端接支线引起的信号反射。压摆率限制版本还包含接收器输入滤波，以在存在慢速输入信号时增强抗噪能力。部分型号配置为全双工应用，而半双工版本则复用接收输入和发送输出引脚，使具备输出禁用功能的收发器可封装在8引脚封装中。
商品特性
- 无铅且符合RoHS标准
- RS-485 I/O引脚提供±15kV HBM ESD保护
- 所有其他引脚ESD等级超过7kV HBM
- 接收器具备全故障安全功能
- 支持热插拔
- 真正的1/8单位负载，允许总线上最多连接256个设备
- 单路3.3V电源供电
- 支持高达20Mbps的数据速率
- 低静态电源电流
- 超低关断电源电流，典型值为10nA
- -7V至+12V的宽共模输入/输出电压范围
- 提供半双工和全双工引脚配置
- 提供三态接收和发送输出
- 具备驱动器过载保护的限流和热关断功能
- 微型MSOP封装可节省50%的电路板空间
应用领域
- 自动抄表系统
- 高节点数系统
- 现场总线网络
- 安防摄像头网络
- 楼宇环境控制与照明系统
- 工业与过程控制网络
