产品特点 FEATURES

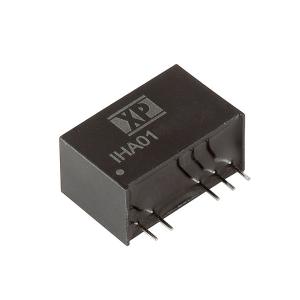

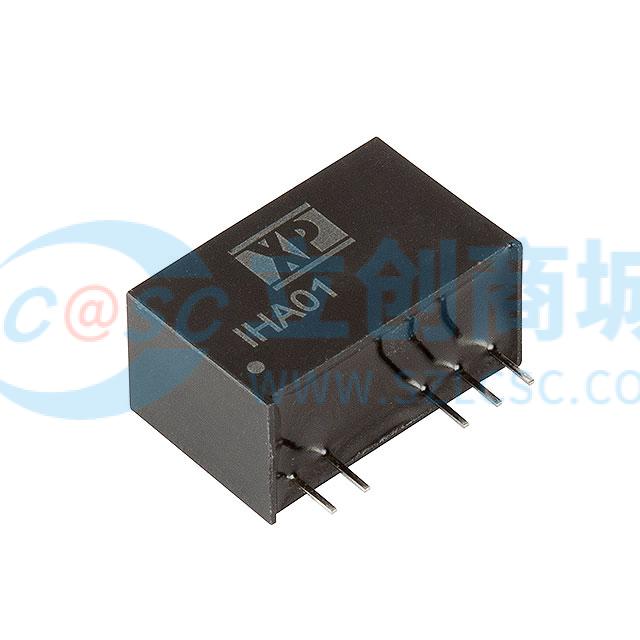

1IHA0112D1509是一款由XP Power品牌提供的高性能隔离模块，具有以下特点：
2高隔离电压：提供6 kV的隔离电压，确保在高电压环境下的安全性和稳定性。
3双输出设计：具备+15V和-9V双输出，适用于需要正负电压供电的电路，如MOSFET和IGBT驱动。
4宽工作温度范围：可在-40°C至85°C的环境下稳定工作，适应各种严苛的工作条件。
5高效率：典型效率达到76%，有效减少能量损耗，提高系统整体能效。
6紧凑封装：采用7-SIP模块封装，尺寸仅为19.5mm x 12.5mm x 12.0mm，节省空间，便于集成。
7通孔安装：适合传统的PCB装配工艺，安装方便可靠。
8低纹波噪声：最大纹波噪声为200 mV pk-pk，保证输出电压的纯净度，提升系统性能。
9短路保护：具备连续短路保护功能，增强模块的可靠性和安全性。
使用场景 APPLICATIONS
1IHA0112D1509广泛应用于ITE（商业）领域，具体使用场景包括：
2工业自动化设备：为PLC、传感器和执行器等提供稳定的电源支持。
3通信设备：适用于路由器、交换机等网络设备的电源模块，确保数据传输的稳定性和可靠性。
4医疗电子设备：为监护仪、超声设备等提供精确的电源，保障医疗设备的正常运行。
5测试测量仪器：用于示波器、万用表等精密仪器的电源供应，提高测量精度。
6汽车电子系统：在车载导航、娱乐系统中提供可靠的电源支持，适应车辆的振动和温度变化。
7该模块在不同工作条件下表现优异，能够有效解决工业和电子系统中的电源问题，提升系统的整体性能和稳定性。
注意事项 PRECAUTIONS
1在使用IHA0112D1509时，需注意以下事项：
2输入电压范围：确保输入电压在10.8V至13.2V之间，避免过压或欠压导致模块损坏。
3输出负载：最大输出电流分别为+33mA和-55mA，不要超过此限制，以免影响模块寿命。
4工作温度：虽然模块可在-40°C至85°C范围内工作，但在高温环境下应考虑散热措施，防止过热。
5短路保护：虽然模块具备短路保护功能，但应尽量避免长时间短路，以防内部元件受损。
6电磁兼容性：根据应用需求，合理选择外部滤波组件（如C1、C2、C3和L），以满足EMC标准。
7安装方式：采用通孔安装，焊接时应注意温度控制，避免高温对模块造成损害。
8维护保养：定期检查模块的工作状态，如有异常应及时排查，确保系统稳定运行。
9遵循以上注意事项，可最大限度地发挥模块的性能，延长其使用寿命。
