产品特点 FEATURES

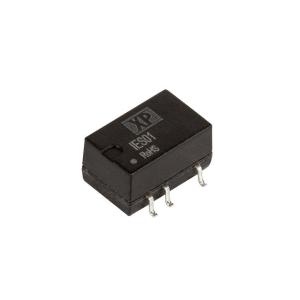

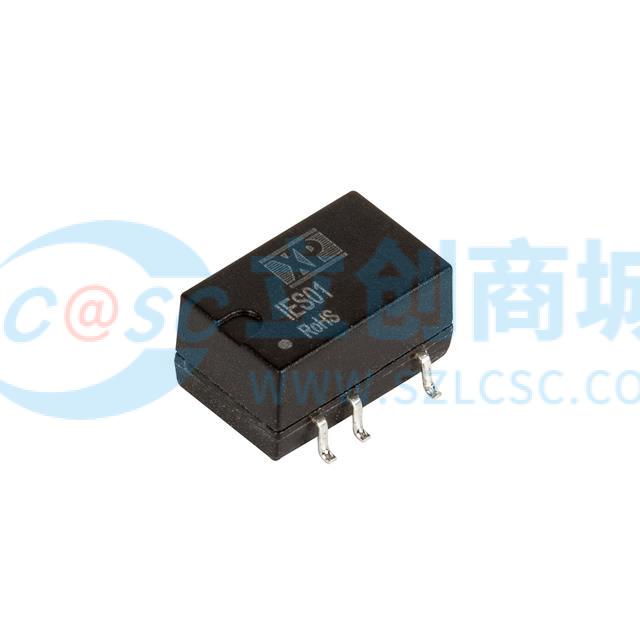

1IES0105S09是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- **高效率**：在满载条件下，效率高达83%，有效减少能量损耗。
3- **宽输入电压范围**：支持4.5V至5.5V的输入电压，适应性更强。
4- **单输出设计**：提供稳定的9V输出电压，最大输出电流为111mA，适用于多种应用场景。
5- **高隔离电压**：具备1.5kV的隔离电压，确保电气安全，可选3kV隔离版本以满足更高要求。
6- **紧凑尺寸**：尺寸仅为13.2mm x 8.5mm x 7.3mm，适合空间受限的设计。
7- **表面贴装型**：采用SMD8封装，易于自动化装配，提高生产效率。
8- **连续短路保护**：内置短路保护功能，自动恢复，增强系统可靠性。
9- **宽工作温度范围**：可在-40°C至+105°C（有降额）的环境下稳定工作，适应各种严苛环境。
10- **认证齐全**：通过CE、TUV和UL等国际认证，符合安全标准，保障使用安全。
使用场景 APPLICATIONS
1IES0105S09隔离模块广泛应用于需要电压隔离和转换的工业及商业领域，具体包括：
2- **工业自动化**：在PLC、传感器接口和数据采集系统中，提供稳定的电源和电气隔离，防止干扰。
3- **通信设备**：用于网络交换机、路由器等设备的电源模块，确保信号传输的稳定性和安全性。
4- **医疗设备**：在监护仪、影像设备等医疗仪器中，实现电源隔离，保障患者和操作人员的安全。
5- **实验室仪器**：为各类测试和分析设备提供可靠电源，确保实验数据的准确性和重复性。
6- **消费电子**：在高端音响、智能家电等产品中，提升电源质量，改善用户体验。
7该模块在不同工作条件下表现优异，特别是在高温和高湿度环境中，仍能保持高效和稳定的工作状态。
注意事项 PRECAUTIONS
1在使用IES0105S09隔离模块时，需注意以下事项：
2- **安装要求**：建议按照推荐的焊锡曲线进行焊接，峰值温度不超过245°C，持续时间不超过60秒，避免热损伤。
3- **操作条件**：确保工作环境温度在-40°C至+105°C范围内，湿度不超过95%RH（非凝结），以维持最佳性能。
4- **负载管理**：最大容性负载为1000µF，避免超过限制导致模块损坏。
5- **电气安全**：利用其1.5kV（或可选3kV）的隔离特性，正确连接输入和输出端，防止电气击穿。
6- **维护保养**：定期检查模块的安装和连接状态，确保无松动或氧化现象，延长使用寿命。
7- **存储环境**：在-55°C至+125°C的温度范围内存储，避免直接暴露在阳光下或潮湿环境中。
8- **常见问题预防**：避免在强电磁干扰环境下使用，必要时加装滤波器，减少噪声影响。
