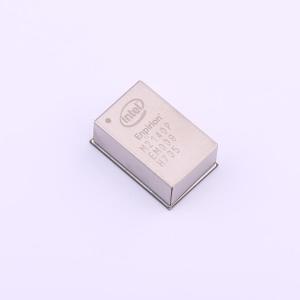

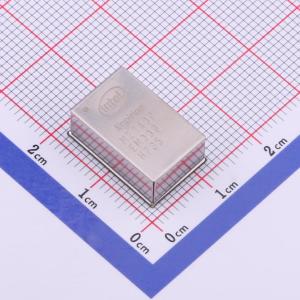

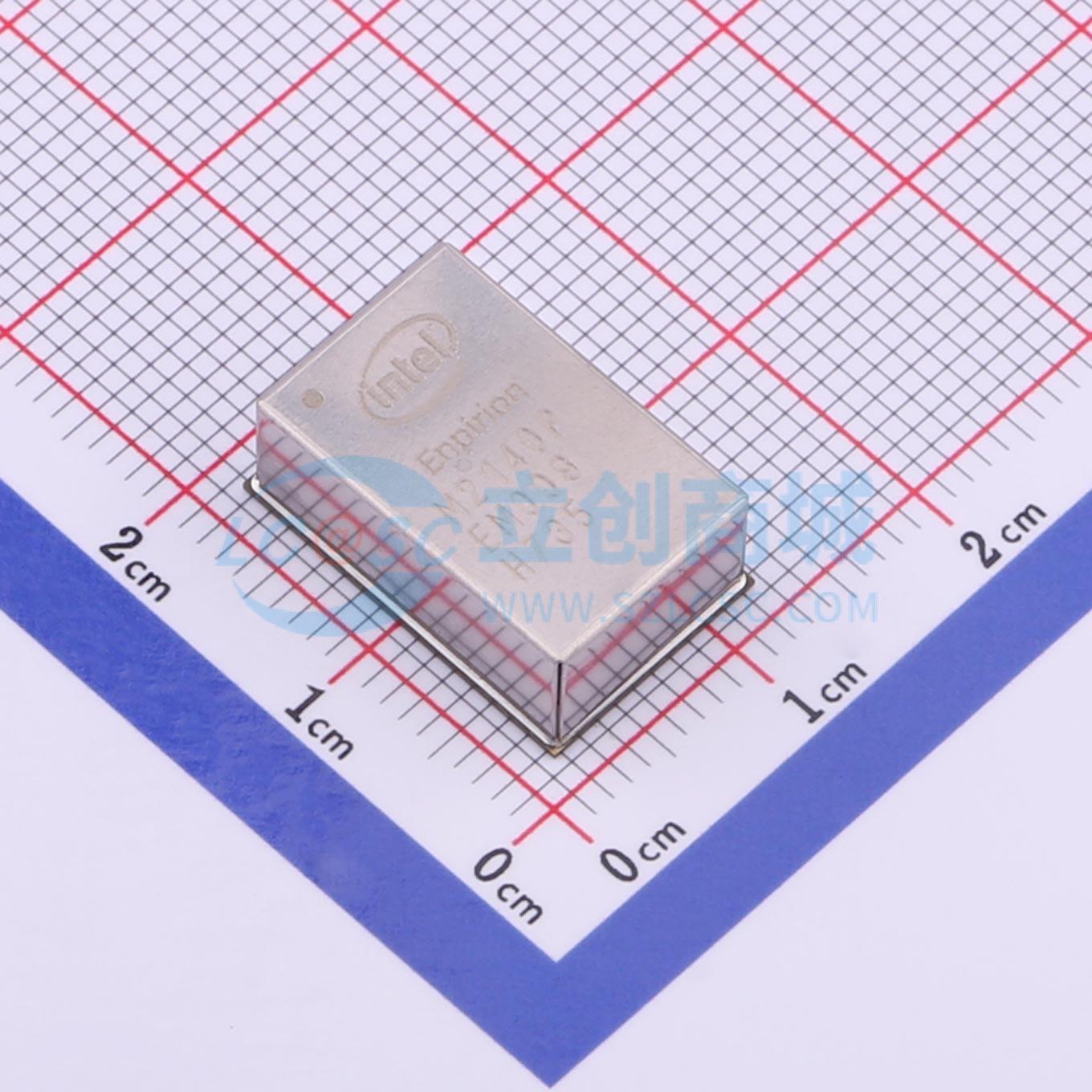

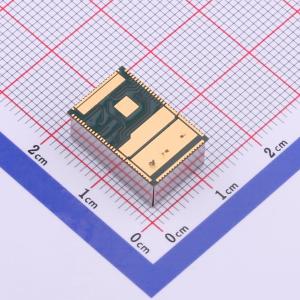

EM2140P01QI

降压型 40A 4.5V~16V

描述: EM2140是一款完全集成的40A PowerSoC,内置电感、MOSFET和数字控制器,支持PMBus 1.2接口,适用于高性能FPGA、ASIC和处理器的供电。
品牌名称: Intel/Altera
商品型号: EM2140P01QI
商品编号: C712509
商品封装: QFN-100-EP(15x17)
包装方式: 托盘
商品毛重: 3.72克(g)

商品参数

商品概述

EM2140是一款完全集成的40A PowerSoC同步降压转换器。它具备先进的数字控制器、栅极驱动器、同步MOSFET开关和高性能电感器。完整解决方案仅需输入和输出滤波电容以及少量小信号元件。符合PMBus 1.2版标准的接口可实现设置、控制和遥测功能。差分远程感测和±0.5%的设定点精度可在线路、负载和温度变化时实现精确调节。极低的纹波进一步降低了精度不确定性，为当今的FPGA、ASIC、处理器和DDR存储设备提供了同类最佳的静态调节性能。 EM2140可在独立模式下使用，也可利用PMBus接口实现高度的灵活性和可编程性。先进的数字控制技术确保了稳定性和出色的动态性能，无需外部补偿元件。基于PC的英特尔Enpirion数字电源配置器为设备通信和配置提供了用户友好且易于使用的界面。

商品特性

高转换效率和卓越的热性能，可最大程度减少热降额限制
集成电感器、FET和数字控制器
4.5V至16V的宽VIN范围
0.5V至1.325V的VOUT范围
40A连续电流，无热降额
11mm×17mm×6.76mm QFN封装下的高效率
在VIN = 12V、VOUT = 1.2V时效率达90%
优化后的总解决方案尺寸仅为365mm²
满足所有高性能FPGA要求
数字环路实现同类最佳的瞬态响应
在线路、负载和温度变化时设定点精度为0.5%
输出纹波低至10mV峰-峰值
差分远程感测
向预偏置输出单调启动
优化后的FPGA配置存储在NVM中
可通过PMBus™进行编程
VOUT裕量调节、启动和关断延迟
可编程警告、故障和响应
无需PMBus™即可运行
用于可编程VOUT的RVSET电阻器
用于单电阻补偿的RTUNE电阻器
用于复杂时序控制的跟踪引脚
符合RoHS标准，MSL等级3，可承受260℃回流焊

应用领域

高性能FPGA电源轨
ASIC和处理器电源轨
高密度双倍数据速率（DDR）存储器VDDQ电源轨

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	500mV~1.325V
	输出电流	40A
	开关频率	800kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
