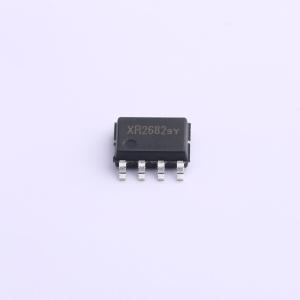

XR2682

3.3V~5V输入12W输出升压DC/DC转换器

描述: XR2682是一款高效升压DC-DC转换器,输入电压范围为2.7V至5.5V,最大输出电压可达24V,内置6A功率开关,固定600KHz开关频率,具有软启动和热关断功能。
品牌名称: xysemi(赛芯微)
商品型号: XR2682
商品编号: C712496
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.167克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

XR2682是一款高频、高效的DC-DC转换器，集成了一个6A、40mΩ的功率开关，能够提供高达24V的输出电压。固定的600KHz开关频率允许使用小型外部电感和电容，并提供快速瞬态响应。它集成了软启动、补偿功能，外部仅需少量元件。单电池输入时，可输出6V 2A、9V 1.3A。若Vba = 3.6V，在良好散热条件下可输出6V 2.5A、9V 1.5A。

商品特性

输入电压范围：2.7V至5.5V
效率高达96%
带6A开关电流限制的24V升压转换器
600KHz固定开关频率
集成软启动
热关断
欠压锁定
向上引脚对引脚兼容XR2981
8引脚SOP-PP封装

应用领域

便携式音频放大器电源
移动电源
QC 2.0/Type C
无线充电器
POS打印机电源
小型电机电源

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	6A
	开关频率	600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
