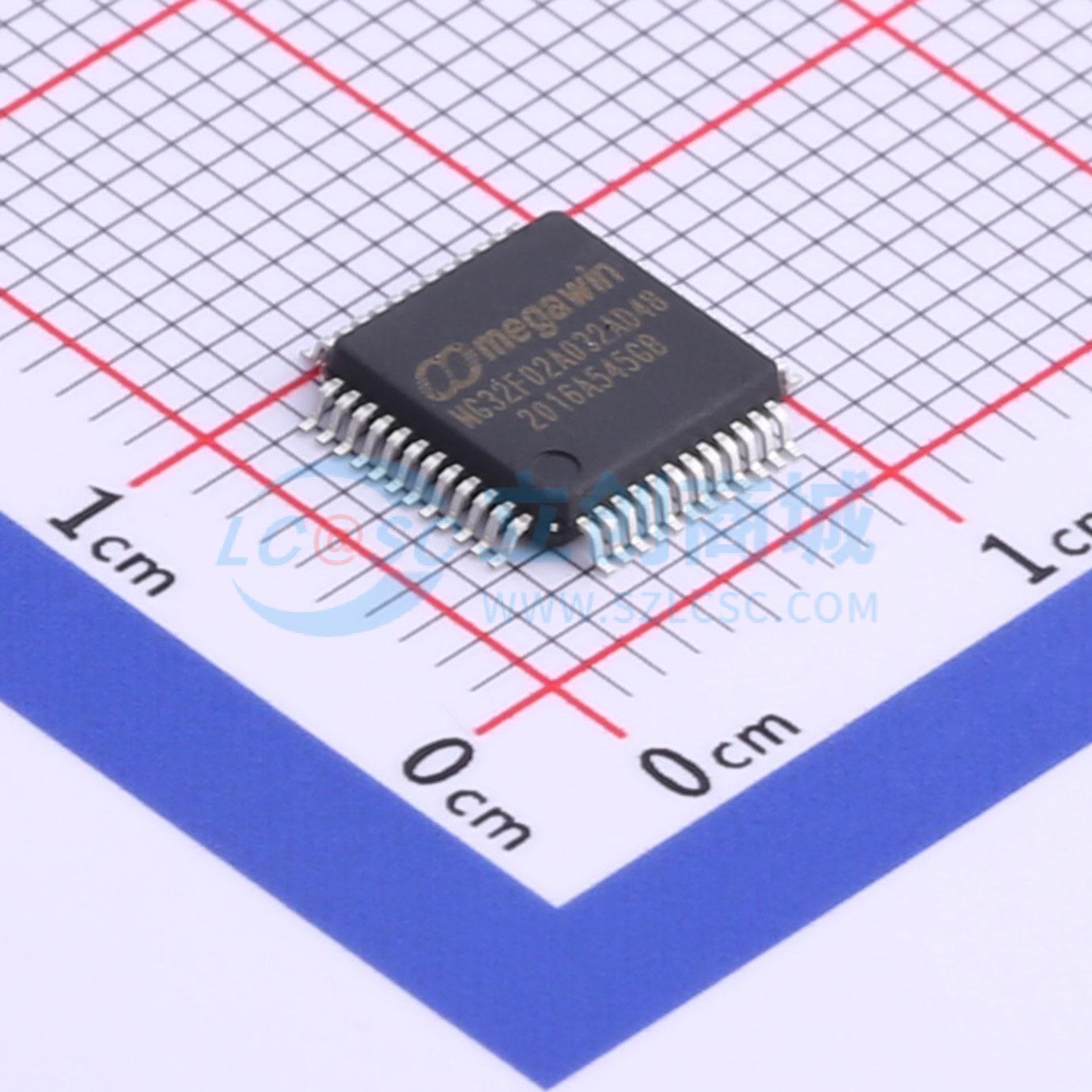

Name: MEGAWIN(笙泉) MG32F02A032AD48
Brand: MEGAWIN(笙泉)
SKU: C712195
Price: 4.98 CNY
Availability: InStock

ARM 32位 Cortex-M0 处理器
最高工作频率 48MHz
内置一个有32个外部中断输入的4级优先级的NVIC
内置一个24位系统嘀嗒定时器
内置一个32位单周期乘法器
内置一个有2个监视点和4个断点的SWD串行调试器
内嵌32K字节闪存
支持通过SWD接口进行ICP（在电路编程）更新ISP引导码
支持ISP（在系统编程）更新应用程序，支持用于ISP引导码的可编程ISP存储空间大小，支持IAP（在应用编程）更新应用程序，支持可编程IAP存储空间大小
内嵌4K字节SRAM
内置2个掉电检测器，BOD0检测1.7V，BOD1可选检测4.2V/3.7V/2.4V/2.0V
内置1个具有掉电和唤醒控制功能的电源管理控制器
支持三种电源工作模式，ON（正常）模式、SLEEP模式、STOP掉电模式
支持通过多种来源从SLEEP/STOP模式唤醒
内嵌POR（上电复位）电路
内置1个复位源控制器，可设置芯片冷复位和热复位的复位源，为内部模块提供独立软件复位控制
提供多种复位源：POR/BOD0/BOD1/外部复位引脚输入/软件强制复位，IWDT/WWDT/ADC/模拟比较器，非法地址错误复位/闪存访问保护错误复位，丢失时钟检测（MCD）复位
内嵌32KHz的ILRCO（内部低频RC振荡器）
内嵌IHRCO（内部高频RC振荡器）校准至11.059或12MHz ±1% @25℃
内嵌可达48MHz系统时钟输出的PLL
内嵌用于外部32KHz和4到25MHz晶振的带有MCD的XOSC振荡器
支持最高36MHz的外部时钟输入
内置1个带有模块独立时钟使能控制的时钟源控制器
支持内部XOSC振荡器和内部ILRCO/IHRCO时钟输出
一个可配置的硬件DMA通道，内存、APB和AHB外设可作为源或目标进行访问，支持SRAM/FLASH作为内存源，支持SRAM作为内存目的地，外设包括ADC0, I2Cx, URTx, SPIx, TM36和GPL模块
DMA传输管理类型：内存到内存、外设到内存、内存到外设、外设到外设
可设置传输数据数量最多65535字节
可设置单次传输数据宽度为1,2,4字节
支持传输循环模式和起始地址自动重载控制
为引脚触发请求提供single/block/demand模式
支持通用IO引脚，LQFP48封装最多44个GPIO引脚，QFN32封装最多29个GPIO引脚，TSSOP20封装最多17个GPIO引脚
为单独的引脚提供的可选择的IO模式：推挽输出、准双向、开漏输出、高阻抗数字输入、模拟IO
灵活的引脚功能复用选择
支持对独立引脚设置驱动强度
支持对独立引脚设置滤波
支持对独立引脚设置输入反相
支持对独立引脚设置拉高
内置1个用于与NVIC连接的EXIC（外部中断控制器），独立的高电平/低电平和上升沿触发/下降沿触发选择
内置1个用于控制唤醒事件的WIC（唤醒中断控制器）
所有的PA/PB/PC/PD引脚均可被设置为中断源和按键输入
支持中断功能的引脚 “或”逻辑，支持KBI功能的引脚“与”逻辑
支持外部引脚用于CPU的NMI/RXEV/TXEV功能
提供5个定时器/计数器：TM00,TM01,TM10,TM16,TM36
支持多级定时器模块用于不同应用
定时器模块一般功能：可选择Full-counter, Cascade, Separate定时器操作模式，多个内部和外部信号作为定时器时钟源或触发源，支持定时器重置、触发启动和时钟门控制用于触发源功能，定时器溢出可作为时钟输出到外部引脚，可设置计数器自动停止模式
提供TM36定时器模块：32位定时器/计数器，4个CCP (输入捕获/输出比较/PWM) 通道，3个CCP通道具有OCN (互补输出比较)，PWM具有中心/边缘对齐、死区控制和中止控制功能，QEI（正交编码器接口），支持使用DMA的1个IC和3个OC外部输入，定时器向上/向下控制（仅TM36可用）
提供TM1x定时器模块 (TM10,TM16)：32位定时器/计数器
提供TM0x定时器模块 (TM00,TM01)：16位定时器/计数器
内置可选择时钟源的32位计数器
支持报警功能和时间戳功能，使用32位可设置的比较寄存器以支持报警功能
支持从STOP模式唤醒
支持定期的嘀嗒中断或唤醒
内置1个IWDT (独立看门狗)：带12位预分频器的8位向下计数器，ILRCO作为时钟源，可工作在SLEEP或STOP模式，在定时器下溢时可选择复位或中断，支持2个有中断功能的早期唤醒比较器
内置1个WWDT (窗口看门狗)：10位计数器，具有1或256分频器，1/2／4～128分频器可设置时间窗口检测异常晚或早的应用行为，当计数器下溢或在窗口外重载时可选择复位或中断，支持警报中断
提供1个I2c模块 : I2C0
I2C模块一般功能：支持主机和从机模式，支持设置时钟速率控制，时钟速率最高1 MHz，支持主机模式的可编程高/低周期控制，支持从机模式拉住时钟，支持广播功能，支持多主机处理能力，支持字节模式和缓冲模式流控制，支持字节模式总线事件码用于固件控制，支持缓冲模式4字节数据缓冲和32位数据寄存器用于高速数据通信，可用DMA发送和接收数据，支持从机地址硬件检测从STOP模式唤醒，支持SMBus超时检测
提供2个完全相同的UART模块： URT0,URT1
UART模块一般功能：支持UART、同步、SPI主机、智能卡、LIN、多处理器模式，通过设置过采样率提供精确的UART波特率控制，最大支持波特率6 Mbit/s，可设置数据字长7或8位，可选择MSB或LSB顺序，可设置停止位0.5,1,1.5或2停止位，硬件奇偶校验与校验生成，可设置4～32过采样率，可对换TX/RX引脚配置，独立信号极性控制用于发送和接收，支持超时定时器对Idle/RX/Break/Calibration进行超时检测，支持使用4字节数据缓冲和32位数据寄存器用于高速数据通信，可用DMA发送和接收数据，支持自动波特率检测和校准，为主机和从机模式通过空闲线，地址位支持多处理器通信，支持低速UART-类似IrDA帧格式，支持收发器仅通过CTS/RTS信号进行硬件流控制，提供驱动使能信号启动双向通信传输，支持用于智能卡应用的传输错误的硬件检测与自动重传控制，支持用于智能卡应用的接收奇偶错误硬件检测和自动重试控制
支持主机模式和从机模式
支持全双工、半双工或单工通信模式，支持不使用从机选择信号（NSS）进行通信
支持设置时钟速率控制，支持主机最高24MHz时钟速率，从机最高16MHz时钟速率
支持多主机处理
数据发送/接收溢出检测
12位800Ksps的SAR ADC，可配置分辨率：12/10/8位，可配置采样时间，提供外部12条通道输入和4条内部通道输入，内部额外的通道源：VBUF , VSSA , LDO VR0输出, ADC参考电压
支持自动采样和被外置引脚、内部事件、软件位触发
输出数据可进行左对齐/右对齐
可在采样、转换、序列转换结束时产生中断
支持电压窗口检测和输出数据限制
内置3条独立硬件累加器通道用于ADC输出
支持单次扫描/通道扫描/循环扫描
可用DMA缓存ADC数据
支持等待模式避免ADC过载
提供2个快速轨对轨比较器
可设置64级阈值的内部参考电压
为所有的比较器提供总共6个外部通道输入
为了最优的电流消耗可设置响应时间，可选择比较输出极性
支持从SLEEP和STOP模式唤醒
支持模拟看门狗为一个复位来源
数据位序变更，支持8 / 16 / 32位
数据字节顺序在小端和大端之间变更，支持8 / 16 / 32位
奇偶校验，支持8 / 16 / 32位
支持CRC（循环冗余校验）计算，可设置CRC初始值，输出位顺序改变
具有固定公共多项式的CRC：CRC8多项式0x07，CRC16多项式0x8005，CCITT16多项式0x1021，CRC32(IEEE 802.3) 多项式0x4C11DB7
可用DMA缓存输入数据
工作电压范围1.8V～5.5V
工作温度范围 -40℃～105℃
工作频率最高48MHz
封装类型：LQFP48 / QFN32 / TSSOP20

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	48MHz
	程序存储容量	32KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	44
	ADC(位数)	12bit
	工作电压	1.8V~5.5V

MG32F02A032AD48
