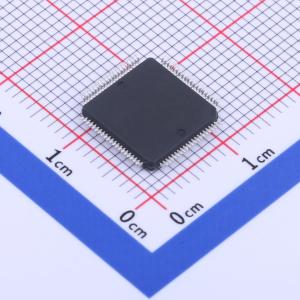

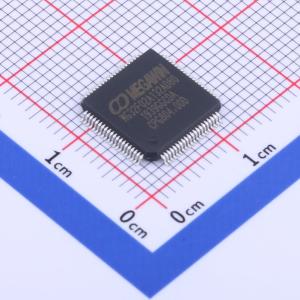

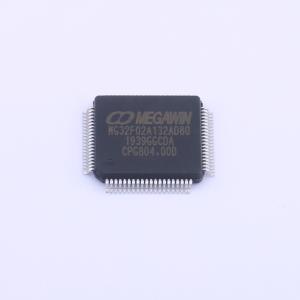

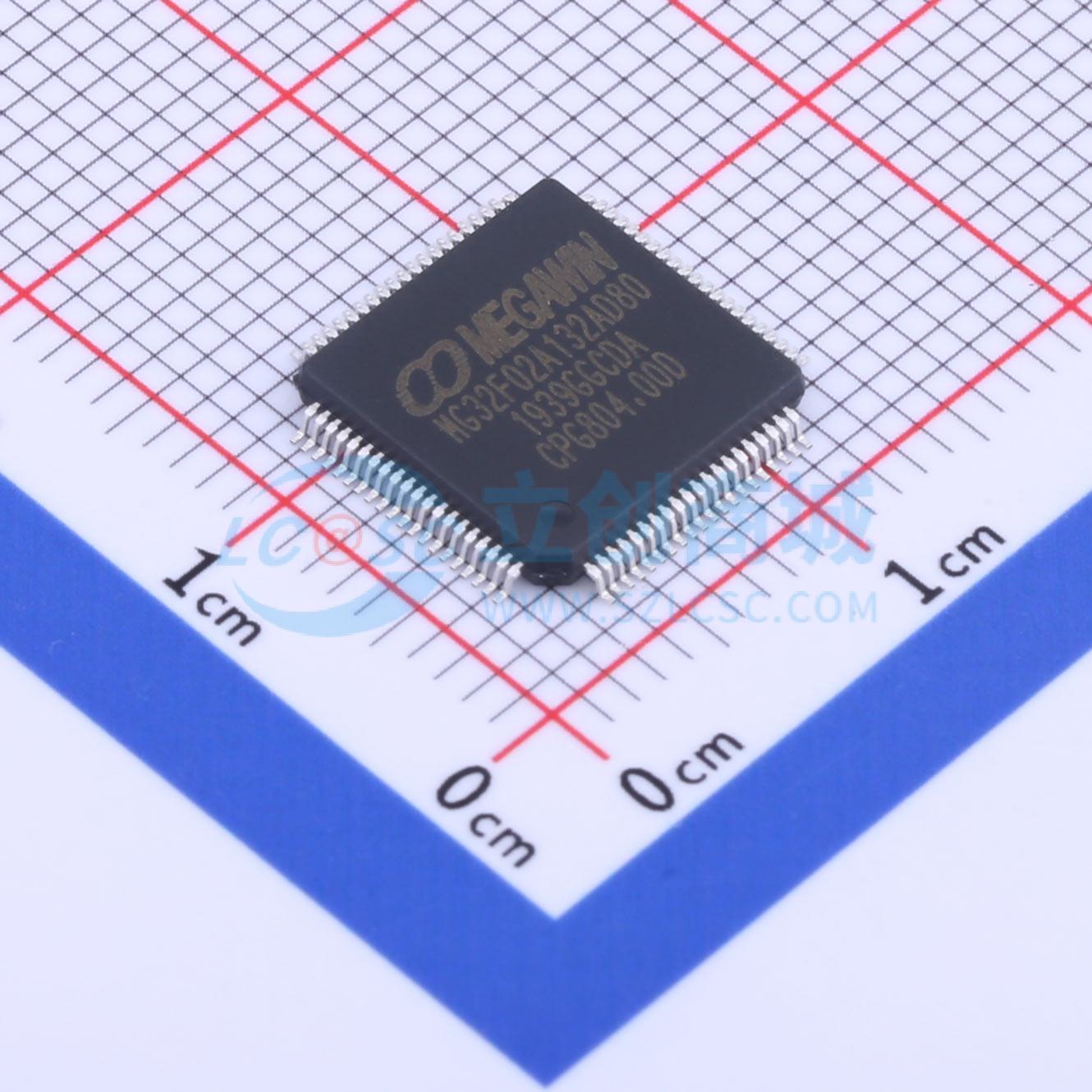

Name: MEGAWIN(笙泉) MG32F02A132AD80
Brand: MEGAWIN(笙泉)
SKU: C712194
Price: 12.86 CNY
Availability: OutOfStock

ARM 32位 Cortex-M0 处理器
最高工作频率可达 48MHz
内置一个带4级优先级32个外部中断输入的NVIC，内置一个24位系统嘀嗒定时器
内置一个32位单周期乘法器，内置一个有2个监视点和4个断点的SWD串口调试器
内嵌 132K 字节闪存
支持ICP (在电路编程) 通过SWD接口更新ISP引导码
支持ISP (在系统编程) 更新应用程序代码，支持可编程的ISP存储空间存储ISP引导码，支持IAP (在应用编程) 更新应用数据，支持可编程IAP存储空间
支持FLASH页面（1K字节）擦除
内嵌16K 字节SRAM，支持单独2KB用于DMA和14KB用于软件，以提高SRAM访问性能
内置 2 个掉电侦测器，BOD0 侦测1.7V，BOD1 侦测可选的电平4.2V/3.7V/2.4V/2.0V
内置一个电源管理控制器控制掉电和唤醒
支持三种工作模式，ON(正常)模式和SLEEP、STOP低功耗模式，支持多种来源唤醒SLEEP/STOP模式
内嵌POR（上电复位）电路
内置一个复位源控制器可为复位源编程，芯片冷复位和热复位，用于内部模块的独立软件复位控制
提供多种复位源，POR/BOD0/BOD1/外部复位引脚输入/软件强制复位，IWDT/WWDT/ADC/模拟比较器非法地址错误复位/Flash访问保护错误复位，时钟丢失侦测(MCD) 复位
内嵌IHRCO（内置高频RC振荡器）被校准到11.059或12MHz±1%@+25%
内嵌PLL可倍频到48MHz输出给系统时钟
内嵌带MCD的XOSC振荡器用于外部 32KHz 和 4 到 25MHz 外部晶振
支持最高36MHz的外部时钟输入
内置一个时钟源控制器用于模块的独立时钟使能控制
支持内部XOSC振荡器和内部 ILRCO/IHRCO 时钟输出
3个可独立配置的硬件DMA通道，内存，APB和AHB外设可作为源和目标进行访问
DMA传输管理类型：内存到内存、外设到内存、内存到外设、外设到外设
通道请求之间有两种优先级控制类型，轮询处理通道请求，软件配置优先级
可编程传输数据数量可达 65535
可编程数据位长度 1/2/4字节
为外部引脚触发请求提供 single/block/demand 模式
支持通用IO引脚，LQFP80 封装最多有 73 个 GPIO 引脚，LQFP64 封装最多有 59 个 GPIO 引脚，LQFP48 封装最多有 44 个 GPIO 引脚
支持引脚独立的可选IO模式，推挽输出、准双向、开漏输出、高阻数字输入、模拟IO
灵活的引脚复用功能选择
支持引脚独立的可编程驱动能力
支持引脚独立的IO数字滤波器
支持引脚独立的输入反相选择
支持引脚独立的上拉选项
内置一个EXIC (外部中断控制器) 连接到NVIC，独立的高/低电平和上升/下降边沿触发选择
内置一个 WIC (唤醒中断控制器)用于唤醒事件控制
所有的PA/PB/PC/PD引脚均可被配置为中断源和键盘输入
支持端口或逻辑用于中断功能
支持端口与逻辑用于KBI功能
支持外部引脚用于 CPU NMI/RXEV/TXEV 功能
提供 7 个定时器/计数器：TM00,TM01,TM10,TM16,TM20,TM26,TM36
支持多级定时器应用于不同的应用
定时器模块一般功能，可选择Full-counter, Cascade, Separate定时器工作模式，多种内部和外部信号可以作为定时器的时钟源或触发源，触发源功能支持定时器重置、触发启动和时钟门控制，定时器溢出可作为时钟输出到外部引脚，可编程计数器自动停止模式
提供 TM36 定时器模块，32位定时器/计数器，4 个CCP (输入捕获/比较输出/PWM) 通道，3 个CCP 通道具有OCN (比较互补输出)，PWM具有中心/边缘对齐、死区控制和中止控制功能，支持QEI（正交编码器接口），1 个IC和 3 个OC支持DMA，外部输入定时器向上/向下控制（仅TM36）
32位定时器/计数器，2 个CCP (输入捕获/比较输出/PWM) 通道，2 个CCP 通道具有OCN (比较互补输出)，支持QEI（正交编码器接口） (仅TM26)，支持OC比较器分割为两个独立的比较器模式
32位定时器/计数器
内置可选择时钟源的32位计数器
支持闹钟功能和时间戳功能，闹钟功能有32位可编程比较寄存器
支持唤醒STOP模式
支持定期的嘀嗒中断或唤醒
内置 1 个IWDT (独立看门狗)，8位向下计数器，12位预分频器，由ILRCO作为时钟源
可在SLEEP和STOP模式下工作
计数器下溢时可选产生复位或中断
支持两个带中断的早期唤醒比较器
10位计数器，具有/1或/256分频器和 1/2/4~/128 分频器
可配置时间窗口去监测不正常的延后或提前的应用行为
当计数器下溢或在窗口外重新加载时可选产生复位或中断
支持警告中断
提供 2 个完全相同的I2c模块: I2C0, I2C1
I2C 模块一般功能，支持主机和从机模式，支持可编程时钟速率控制，支持主机可编程高/低周期长度控制，支持用于从机模式的时钟延长，支持广播功能，支持多主机处理能力，支持字节模式和缓冲模式流控制，支持用于固件控制的字节模式总线事件代码，支持用于高速通信的4字节数据缓存和32位数据寄存器的缓冲模式，支持使用DMA缓冲接收和发送的数据，支持SMBus超时检测
提供 4 个完全相同的UART模块：URT0,URT1,URT2,URT3
UART 模块一般功能，支持UART、同步、SPI主机、智能卡、LIN、多处理器模式
通过可编程过采样率提供精确的UART波特率控制
可编程数据字长 – 7 或 8 位
可选数据顺序是MSB或LSB
可配置停止位 – 1 或 2 位停止位
硬件检测和产生奇偶校验
可编程8～32过采样率
分别用于发送与接收的信号极性控制
支持一个用于Idle/RX/Break/ Calibration 时间溢出侦测的超时定时器
支持用于高速通信的4字节数据缓存和32位数据寄存器
支持使用DMA缓冲接收和发送的数据
支持自动比特率侦测和校准
支持用于主机和从机模式的Idle-line/地址位的多处理器通信
支持低速UART-类似IrDA帧格式
支持CTS/RTS信号的收发硬件流控制
为单线通信提供驱动启动信号
支持用于智能卡应用的发送错误侦测和自动重发控制
支持用于智能卡应用的接收奇偶校验侦测和自动重试控制
支持主机模式和从机模式
支持全双工、半双工或单工通信模式
支持无NSS（从机选择信号）数据通信
支持可编程时钟速率控制
支持多主机处理
可选时钟极性和相位
可配置数据传输模式，标准SPI模式（发送和接收线分开）、具有双向数据传输的单线SPI模式、具有双向数据传输的双线SPI模式、具有双向数据传输的四线SPI模式、具有双向数据传输的八线SPI模式
数据发送/接收超限侦测
支持硬件主模式故障检测和自动从模式更改
支持SRAM, NOR/NAND-flash, LCD等接口
支持同步或异步时序模式控制
支持 16 位数据宽度
支持多种类型的混合地址/数据传输模式，提供可选的 16/24/30位地址模式，16位数据宽度的存储空间有128K/32M/2G字节
可配置时序周期的地址锁存时间和数据访问时间
支持使用DMA缓冲接收和发送的数据
允许在外置SRAM上执行代码
12 位 400Ksps的SAR ADC
可配置分辨率：12/10/8 位
可配置采样时间
提供 16 条外部输入通道
支持自动采样，并且可被外部引脚、内部事件、软件位触发
输出的数据可选左对齐/右对齐
在采样结束、转换结束、扫描转换结束时均可产生中断
支持窗口电压检测和输出数据限制
内置 3通道独立硬件累加器用于ADC输出
支持单次扫描/通道扫描/循环扫描
支持使用DMA缓冲ADC的数据
支持wait和auto off模式
提供4个快速轨对轨比较器
可编程的64阶内部基准电压
为所有比较器提供总计10个外部输入通道
可编程响应时间用于优化功耗
可选择比较器输出的极性
支持唤醒SLEEP和STOP模式
支持模拟看门狗作为一个复位源
一个10位电流型DAC，最大转换速率为 100kHz
可由寄存器置位、外部引脚和内部事件启动转换
可编程最大输出电流，0.5/1/2 mA
输入的数据可选左对齐/右对齐
可配置数据宽度 : 10/8 位
支持使用DMA缓冲输出的数据
支持数据反相、位序变化、字节顺序变更和奇偶校验
数据位序变更，支持 8 / 16/32位
数据字节顺序在小端和大端之间变更，支持32位
奇偶校验，支持 8 / 16/32位
支持CRC（循环冗余校验）计算
可编程CRC初始值
输出位顺序改变
CRC具有固定多项式，CRC8 多项式 0x07，CRC16 多项式 0x8005，CCITT16 多项式 0x1021，CRC32(IEEE 802.3) 多项式 0x4C11DB7

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	48MHz
	程序存储容量	132KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	73
	ADC(位数)	12bit
	DAC(位数)	10bit
	工作电压	1.8V~5.5V

MG32F02A132AD80
