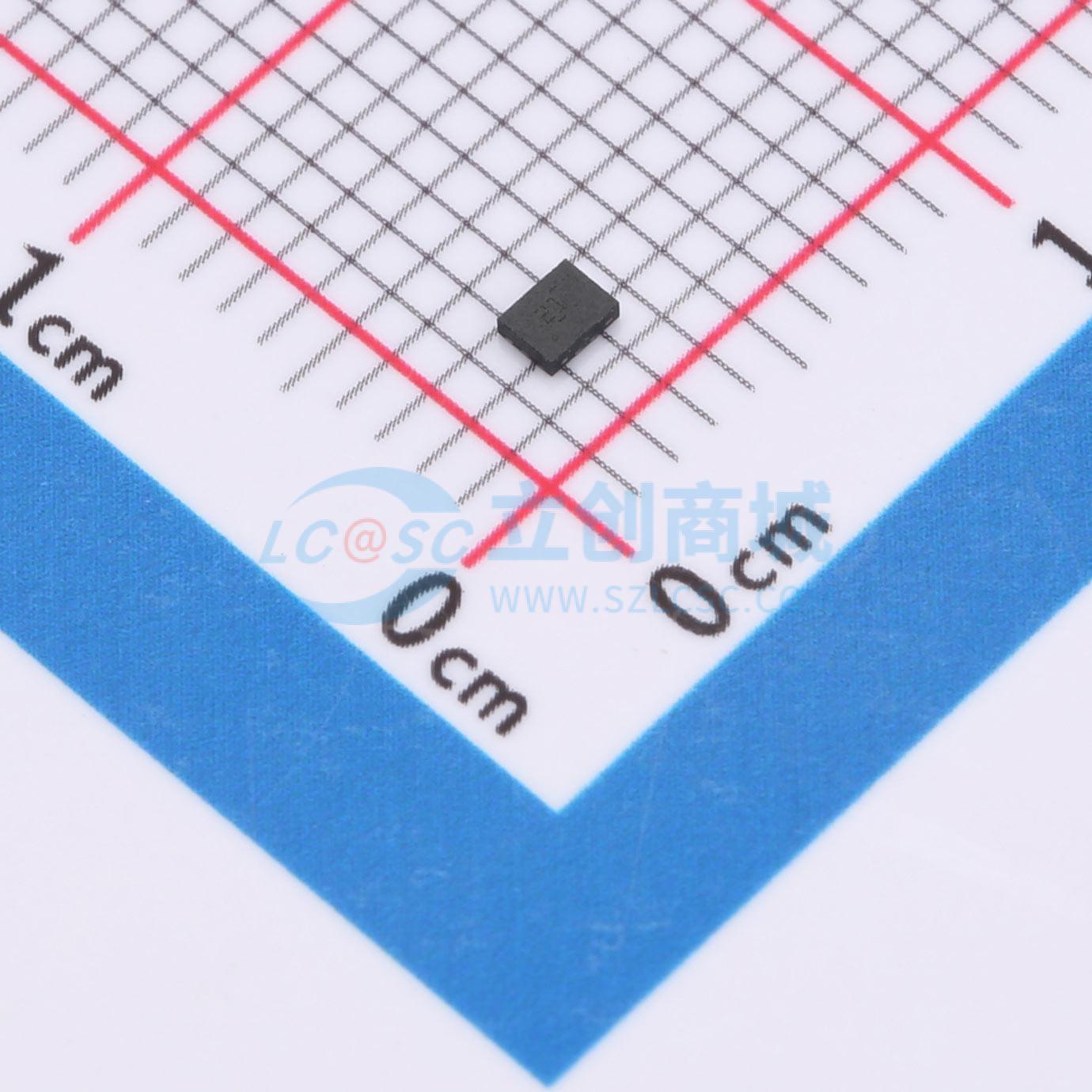

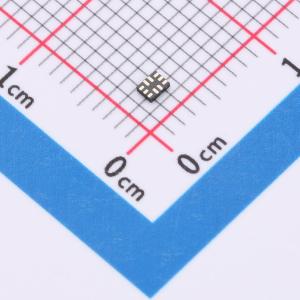

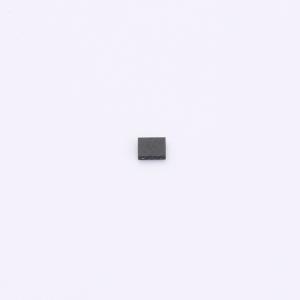

温馨提醒：图片仅供参考，商品以实物为准
TMUXHS221NKGT
TMUXHS221 USB 2.0 480Mbps 2:1/1:2 多路复用器/解复用器开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMUXHS221 是一个高速双向 2:1/1:2 多路复用器/解复用器，优化用于 USB 2.0 和 eUSB2 LS, FS, HS 信号。支持高达 3 Gbps 的数据速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUXHS221NKGT
- 商品编号
- C6560211
- 商品封装
- UQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 3V~3.6V | |
| 导通时间(ton) | 16us | |
| 导通电阻(Ron) | 8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 500ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 1.7pF | |
| 带宽 | 3.3GHz | |
| 传播延迟(tpd) | 80ps |
商品概述
TMUXHS221是一款高速双向2:1/1:2多路复用器/解复用器，针对USB 2.0和eUSB2低速（LS）、全速（FS）和高速（HS）信号进行了优化。TMUXHS221是一款模拟无源开关，适用于许多高速接口，数据速率高达3 Gbps。TMUXHS221支持差分或单端CMOS信号，电压范围为 -0.3至3.6 V。 TMUXHS221出色的高速性能，凭借极低的通道导通电阻、高带宽、低反射和低附加抖动，使USB 2.0或eUSB2高速信号眼图的衰减降至最低。该器件针对出色的高频响应进行了优化，因此更容易通过USB 2.0高速电气合规性测试。该器件的数据路径也进行了匹配，以实现最佳的对内偏斜性能。 TMUXHS221具有扩展的温度范围，适用于包括工业和高可靠性应用在内的许多严苛应用场景。
商品特性
- 兼容USB 2.0和eUSB2 LS、FS和HS物理层
- 模拟开关，可支持最高3.3 V和3 Gbps的大多数CMOS或差分信号
- 数据引脚可承受5 V电压
- 在V1/0 = 0.2 V时，导通电阻（RON）低至3 Ω
- -3 dB带宽高达3.3 GHz
- 在240 MHz下对USB 2.0或eUSB2高速信号表现出色：插入损耗 = -0.4 dB，回波损耗 = -22 dB，关断隔离/串扰 = -32 dB
- 对USB 2.0高速信号眼图的垂直和水平衰减极小
- 3.3 V电源电压
- 1.8或3.3 V控制逻辑输入
- 扩展的工业温度范围为 -40至125 ℃
- 采用小型10引脚1.4 mm × 1.8 mm UQFN封装
- 引脚对引脚和物料清单（BoM）可与多个供应商兼容
应用领域
- 个人电脑和笔记本电脑
- 游戏、电视、家庭影院和娱乐设备
- 数据中心和企业计算
- 医疗应用
- 测试与测量
- 工厂自动化与控制
- 手机和平板电脑
