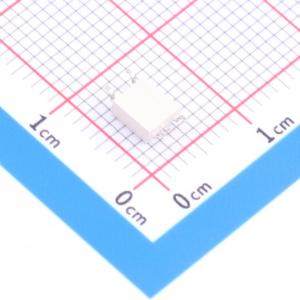

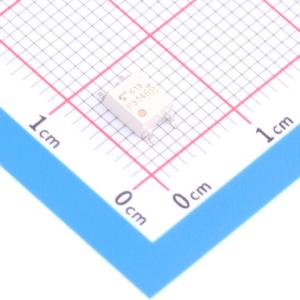

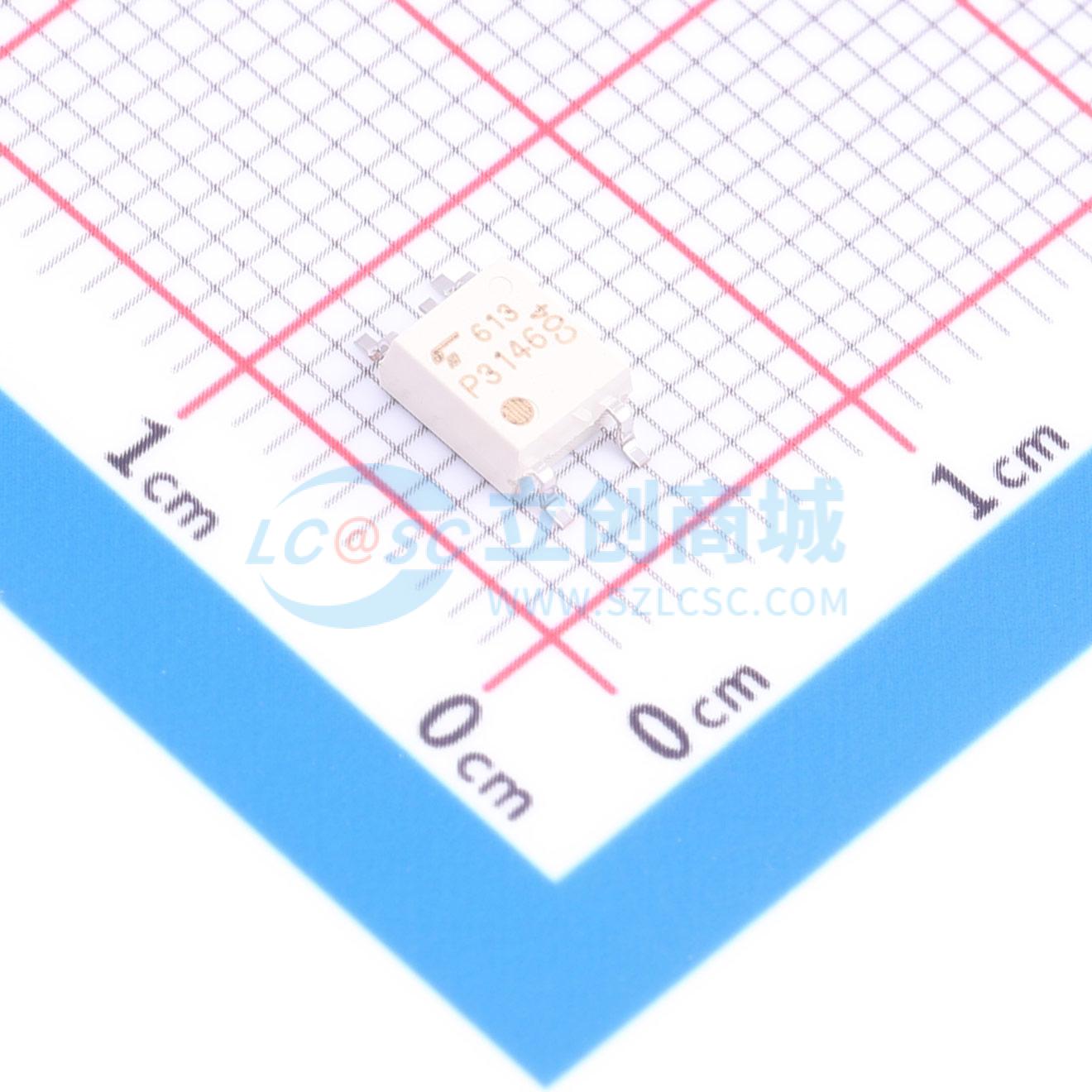

TLP3146(TP,F
TLP3146(TP,F
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3146(TP,F
- 商品编号
- C6553538
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(可控硅输出) | |
| 触点形式 | 1 Form A (SPST-NO) | |
| 输入类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 30V | |
| 负载电流 | 3.3A | |
| 功能特性 | - |
商品概述
TLP3146光继电器由红外发光二极管光耦合至光MOSFET构成，采用引脚间距为2.54毫米、高度为2.1毫米的4引脚封装。其低导通电阻和高允许导通电流使其适用于电源线路控制应用。
商品特性
- 封装：SOP (2.54SOP4) (高度 2.1 mm，间距 2.54 mm)
- 常开型 (1-Form-A)
- 关断态输出端电压：30 V (最小值)
- 触发LED电流：3 mA (最大值)
- 导通态电流：3.3 A (最大值)
- 导通态电阻：50 mΩ (最大值)
- 输出电容：450 pF (典型值)
- 关断态电流：1 µA (最大值) @ VOFF = 30V
- 隔离电压：1500 Vrms (最小值)
- 安全标准认证：UL1577，文件号E67349；cUL认证：CSA元件验收服务号5A，文件号E67349
应用领域
- 自动测试设备
- 测量仪器
- 工厂自动化
- 输入/输出接口板
