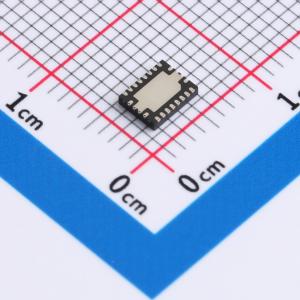

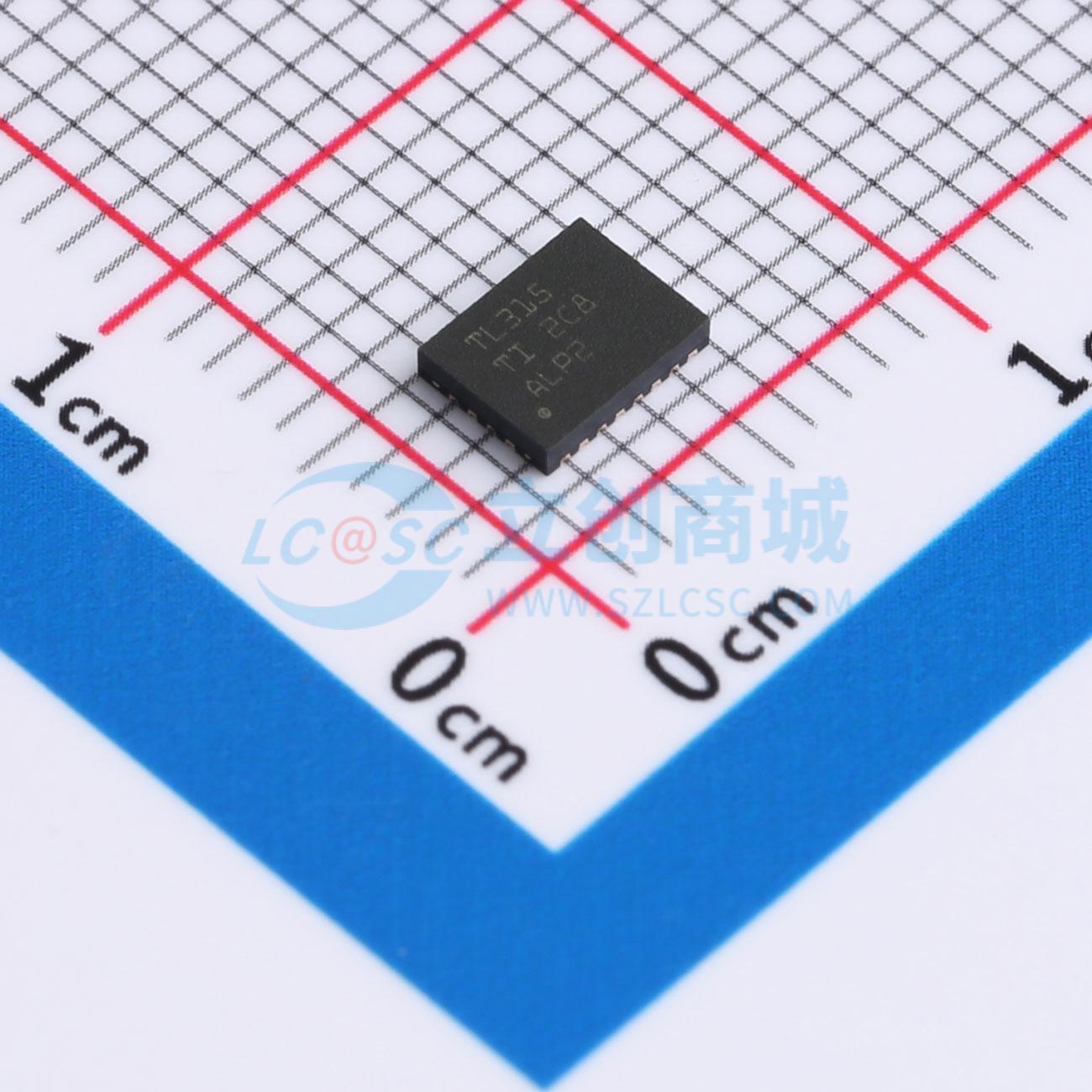

温馨提醒：图片仅供参考，商品以实物为准

TLIN14315RGYRQ1

TLIN1431-Q1 汽车 LIN 系统基础芯片，集成高侧开关和看门狗

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLIN1431x-Q1 是一种本地互连网络 (LIN) 系统基础芯片 (SBC)，集成了看门狗、高侧开关、跛行回家功能和高度可配置的唤醒输入引脚。设备在上电时自动确定控制方法（引脚或串行外设接口 (SPI)）。看门狗默认为窗口看门狗。
品牌名称: TI(德州仪器)
商品型号: TLIN14315RGYRQ1
商品编号: C6553439
商品封装: VQFN-20(3.5x4.5)
包装方式: 编带
商品毛重: 0.073克(g)

商品参数

商品概述

TLIN1431x-Q1 是一种本地互连网络 (LIN) 系统基础芯片 (SBC)，集成了看门狗、高端开关、跛行回家功能以及高度可配置的唤醒输入引脚。该设备在上电时自定控制方法，即引脚或串行外设接口 (SPI) 控制。看门狗默认为窗口看门狗，适用于两种控制方法；但为了灵活性，当使用 SPI 控制时，可以将设备配置为窗口或超时看门狗，并且支持超过20种不同的时间窗口。

LIN 收发器提供了 200 kbps 的快速模式，用于生产线编程。提供具有诊断能力的高端开关用于板载 LED。高度可配置的唤醒引脚可以与高端开关一起用于循环感应，从而降低 ECU 的休眠电流。WKRQ/INH 引脚可以配置为数字唤醒输出 (WKRQ) 或基于 VSUP 的禁止 (INH) 启用引脚，以用于外部电源。

应用领域

车身电子和照明
混合动力、电动和动力总成系统
信息娱乐和仪表盘
家用电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5.5V~28V
	数据速率	200Kbps

	属性	参数值
	接收器滞后	-
	工作温度	-40℃~+150℃
	工作电流	5.2mA
	静态电流	36uA
	静电保护	±10kV
