产品特点 FEATURES

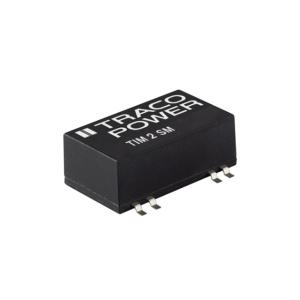

1TIM 2-4822SM 是一款专为医疗应用设计的隔离模块，具有以下特点：
2高隔离电压：提供5 kV的隔离电压，确保在高电压环境下的安全性和可靠性。
3双输出设计：输出电压为+12V和-12V，最大电流均为83mA，适用于需要双极性电源的应用。
4宽输入电压范围：输入电压范围为36V至75V，适应多种电源环境。
5高效率：效率达到81%，减少能量损耗，提高系统能效。
6紧凑封装：采用SMD-16封装，尺寸仅为24.3mm x 14.4mm x 10.2mm，节省电路板空间。
7低漏电流：漏电流小于2µA，符合医疗设备的严格要求。
8宽工作温度范围：可在-40°C至95°C（有降额）的温度范围内稳定工作。
9多重保护功能：具备远程开/关、过压保护（OVP）和短路保护（SCP）功能，增强系统安全性。
10认证齐全：符合IEC/EN/ES 60601-1第三版标准，适用于高达5000米海拔的环境，且具有ISO 14971风险管理文件。
使用场景 APPLICATIONS
1TIM 2-4822SM广泛应用于医疗设备和其他对安全性和可靠性有高要求的领域：
2医疗设备：如监护仪、呼吸机、超声设备等，提供稳定可靠的电源支持。
3工业控制：在工业自动化系统中，为传感器、执行器等提供隔离电源。
4通信设备：在通信基站、网络设备中，确保信号传输的稳定性和安全性。
5实验室仪器：为精密仪器提供纯净的电源，避免干扰和噪声影响实验结果。
6特殊环境应用：在高海拔、极端温度等恶劣环境下，仍能保持正常工作，适用于航空航天、野外作业等领域。
7该模块通过其高隔离电压、低漏电流和宽工作温度范围，有效解决了医疗和工业系统中的电源隔离和稳定性问题。
注意事项 PRECAUTIONS
1在使用TIM 2-4822SM时，需注意以下事项以确保安全和最佳性能：
2安装要求：采用表面贴装型安装，需遵循推荐的焊盘布局和回流焊工艺，最高焊接温度为245°C，持续时间不超过10秒。
3输入电压：确保输入电压在36V至75V范围内，避免过压或欠压导致的损坏。
4输出负载：最大输出电流为83mA，避免超载运行，可利用过载保护功能防止损坏。
5环境条件：工作温度范围为-40°C至95°C（有降额），存储温度为-55°C至125°C，注意在极端温度下可能需要降额使用。
6电磁兼容性：符合EN 60601-1-2等EMC标准，但在敏感环境中仍需考虑外部滤波器的使用。
7维护保养：定期检查模块的工作状态，如有异常应及时更换，建议每五年进行一次全面检查。
8安全警告：操作时应佩戴绝缘手套，避免直接接触带电部分，遵守相关安全规范。
