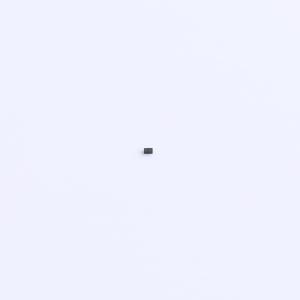

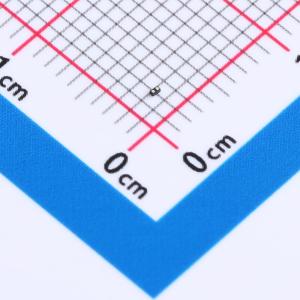

ESD341DPLR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD341 采用 0201 封装且具有 5.4A 浪涌额定值的 0.66pF ±3.6V ±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: ESD341DPLR
商品编号: C6553120
商品封装: X2SON-2(0.3x0.6)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

ESD341是一款用于HDMI 1.4电路保护的双向TVS静电放电（ESD）保护二极管。ESD341可承受IEC 61000 - 4 - 2国际标准规定的最高等级（4级）的ESD冲击。该器件的IO电容典型值为0.66 pF，可实现高达3.4 Gbps的高速接口保护，包括支持HDMI 1.4b等协议。低动态电阻和低钳位电压可确保系统级瞬态事件保护。 30 kV的ESD额定值和5.4 A的浪涌电流，使其能在超小封装中提供强大的瞬态保护，适用于保护便携式电子设备和其他空间受限应用（如可穿戴设备）中的3.6 V电源轨。 ESD341采用行业标准的0201（DPL）封装。 ESD341器件是一款超低电容的双向ESD保护二极管。该器件可承受超过IEC 61000 - 4 - 2国际标准规定的最高等级的ESD冲击。超低电容使其能够保护包括HDMI 1.4b在内的高速信号引脚。

商品特性

IEC 61000 - 4 - 2 4级ESD保护
– 30 kV接触放电
– 30 kV空气间隙放电
IEC 61000 - 4 - 5浪涌保护
– 5.4 A（8/20 μs）
IO电容：
– 典型值0.66 pF
直流击穿电压：典型值±6.2 V
超低漏电流：最大值100 nA
低ESD钳位电压：16 A传输线脉冲（TLP）下为10.2 V
低插入损耗：5 GHz（-3 dB带宽，DPL）
支持高达3.4 Gbps的高速接口
工业温度范围：-40℃至+125℃
节省空间的行业标准0201封装尺寸（0.6 mmx0.3 mmx0.3 mm）

应用领域

可穿戴设备
智能音箱
便携式电子设备
小家电
笔记本电脑和台式电脑
电视和显示器
主机
后排座椅娱乐系统
扩展坞
接口：USB 2.0、USB 3.0、HDMI 1.4和2.0、LVDS、DisplayPort、SIM卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15000个/圆盘，最小起订量 10 个)

个

起订量：10 个15000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.6V
	钳位电压	10.2V
	峰值脉冲电流(Ipp)	5.4A@8/20us
	峰值脉冲功率(Ppp)	54W@8/20us
	击穿电压	6.2V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.66pF
