产品特点 FEATURES

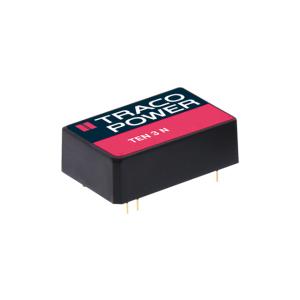

1TEN 3-1212N是一款高性能的隔离模块，具有以下特点：
2- 广泛的2:1输入电压范围（9V至18V），适用于多种电源环境。
3- 内置输入滤波器，满足EN 55032 Class A和FCC Level A标准，无需外部组件。
4- 扩展的工作温度范围（-40°C至+85°C），适应极端环境条件。
5- 提供1.5kV的输入输出隔离电压，确保电气安全。
6- 高达85%的效率，降低能耗，提高系统性能。
7- 采用DIP24封装，尺寸为31.8mm x 20.3mm x 10.2mm，便于集成到各种电路板中。
8- 具有短路保护（SCP）功能，增强设备的可靠性和安全性。
9- 符合IEC 62368-1和UL 62368-1等国际安全标准，确保使用安全。
10- 设计寿命长，MTBF超过100万小时，提供三年质保，可靠性高。
使用场景 APPLICATIONS
1TEN 3-1212N广泛应用于信息技术设备（ITE）领域，具体使用场景包括：
2- 工业自动化系统：在工业控制和自动化设备中，提供稳定可靠的电源转换。
3- 通信设备：用于路由器、交换机等网络设备的电源管理，确保数据传输的稳定性。
4- 医疗电子设备：在医疗仪器中提供隔离电源，保障患者和操作人员的安全。
5- 测试与测量设备：在精密仪器中提供高精度的电源支持，保证测量的准确性。
6- 数据中心：为服务器和存储设备提供高效稳定的电源解决方案。
7该模块能够在-40°C至+85°C的宽温范围内正常工作，适用于各种严苛的工作环境，有效解决工业和电子系统中的电源问题。
注意事项 PRECAUTIONS
1在使用TEN 3-1212N时，需注意以下事项：
2- 安装要求：确保模块正确安装在电路板上，引脚对齐且焊接牢固，避免虚焊或错焊。
3- 工作环境：虽然模块具有宽温工作范围，但在高温环境下（>70°C）需进行功率降额使用，以延长使用寿命。
4- 输入电压：确保输入电压在9V至18V范围内，避免过压或欠压导致模块损坏。
5- 短路保护：模块具有短路保护功能，但应尽量避免长时间短路，以免影响模块性能。
6- 电磁兼容性：模块内置滤波器，但仍需考虑整体系统的EMC设计，必要时增加外部滤波措施。
7- 维护保养：定期检查模块及其连接线路，确保无松动或损坏，保持良好的工作状态。
8- 安全警示：操作时注意电气安全，避免触电风险，遵循相关安全标准和规范。
