产品特点 FEATURES

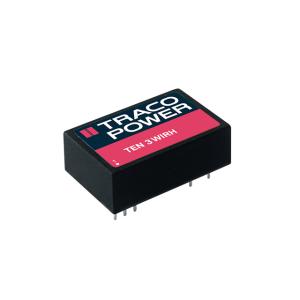

1TEN 3-11023WIRH 是一款专为严苛环境设计的隔离模块，具有以下特点：
2- **高隔离电压**：提供4000VAC的输入输出隔离，确保电气安全。
3- **宽输入电压范围**：支持36V至160V的输入电压，适应多种电源条件。
4- **双输出设计**：提供+15V和-15V的输出电压，满足不同电路需求。
5- **高效能**：效率高达85%，减少能量损耗，提升系统性能。
6- **远程开关功能**：具备远程开关控制，方便系统集成与管理。
7- **多重保护机制**：包括欠压锁定（UVLO）、短路保护（SCP）、过温保护（OTP）和过压保护（OVP），确保设备稳定运行。
8- **宽工作温度范围**：可在-40°C至+95°C环境下正常工作，无降额使用，适用于极端温度条件。
9- **认证齐全**：符合EN 50155、EN 61373、EN 45545-2等标准，适用于铁路及商业应用。
10- **封装坚固**：采用全封装DIP-24封装，尺寸为31.8mm x 20.3mm x 10.7mm，适合通孔安装，结构紧凑且耐用。
使用场景 APPLICATIONS
1TEN 3-11023WIRH 隔离模块广泛应用于铁路和商业领域，具体使用场景包括：
2- **铁路系统**：在列车控制系统、信号处理单元和通信设备中，提供稳定可靠的电源转换，确保系统在振动、冲击和极端温度下的正常运行。
3- **工业自动化**：适用于工厂自动化设备、机器人控制系统和传感器接口，为其提供隔离电源，增强系统的抗干扰能力和稳定性。
4- **医疗设备**：在便携式医疗仪器和监测设备中，提供安全隔离的电源，保障患者和操作人员的安全。
5- **通信基站**：为基站内的各种模块提供稳定的电源，确保通信网络的可靠性和连续性。
6- **数据中心**：在服务器和网络设备中，作为备用电源或隔离电源，提高系统的整体可靠性。
7该模块凭借其高可靠性和多功能性，成为上述领域中电源解决方案的首选。
注意事项 PRECAUTIONS
1在使用 TEN 3-11023WIRH 隔离模块时，需注意以下事项：
2- **安装要求**：采用通孔安装方式，确保焊接牢固，避免虚焊导致的接触不良。
3- **工作环境**：虽然模块可在-40°C至+95°C范围内工作，但应尽量避免长时间处于极限温度下，以延长使用寿命。
4- **输入电压**：输入电压应在36V至160V范围内，低于32V时会触发欠压锁定，高于160V可能导致损坏。
5- **输出负载**：最大输出电流为100mA（每路），避免超载运行，以免触发保护机制。
6- **电磁兼容性**：内置A级EMI滤波器，但在敏感环境中建议使用外部B级滤波器，以进一步降低电磁干扰。
7- **远程控制**：正确连接远程开关引脚，避免误操作导致的意外关机。
8- **维护保养**：定期检查模块的工作状态，如发现异常应及时排查，避免影响系统整体性能。
9- **安全规范**：遵循相关安全标准和规范，确保设备的正确使用和人员安全。
