产品特点 FEATURES

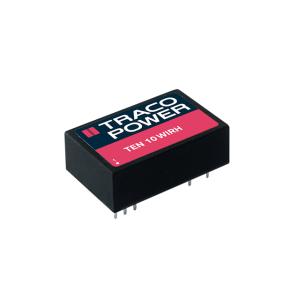

1TRACO POWER的TEN 10-11011WIRH是一款高性能的隔离模块，具有以下特点：
2- **高隔离电压**：提供4000VAC的强化输入输出隔离，确保在恶劣环境下的安全性和可靠性。
3- **宽输入电压范围**：支持36V至160V的4:1宽输入电压范围，适应多种电源条件。
4- **高效能设计**：效率高达87%，在保证性能的同时降低能耗。
5- **坚固封装**：采用全封装DIP-24封装，尺寸为31.8mm x 20.3mm x 10.7mm，适合紧凑型设计。
6- **远程开关功能**：具备远程开关功能，便于远程控制和管理。
7- **多重保护机制**：包括欠压锁定（UVLO）、短路保护（SCP）、过温保护（OTP）和过压保护（OVP），确保设备安全运行。
8- **认证齐全**：符合EN 50155、EN 61373、EN 45545-2等标准，适用于铁路和其他严苛环境。
9- **工作温度范围广**：可在-40°C至+85°C的温度范围内稳定工作，无降额要求。
10- **EMI滤波器**：内置A级EMI滤波器，减少电磁干扰，提高系统稳定性。
使用场景 APPLICATIONS
1TEN 10-11011WIRH隔离模块广泛应用于需要高可靠性和稳定性的工业和电子系统中，具体使用场景包括：
2- **铁路系统**：适用于列车控制系统、信号处理单元等，其宽泛的工作温度范围和高隔离电压特性，使其在极端环境条件下依然表现卓越。
3- **商业设备**：如服务器、通信设备等IT设备，提供稳定的电源转换，确保数据传输的准确性和安全性。
4- **工业自动化**：在工厂自动化控制系统中，该模块能够有效隔离噪声和干扰，保证系统的正常运行。
5- **医疗设备**：在需要高精度和安全性的医疗仪器中，其高效的电源转换和多重保护机制，确保设备的稳定性和患者的安全。
6- **航空航天**：在航空电子设备中，其紧凑的设计和高可靠性，满足严苛的空间和重量限制要求。
7该模块通过其强大的性能和广泛的适用性，为各种工业和电子系统提供了可靠的电源解决方案。
注意事项 PRECAUTIONS
1在使用TEN 10-11011WIRH隔离模块时，需注意以下事项以确保其最佳性能和安全使用：
2- **安装要求**：采用通孔安装方式，确保正确的引脚连接和稳固的安装，避免因松动导致的电气故障。
3- **工作环境**：虽然该模块具有宽泛的工作温度范围，但在极端温度条件下，仍需考虑散热措施，确保模块温度不超过+105°C。
4- **输入电压**：确保输入电压在36V至160V范围内，避免过低或过高的电压导致模块损坏。
5- **保护功能**：利用模块的欠压锁定、短路保护、过温保护和过压保护功能，定期检查这些保护机制的有效性，及时发现并解决问题。
6- **远程开关**：正确使用远程开关功能，避免误操作导致的意外停机。
7- **EMI滤波**：虽然模块内置EMI滤波器，但在高电磁干扰环境下，建议使用外部滤波器以进一步减少干扰。
8- **维护保养**：定期检查模块的连接和工作状态，保持清洁，避免灰尘和湿气影响模块性能。
9- **存储条件**：在-55°C至+125°C的温度范围内存储，避免长时间暴露在极端温度下。
10遵循以上注意事项，可以最大限度地发挥TEN 10-11011WIRH隔离模块的性能，延长其使用寿命。
