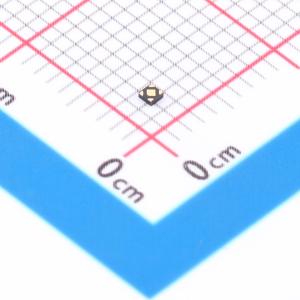

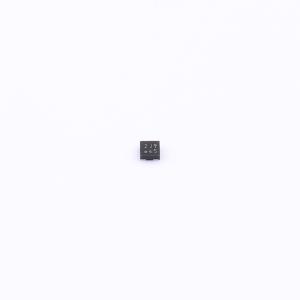

温馨提醒：图片仅供参考，商品以实物为准
TCR3RM29A,LF(SE
超小封装、超高纹波抑制比、300 mA CMOS低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCR3RM29A,LF(SE
- 商品编号
- C6552134
- 商品封装
- DFNC-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.9V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 100dB@(1kHz) | |
| 压差 | 125mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7uA | |
| 噪声 | 5uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TCR3RM系列是带有开/关控制输入的CMOS通用单输出电压调节器，具有低输出电压噪声和超高纹波抑制比的特点。 这些电压调节器提供0.9 V至4.5 V的固定输出电压，能够驱动高达300 mA的电流。它们具备过流保护、热关断和自动放电功能。 TCR3RM系列采用超小型塑料模塑封装DFN4C/DFN4F（1.0 mm × 1.0 mm；厚度0.38 mm（典型值）），在1 kHz频率、2.8 V输出时具有100 dB的高纹波抑制比。 由于TCR3RM系列可以使用小型陶瓷输入和输出电容器（1 μF），因此这些器件非常适合需要高密度电路板组装的便携式应用，如手机。
商品特性
- 超小型封装DFN4C/DFN4F（1.0 mm × 1.0 mm；厚度0.38 mm（典型值））
- 在1 kHz（Vout = 2.8V）时，典型纹波抑制比为100 dB
- 在10 kHz（Vout = 2.8V）时，典型纹波抑制比为93 dB
- 在100 kHz（Vout = 2.8V）时，典型纹波抑制比为68 dB
- 在1 MHz（Vout = 2.8V）时，典型纹波抑制比为68 dB
- 低输出噪声电压（在10 Hz ≤ f ≤ 100 kHz时，Vno = 5 μVrms（典型值））
- 低静态电流（在Iout = 0 mA时，Ib = 7 μA（典型值））
- 过流保护
- 热关断
- 自动放电
- 低压差电压（在Vout = 2.8V、Iout = 300 mA时，Vdo = 130 mV（典型值））
- 宽范围输出电压设置（Vout = 0.9至4.5 V）
- 控制端与地之间采用下拉连接
- 可使用陶瓷电容器（Cin = 1 μF，Cout = 1 μF）
应用领域
- 为便携式应用开发的电源IC
