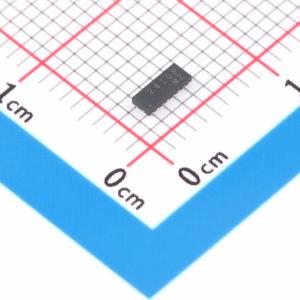

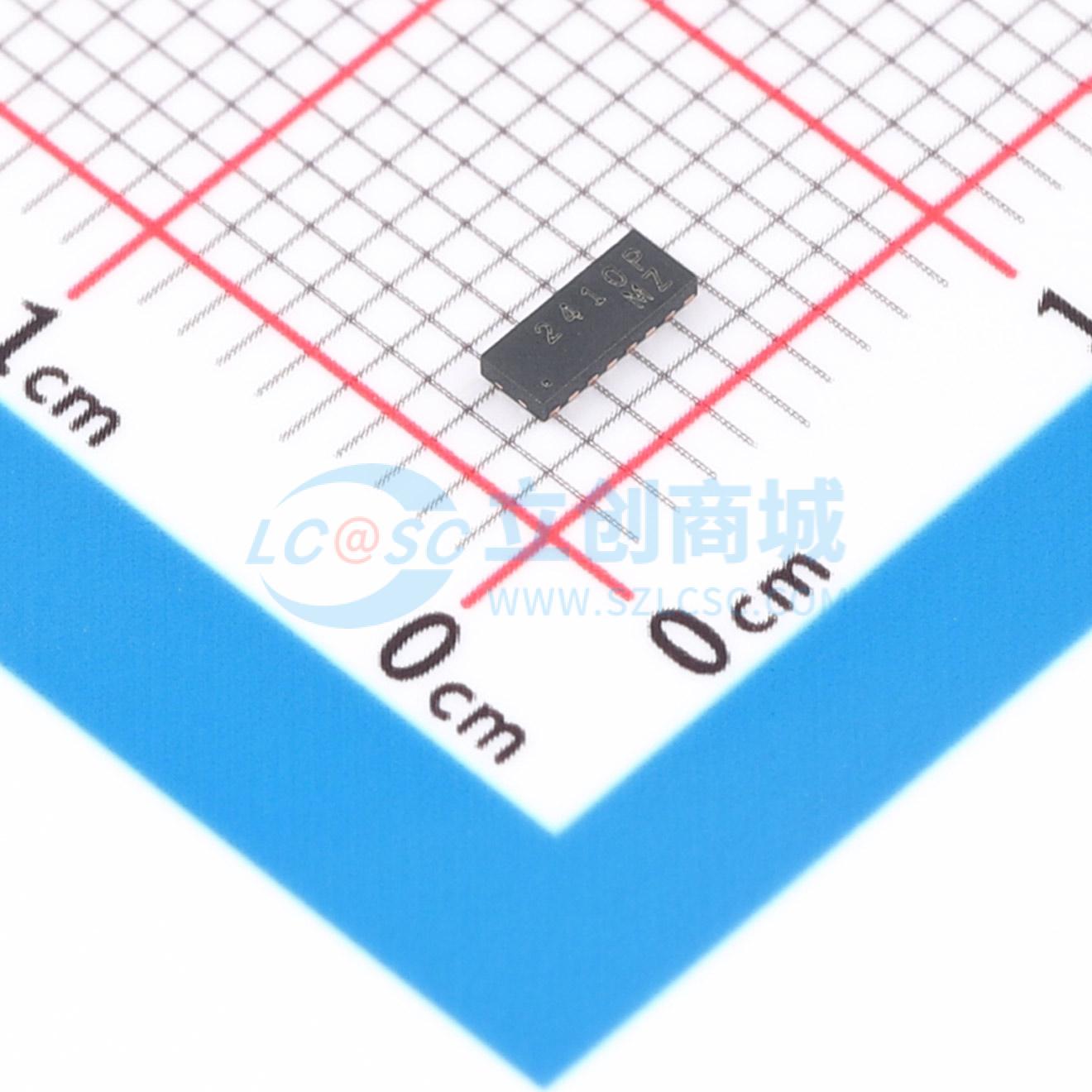

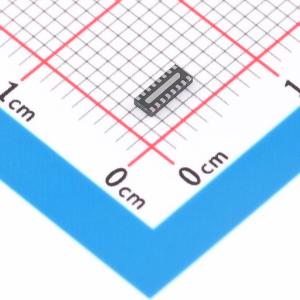

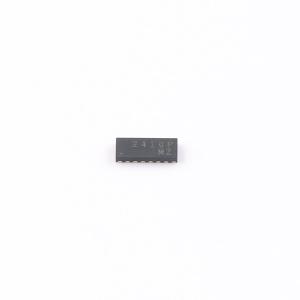

ECLAMP2410PQTCT

EClamp2410PQ 是一款集成了 TVS 二极管的组合式 EMI 滤波器和线路终端设备，适用于多媒体卡接口。该先进器件采用固态硅雪崩技术，具有卓越的钳位性能和直流电气特性。该器件已针对手机和其他便携式电子设备中的 T-Flash/MicroSD 接口保护进行了优化。该器件包含六个电路，内含 SD 规范要求的串联阻抗匹配电阻和上拉电阻。每条线路均包含用于 ESD 保护的 TVS 二极管。另包含一个额外的 TVS 二极管连接，用于保护电压总线。DAT0、DAT1、DAT2、DAT3、CMD 和 CLK 线路上包含 45 欧姆的终端电阻。DAT0、DAT1、DAT2 和 CMD 线路上包含 15k 欧姆的上拉电阻，而 DAT3 线路上包含 50k 欧姆的上拉电阻。这些电阻可根据工作在 SD 或 SPI 模式的器件进行配置。TVS 二极管可有效抑制超过 IEC 61000-4-2 第 4 级标准的 ±15kV 和 ±8kV ESD 电压。EClamp2410PQ 采用 16 引脚、符合 RoHS/WEEE 标准的 SLP4016P16 封装。其尺寸为 4.0 × 1.6 × 0.58mm。引脚间距为 0.5mm，采用无铅 NiPdAu 镀层。EClamp2410PQ 已通过汽车应用 AEC-Q100 Grade1 认证。

• 集成 ESD 保护的双向 EMI/RFI 滤波和线路终端
• 符合 IEC 61000-4-2 ESD 第 4 级保护标准，±15kV，±8kV
• TVS 工作电压：5V
• 终端电阻：45Ω
• 上拉电阻：15kΩ 和 50kΩ
• 每条线路的典型电容：12pF
• 为六条线路和 Vdd 提供保护和终端
• 固态技术
• 通过 AEC-Q100 Grade1 认证

• T-Flash / MicroSD 接口
• MMC 接口
• CDMA、GSM、3G 手机
• 汽车应用
