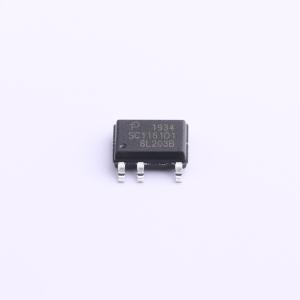

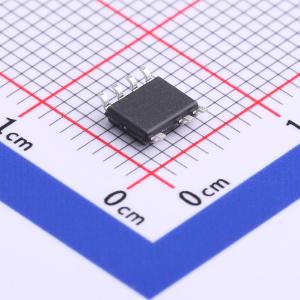

温馨提醒：图片仅供参考，商品以实物为准
SC1161D1-TL
节能、精确的原边调节CV/CC开关，适用于适配器和充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 商品型号
- SC1161D1-TL
- 商品编号
- C710264
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 5.65V~6.25V | |
| 开关频率 | 60kHz~85kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 55% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 725V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
SC1161/SC1162 大大简化了低功耗恒压/恒流充电器设计，消除了光耦合器和次级控制电路。该器件引入了一种革命性的控制技术，提供了非常精确的输出电压和电流调节，补偿了变压器和内部参数公差以及输入电压变化。
