产品特点 FEATURES

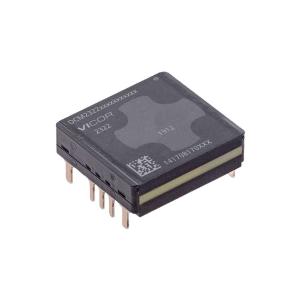

VICOR DCM2322T50T1760T60是一款隔离型稳压DC-DC转换器，具备以下特点：
1
宽输入范围：9-50VDC，支持不同输入电压的阵列并联
2
高效高功率密度：峰值效率达88.6%，功率密度241W/in³
3
隔离与输出：3000VDC隔离，标称输出15V（可调整范围9-16.5V），单机额定功率60W，阵列模式最多8台并联可达480W
4
工作模式：支持阵列模式（无需降额、允许多机不同输入电压）和增强型输出稳压模式（单机60W）
5
保护功能：内置过压（OV）、过流（OC）、欠压（UV）、短路及热关断保护，电流限制功能完全可用
6

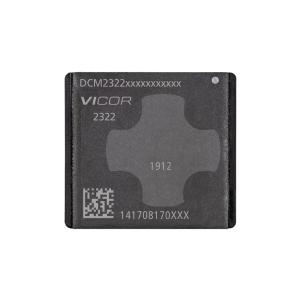

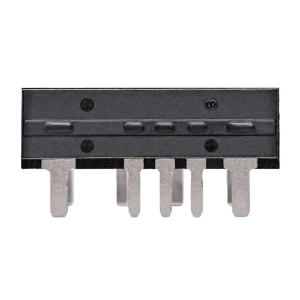

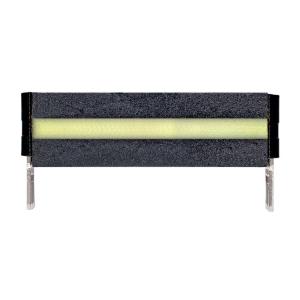

封装与温度：通孔ChiP封装（尺寸24.84×22.80×7.21mm，重量14.4g），T级温度范围（内部-40至125℃）
7
认证与可靠性：通过cURus（UL60950-1）、cTÜVus（EN62368-1）、UKCA、CE认证，MTBF达3.84MHrs（MIL-HDBK-217标准）或8.95MHrs（Telcordia标准）
使用场景 APPLICATIONS
适用于以下场景：
1
铁路运输系统：铁路信号设备、车载电源系统等需要宽输入隔离电源的应用
2
工业自动化：工业控制设备、PLC系统、传感器供电等稳定隔离电源需求场景
3
过程控制：化工、电力行业的过程控制仪器，需高可靠性DC-DC转换的场景
4
高功率需求：通过阵列模式并联多台设备，满足480W以内的高功率供电需求
5
通用隔离电源：从宽范围直流输入获取稳定15V隔离输出的各类电子设备
注意事项 PRECAUTIONS
使用时需注意以下事项：
1
输入要求：输入电压需在9-50VDC范围内；输入电压 slew rate不得超过1V/µs，否则需添加预充电电路；系统级需添加输入熔断器
2
输出配置：必须外接输出电容（1000-10000µF，ESR≤10mΩ）；负载低于10%额定值或动态调整输出时需调整电容参数
3
模式控制：EN引脚选择工作模式（首次启动锁定），TR引脚调整输出电压（输入施加时锁定），FT引脚用于故障监测
4
热管理：确保内部温度不超过125℃，利用顶部、底部及引脚散热路径，参考热模型计算散热
5
故障处理：过压保护需关闭EN或移除输入清除；欠压/过压输入自动恢复；欠压输出/热故障延迟后恢复
6
安全合规：未授权用于生命支持设备；遵循焊接（AN:031）、散热片（AN:036）指南；使用推荐外围组件
DCM2322T50T1760T60
价格：￥637.45
购买数量
个
(25个/托盘，最小起订量1个，递增量：1)
