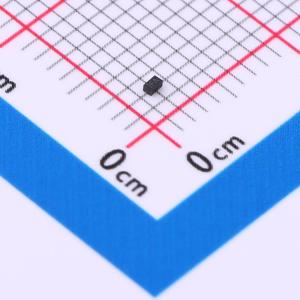

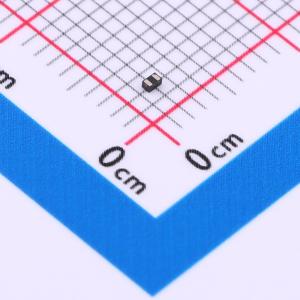

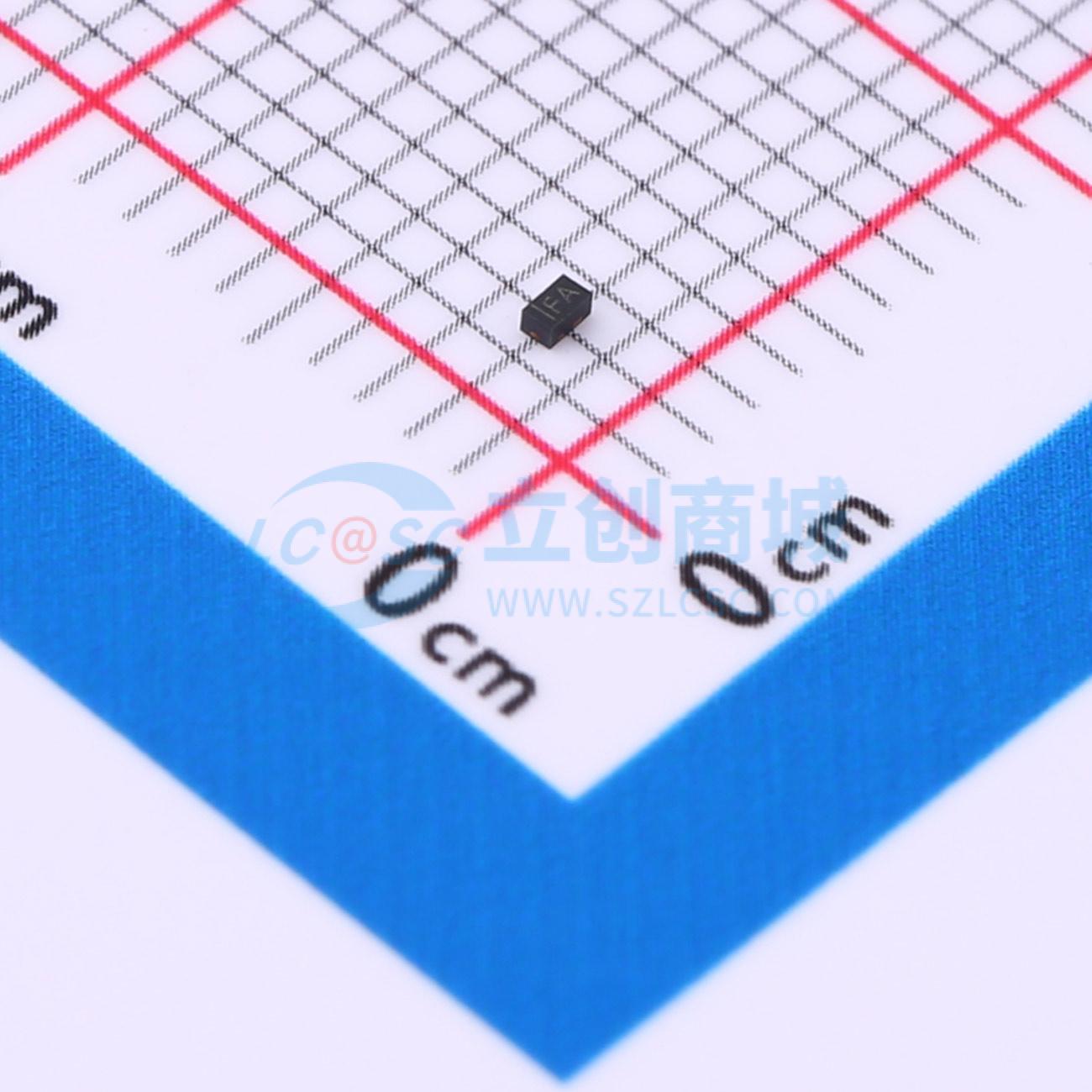

CS0801MX

双向ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CESD-12pF（TYP）
品牌名称: 晶扬电子
商品型号: CS0801MX
商品编号: C6538924
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01183克(g)

商品参数

商品概述

CS0801MX是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。CS0801MX典型电容仅为12 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 CS0801MX采用超小型DFN1006 - 2L封装。每个CS0801MX器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装（1.0mmx0.6mmx0.55mm）
保护一条数据、控制或电源线
低电容：12pF（典型值）
低漏电流：在VRWM下为0.1μA（典型值）
低钳位电压
每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击

应用领域

便携式电子设备
台式机、服务器和笔记本电脑
手机
MP3端口
数码相机端口
用户识别模块（SIM）卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	12pF
