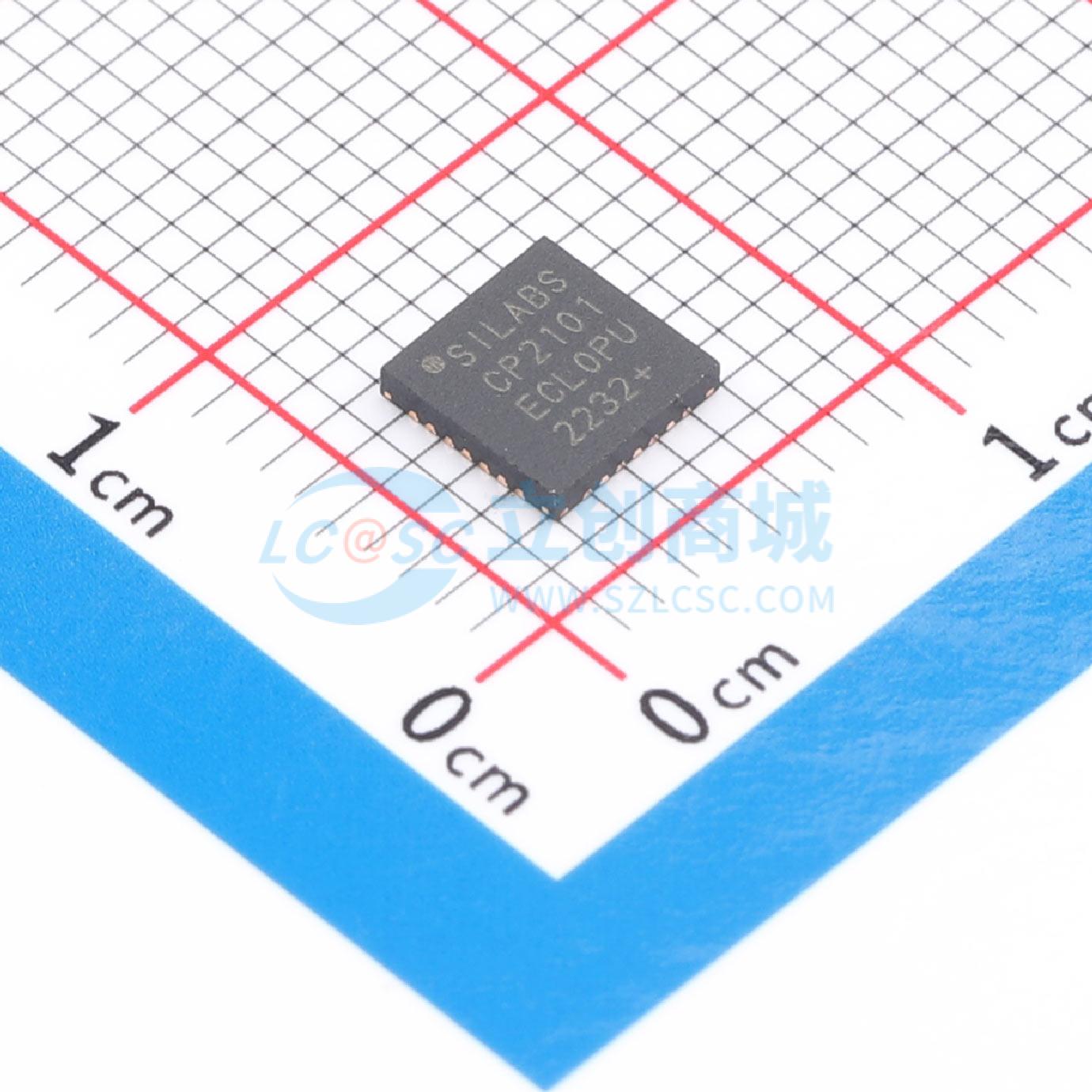

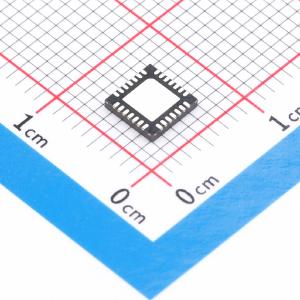

温馨提醒：图片仅供参考，商品以实物为准

CP2101-GM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供了一种简单的解决方案，可使用最少的组件和PCB空间将RS-232设计更新为USB。包括一个USB 2.0全速功能控制器、USB收发器、振荡器、EEPROM和带有完整调制解调器控制信号的异步串行数据总线（UART），采用紧凑的5×5 mm QFN-28封装，无需其他外部USB组件。片上EEPROM可根据OEM应用需求自定义USB厂商ID、产品ID、产品描述字符串、电源描述符、设备版本号和设备序列号，可通过USB在板上编程，便于集成到产品制造和测试过程中。提供免版税的虚拟COM端口（VCP）设备驱动程序，使基于该产品的设备在PC应用中显示为COM端口
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: CP2101-GM
商品编号: C6538351
商品封装: QFN-28(5x5)
包装方式: 管装
商品毛重: 0.345克(g)

商品概述

CP2101是一款高度集成的USB转UART桥接控制器，它使用最少的组件和PCB空间，为将RS - 232设计升级到USB提供了简单的解决方案。CP2101在紧凑的5×5 mm QFN - 28封装中集成了USB 2.0全速功能控制器、USB收发器、振荡器、EEPROM和带有完整调制解调器控制信号的异步串行数据总线（UART）。无需其他外部USB组件。片上EEPROM可用于根据OEM应用需求自定义USB厂商ID、产品ID、产品描述字符串、电源描述符、设备版本号和设备序列号。可通过USB对EEPROM进行板载编程，使编程步骤能够轻松集成到产品制造和测试过程中。 Silicon Laboratories提供的免版税虚拟COM端口（VCP）设备驱动程序，使基于CP2101的产品在PC应用程序中表现为一个COM端口。CP2101 UART接口实现了所有RS - 232信号，包括控制和握手信号，因此现有系统固件无需修改。在许多现有的RS - 232设计中，将设计从RS - 232升级到USB只需用CP2101替换RS - 232电平转换器。通过Silicon Laboratories的USBXpress驱动程序集可提供直接访问驱动程序支持。

商品特性

集成USB收发器；无需外部电阻
集成时钟；无需外部晶体
集成512字节EEPROM，用于存储厂商ID、产品ID、序列号、电源描述符、版本号和产品描述字符串
片上上电复位电路
片上电压调节器：3.3 V输出
符合USB规范2.0；全速（12 Mbps）
通过SUSPEND引脚支持USB挂起状态
所有握手和调制解调器接口信号
支持的数据格式：数据位：8；停止位：1；奇偶校验：奇校验、偶校验、无校验
波特率：300 bps至921.6 kbps
512字节接收缓冲区；512字节发送缓冲区
支持硬件或X - On / X - Off握手
支持事件字符
可与现有的COM端口PC应用程序配合使用
免版税分发许可
适用于Windows Vista/XP/Server 2003/2000/98SE
适用于Mac OS - X/OS - 9
适用于Linux 2.40
免版税分发许可
适用于Windows Vista/XP/Server 2003/2000
适用于Windows CE 6.0、5.0和4.2
自供电：3.0至3.6 V
USB总线供电：4.0至5.25 V
无铅28引脚QFN（5 x 5 mm）
温度范围：-40至+85 ℃

应用领域

将RS - 232传统设备升级到USB
手机USB接口电缆
PDA USB接口电缆
USB转RS - 232串行适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART

	属性	参数值
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
