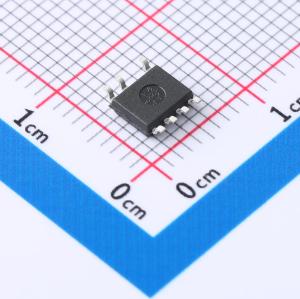

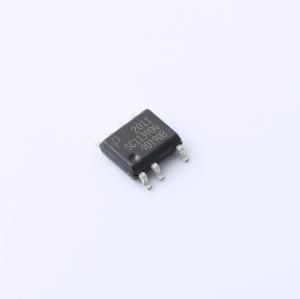

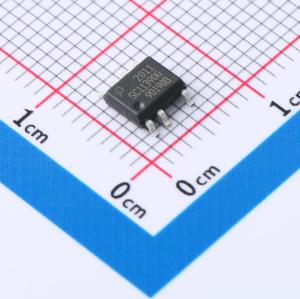

温馨提醒：图片仅供参考，商品以实物为准
SC1139DG-TL
SC1139DG-TL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- SC1139DG-TL
- 商品编号
- C6537769
- 商品封装
- SOP
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 线缆补偿；EMI优化(抖频模式)；原边反馈；逐波限流；轻载高效模式 |
商品概述
该器件通过消除光耦和次级控制电路，极大地简化了低功率恒压/恒流充电器设计。它采用开关控制技术，除了为电池充电应用提供理想的输出电流控制外，还能实现非常严格的输出电压调节。结合专有的集成电路修整技术和E-Shield变压器构造技术，当使用外部偏置电路时，可实现无箝位设计。该器件将725V功率MOSFET、新颖的开关控制状态机、用于自偏置的高压开关电流源、频率抖动、逐周期电流限制和迟滞热关断电路集成在单片集成电路上。
商品特性
- 极大简化恒压转换器：消除光耦和所有次级恒压/恒流控制电路；消除所有控制环路补偿电路；实现无箝位设计。
- 先进的性能特性：补偿电缆压降；补偿外部元件温度变化；采用专有修整技术实现非常严格的集成电路参数容差；频率抖动显著降低电磁干扰滤波器成本；105kHz的工作频率以最小化变压器尺寸；1.4kHz的最小工作频率改善瞬态负载响应。
- 先进的保护/安全特性：自动重启保护在输出短路和控制环路故障（元件开路和短路）时将输出功率降低约85%；迟滞热关断——自动恢复减少现场电源返回。
- 高能效：无需添加元件即可轻松满足所有全球能效法规；在230VAC输入并使用偏置绕组时，空载功耗低于30mW；开关控制可在极轻负载下保持恒定效率——符合EISA和ENERGY STAR法规的理想选择；无需电流检测电阻——最大化效率。
- 环保封装：采用无卤素且符合RoHS标准的封装。
应用领域
- 手机/无绳电话充电器
- PDA充电器
- MP3/便携式音频设备充电器
- 适配器
