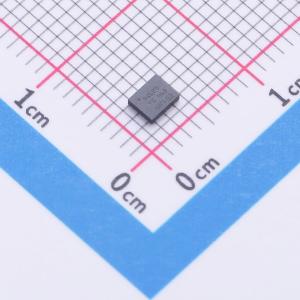

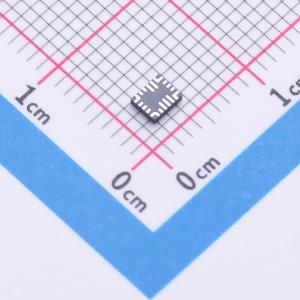

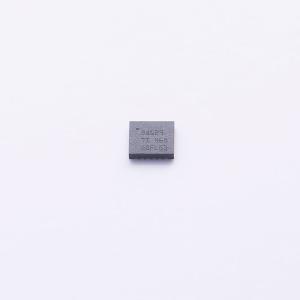

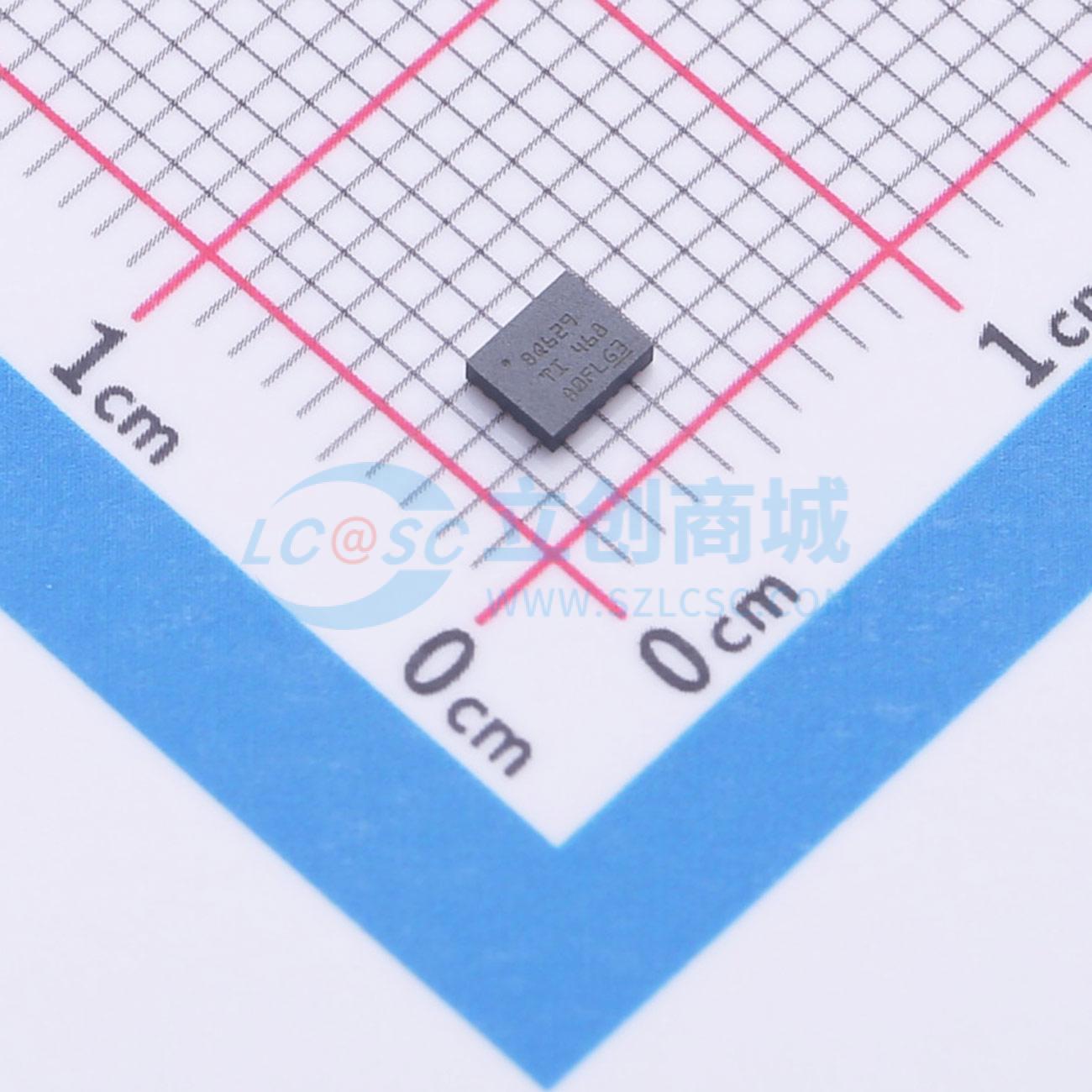

BQ25629RYKR

BQ25628和BQ25629是高度集成的2A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该解决方案高度集成，内置电流感应、环路补偿、输入反向阻断FET（RBFET，Q1）、高端开关FET（HSFET，Q2）、低端开关FET（LSFET，Q3）以及系统与电池之间的电池FET（BATFET，Q4）。该器件采用窄VDC电源路径管理，将系统电压调节至略高于电池电压，且不会低于可配置的最低系统电压。低阻抗电源路径优化了开关模式的运行效率，减少了电池充电时间，延长了电池放电阶段的使用寿命，超低的0.15μA运输模式电流延长了电池的储存寿命。具备充电和系统设置功能的I²C串行接口使BQ25628和BQ25629成为真正灵活的解决方案。 BQ25628支持广泛的输入源，包括标准USB主机端口、USB充电端口和符合USB标准的高压适配器。BQ25629设有ILIM引脚用于设置默认输入电流限制，以及TS_BIAS引脚用于可控热敏电阻偏置。该器件符合USB 2.0和USB 3.0电源规范，可进行输入电流和电压调节，并且满足高达2.0A的USB即插即用（OTG）操作功率额定规范。 电源路径管理将系统电压调节至略高于电池电压，但不会低于可编程的最低系统电压。凭借这一特性，即使电池完全耗尽或被移除，系统仍能维持运行。当达到输入电流限制或输入电压限制时，电源路径管理会自动降低充电电流。随着系统负载持续增加，电池开始放电，直至满足系统的功率需求。这种补充模式可防止输入源过载。 BQ25628和BQ25629可通过升压或旁路OTG模式，直接从适配器或电池为连接到PMID的附件供电。升压OTG通过转换器中的升压操作，从电池为PMID提供稳压。旁路OTG为电池到PMID提供直接路径，以实现最高效率。BQ25628和BQ25629可配置为在适配器移除时自动转换为升压OTG模式，在适配器连接时恢复正向充电，从而在无需主机干预的情况下，以任一配置为PMID供电。在正向充电、升压OTG和旁路OTG模式下，PMID_GD信号指示PMID的电压和电流在可接受范围内。如果检测到电压或电流超出范围，PMID_GD可用于驱动外部PMOS FET，通过将附件与PMID断开连接来保护连接的附件。

• 适用于单节电池的高效、1.5MHz同步开关模式降压充电器
• 从5V输入到25mA输出电流时，效率>90%
• 充电终止功能
• 灵活的JEITA曲线，确保在不同温度下安全充电
• BATFET控制，支持关机、运输模式和系统完全复位
• 仅电池模式下静态电流为1.5μA – 运输模式下电池泄漏电流为0.15μA，关机时电池泄漏电流为0.1μA
• 支持升压模式为附件供电 – 升压模式支持3.84V至5.2V输出，对于5V PMID，降至100mA升压电流时，升压效率>90%
• 支持广泛的输入源
• 3.9V至18V宽输入工作电压范围，绝对最大输入电压为26V
• 通过输入电压调节（VINDPM）和输入电流调节（IINDPM）最大化电源功率
• VINDPM阈值自动跟踪电池电压
• 采用15mΩ BATFET实现高效电池运行
• 窄VDC（NVDC）电源路径管理
• 电池耗尽或无电池时系统可即时启动
• 适配器满载时电池补充供电
• 助听器或真无线立体声（TWS）充电盒

• 消费级可穿戴设备
• 智能手表
• 便携式扬声器
• 真无线立体声（TWS）耳机
