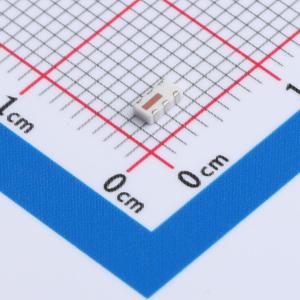

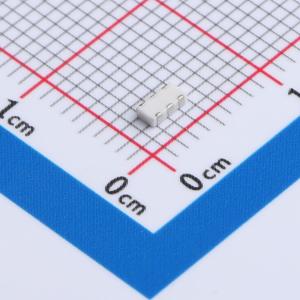

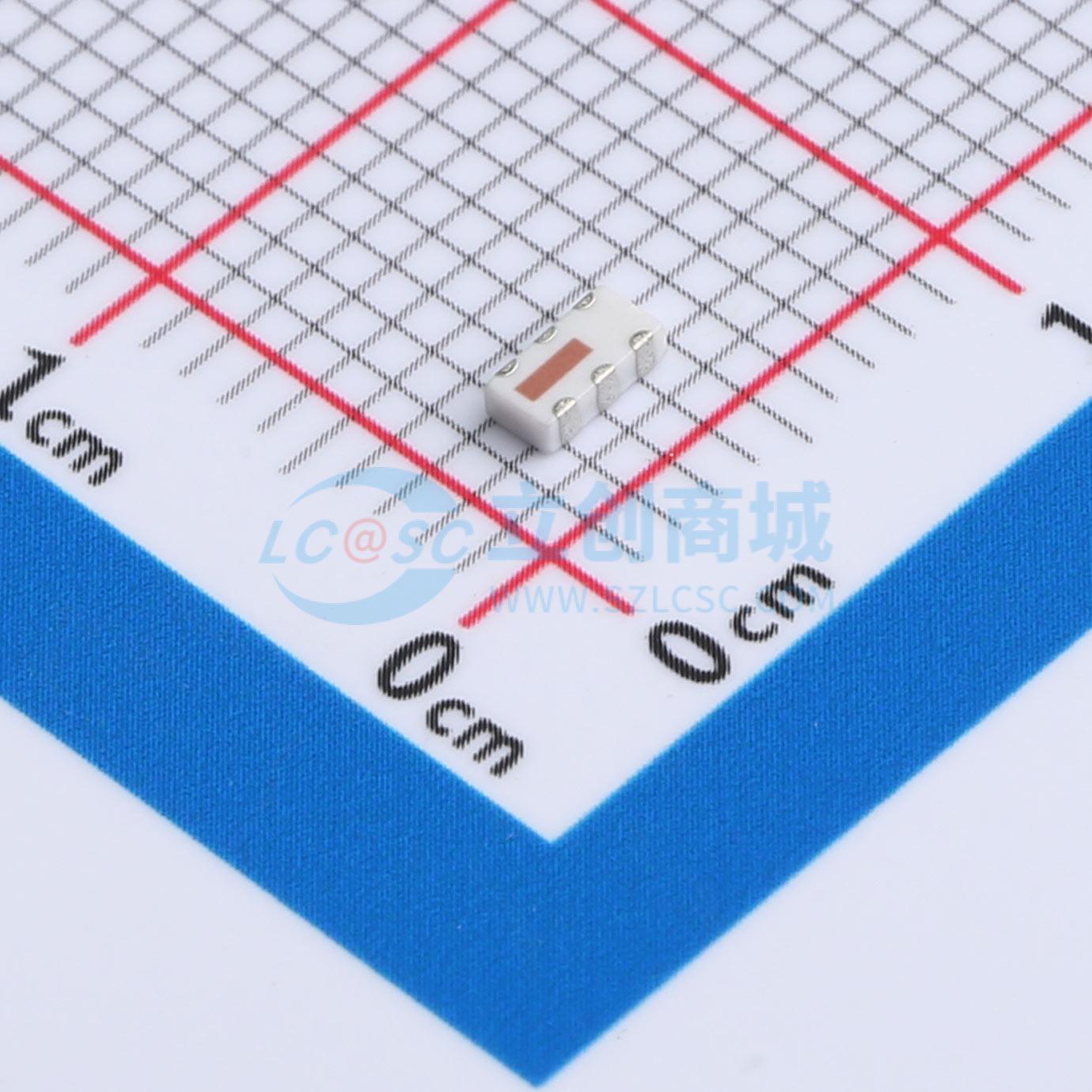

BDCN-10-25+
50Ω 10dB耦合 824-2525MHz 双向耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：四端口耦合器。 宽带，824-2525 MHz。 出色的电压驻波比，1.2:1。 所有端口抽头。 随温度变化极小。 超小尺寸，密封封装。应用：UMTS-CDMA-PCS-ISM-GPS-DCS-TDMA
- 品牌名称
- Mini-Circuits
- 商品型号
- BDCN-10-25+
- 商品编号
- C6514748
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 824MHz~2.525GHz | |
| 耦合系数 | 11.7dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗 | 38.44dB | |
| 功能特性 | 双向耦合 |
商品概述
该产品为50Ω、10dB耦合器，工作频率范围为824至2525 MHz。外壳样式为FV1206 - 1。工作温度范围为 -55°C至100°C，存储温度范围同样为 -55°C至100°C。若超出这些限制可能会造成永久性损坏。
商品特性
- 四端口耦合器
- 宽带，824 - 2525 MHz
- 所有端口的电压驻波比（VSWR）优异，典型值为1.2:1
- 随温度变化极小
- 超小尺寸，密封封装
应用领域
- 通用移动通信系统（UMTS）
- 码分多址（CDMA）
- 个人通信服务（PCS）
- 工业、科学和医疗频段（ISM）
- 全球定位系统（GPS）
