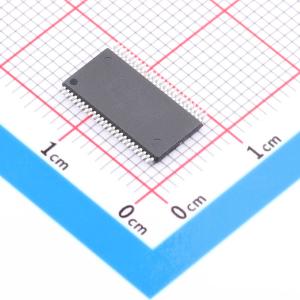

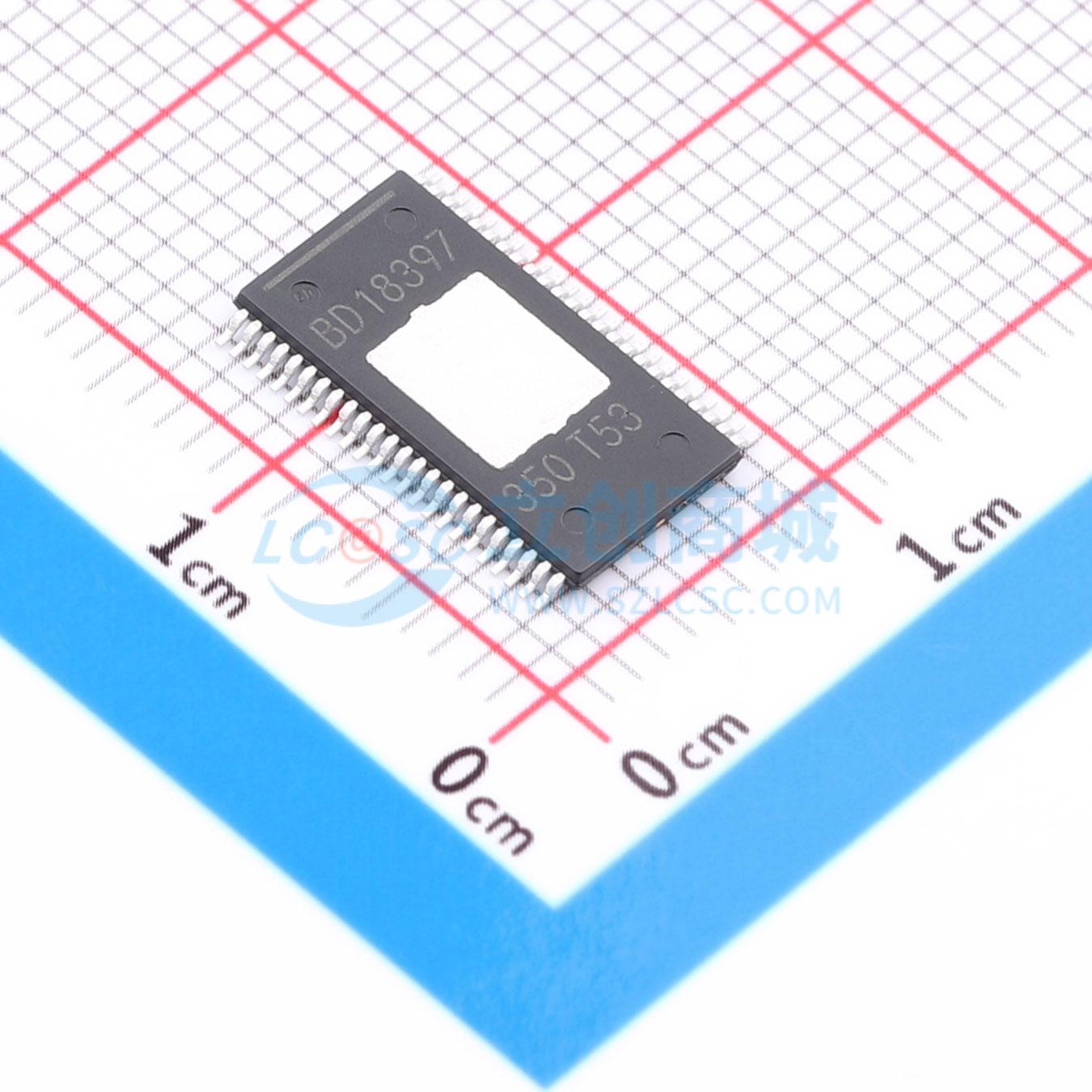

BD18397RUV-ME2
适用于汽车的带串行外设接口（SPI）的两通道/三通道电流型LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是2通道/3通道同步降压DC/DC LED驱动器，采用导通时间拓扑，支持接近固定的开关频率和快速开关占空比调节，采用平均LED电流反馈拓扑，可在较宽的输入、LED输出范围内实现更精确的LED电流调节系统。可通过SPI对10位寄存器进行编程，支持对LED电流进行单独的10位模拟调光和10位PWM调光。若SPI通信出现错误，将支持跛行回家模式。在跛行回家模式下，可通过外部引脚设置单个LED电流，并且在无SPI通信的情况下施加输入电源时可保持LED电流供应。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD18397RUV-ME2
- 商品编号
- C6514612
- 商品封装
- HTSSOP-48-CR
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~65V | |
| 开关频率 | 200kHz~2.25MHz | |
| 通道数 | 2 | |
| 输出电压 | 2.5V~60V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2A | |
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 3% |
商品概述
BD18397/98xxx-M 是 2 通道/3 通道同步降压 DC/DC LED 驱动器，采用导通时间拓扑结构，支持接近固定的开关频率和快速开关占空比调节；采用平均 LED 电流反馈降压拓扑结构，可在较宽的输入和 LED 输出范围内实现更精确的 LED 电流调节系统。 BD18397/98xxx-M 可通过 SPI 对 10 位寄存器进行编程，支持对 LED 电流进行独立的 10 位模拟调光和 10 位 PWM 调光。 如果 SPI 通信出现错误，BD18397/98xxx-M 将支持跛行回家模式。在跛行回家模式下，可通过外部引脚设置单个 LED 电流，并且在无 SPI 通信的情况下施加输入电源时，可保持 LED 电流输出。
商品特性
- 符合 AEC-Q100 标准
- 符合 ISO 26262 流程，支持 ASIL-B
- 导通时间拓扑结构，实现接近固定频率的开关
- 平均 LED 电流调节
- 电流检测引脚无需保护二极管
- 逐周期开关过流保护
- 热关断 (TSD)
- 热传感器读数
- 串行外设接口 (SPI)
- 跛行回家模式
- 1 级
应用领域
- 汽车外部灯具，如尾灯、转向灯、日行灯/位置灯、雾灯、远/近光灯等。
