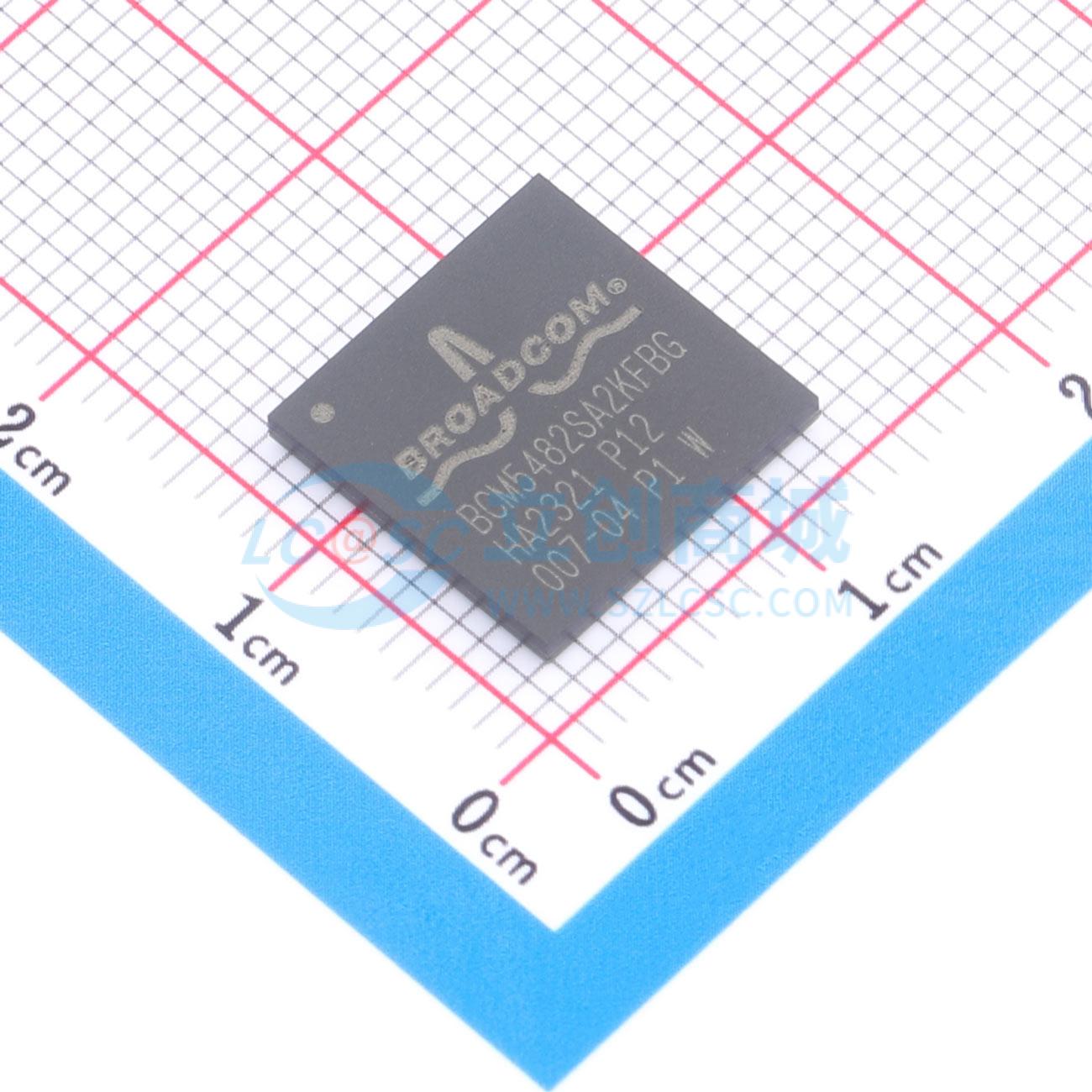

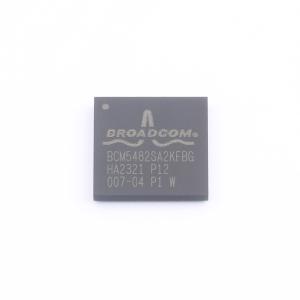

BCM5482SA2KFBG

双端口10/100/1000BASE-T千兆以太网收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 作为博通第三代千兆以太网物理层器件（PHY）的一员，BCM5482S 在单块 CMOS 芯片上集成了两个完整的 10/100/1000BASE - T 千兆以太网收发器。BCM5482S 针对低功耗和小尺寸进行了优化，以降低高密度上行链路应用的设计复杂度。对于高密度上行链路应用，与两个用于千兆上行链路的单端口器件相比，该单封装器件具有显著优势
品牌名称: Broadcom(博通)
商品型号: BCM5482SA2KFBG
商品编号: C6514230

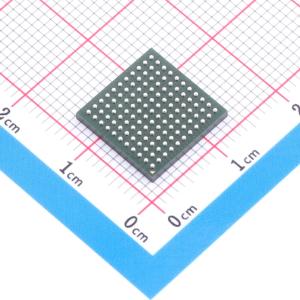

商品封装: BGA-121
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	以太网速率标准	1000BASE-T；10BASE-T；100BASE-TX
	数据速率	10Mbit/s；100Mbit/s；1Gbit/s
	功耗	725mW

商品概述

BCM5482S是博通第三代千兆以太网物理层芯片（PHY）系列成员，在单块CMOS芯片上集成了两个完整的10/100/1000BASE - T千兆以太网收发器。该芯片针对低功耗和小尺寸进行了优化，可降低高密度上行链路应用的设计复杂度。在高密度上行链路应用中，与两个单端口千兆上行链路器件相比，单封装的BCM5482S具有显著优势。 BCM5482S基于DSP的架构与先进的电源管理技术相结合，可在现有的5类双绞线上实现稳定的低功耗运行。其架构不仅满足IEEE 802.3、IEEE 802.3u和IEEE 802.3ab标准要求，还在回波、近端串扰（NEXT）和远端串扰（FEXT）方面，远超IEEE标准要求，保持着业界最高的余量水平。每个端口仅725 mW的超低功耗，有助于降低IP电话系统的配电需求。此外，BCM5482S的电磁干扰（EMI）辐射极低，可减少满足EMI辐射规范所需的设计限制。 BCM5482S支持RGMII、SGMII和SerDes MAC接口。RGMII、SGMII和串行SerDes接口是GMII接口的低引脚数版本（引脚数分别为12、6和4，而GMII为25）。RGMII时钟时序可进行调整，以消除RGMII规范所要求的电路板走线延迟。这些低引脚数接口通过减少信号布线所需的层数，简化了设计并降低了系统成本。此外，这些接口可减少MAC/交换机的引脚数量，通过采用比全GMII更小的管芯尺寸，降低了MAC/交换机的成本。在大多数交换机设计中，部分端口被用作上行链路端口，用于连接服务器、交换机或远程链路。这些连接可以是10/100/1000BASE - T、1000BASE - SX/LX或100BASE - FX。为了适应这些不同的接口，交换机中可设计一个或多个SFP插槽，用户可根据具体需求插入相应的SFP模块。 BCM5482S解决了支持多速率SFP上行链路的特定问题。1000BASE - X SFP模块需要通过SerDes接口连接到SFP模块。10/100/1000BASE - T和100BASE - FX则需要SGMII接口，以适应较低速率（低于1千兆位）。BCM5482S可根据所安装的SFP模块，在这些接口之间进行切换。每个BCM5482S端口完全独立，拥有独立的接口、控制和状态寄存器，并具备多项先进功能。这包括识别BCM5482S无法自动纠正的物理布线缺陷，以及诸如电缆过长、回波损耗、串扰、回波和噪声等信道状况。博通的电缆分析仪软件可与该器件配合使用，实现对电缆的远程管理，并进行一级诊断和故障隔离。 BCM5482S的静电放电（ESD）耐受性远超行业标准。这不仅能防止在制造过程中出现ESD损坏，还能避免在现场发生电缆静电放电（CESD）事件时造成损坏。CESD是指带电的网络电缆插入网络端口时发生的ESD事件。随着现代电缆安装的普及，这一问题日益突出。BCM5482S能够承受超过3 kV的CESD。

商品特性

双端口集成10BASE - T/100BASE - TX/1000BASE - T千兆以太网收发器
支持RGMII、SGMII和SerDes MAC接口
支持SFP模块的SGMII到SGMII连接
完全符合IEEE 802.3TM、IEEE 802.3u、IEEE 802.3ab和IEEE 802.3z标准
采用0.13微米CMOS工艺，低功耗、低成本
在RGMII模式下支持铜缆或光纤
低功耗
- 每个端口725 mW
- 先进的电源管理
输出阻抗匹配
线路侧和MAC侧环回功能
低EMI辐射
电缆检测诊断功能
- 电缆线路分析仪功能可检测电缆线路故障
- 线速以太网
- 全速率自动MDI/MDIX交叉
强大的电缆静电放电（CESD）耐受性
支持最大10 kB的巨型数据包
支持IEEE 1149.1（JTAG）边界扫描
121引脚BGA封装，为高密度上行链路应用提供紧凑解决方案，支持10/100/1000BASE - T和1000BASE - X/100BASE - FX上行链路
同一线路侧引脚支持1000BASE - X和100BASE - FX，可直接连接SFP模块
与工作在10、100和1000 Mbps半双工和全双工模式的IEEE标准设备兼容
可调整时钟时序，消除RGMII规范要求的电路板走线延迟
降低系统物料清单（BOM）成本，简化系统设计
便于系统级调试
可使用低成本磁性元件
电缆诊断功能可评估电缆线路状况，并即时显示电缆问题
- 避免因电缆线路故障导致设备误退返
- 避免因电缆线路故障导致生产损失
- 允许在降低速率（100BASE - TX或10BASE - T）下立即恢复运行
超过3 kV的CESD耐受性，防止设备损坏和退返
支持更大数据包，提供更广泛的数据包协议支持，提高效率
支持JTAG，简化电源供应，具备多种MAC接口，便于制造

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	应用功能	以太网收发器
	通道数	2
	MAC接口	RGMII；SGMII
