产品特点 FEATURES

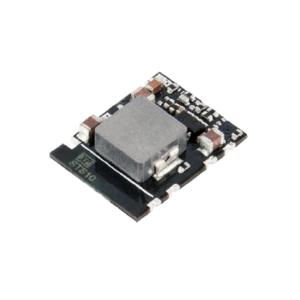

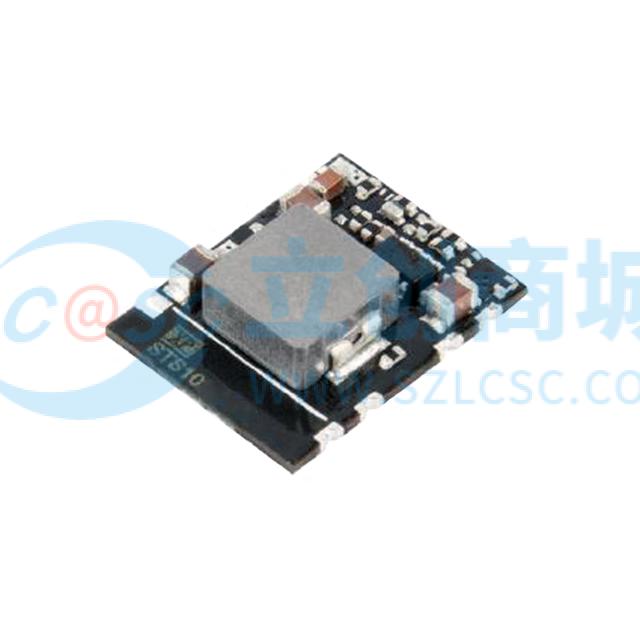

1STS1024S05-TR 是一款非隔离 PoL 模块，具有以下特点：
2- 高效性能：最高效率可达 95.5%，有效减少能量损耗。
3- 宽输入电压范围：支持 6.5V 至 36V 的输入电压，适应多种电源环境。
4- 稳定输出：提供稳定的 5V 输出电压，最大输出电流为 1A，确保设备稳定运行。
5- 远程开关功能：具备远程开/关控制，方便系统集成和管理。
6- 短路保护：内置短路保护机制（SCP），增强模块的可靠性和安全性。
7- 小型封装：采用 SMD-10 封装，尺寸仅为 15.2mm x 11.8mm x 3.6mm，节省电路板空间。
8- 高温工作能力：可在 -40°C 至 +105°C 的宽温度范围内工作，适应严苛环境。
9- 易于安装：表面贴装型设计，便于自动化生产和组装。
10- 无散热器要求：自然对流冷却，简化热管理设计。
11- EMC 兼容性：满足 Class B 传导和辐射排放标准，适用于商业应用。
使用场景 APPLICATIONS
1STS1024S05-TR 广泛应用于各种商业和工业领域，具体使用场景包括：
2- 信息技术设备（ITE）：如服务器、网络设备和数据存储系统，提供稳定高效的电源解决方案。
3- 工业自动化：在 PLC、传感器和执行器等设备中，确保控制系统稳定运行。
4- 通信设备：适用于基站、路由器和交换机等，保障通信系统的可靠供电。
5- 医疗设备：在监护仪、诊断设备中，提供安全稳定的电源支持。
6- 消费电子：如高端音响、智能家居设备，提升产品性能和用户体验。
7该模块在不同工作条件下表现卓越，特别是在高温和高湿度环境下，仍能保持高效稳定的工作状态，解决特定工业或电子系统中的电源问题。
注意事项 PRECAUTIONS
1在使用 STS1024S05-TR 时，需注意以下事项：
2- 安装要求：建议将输入滤波组件（Cin, C1, L1）尽可能靠近模块安装，以减少辐射噪声。
3- 远程开关操作：通过连接 Pin 10 到 2-4V 电压实现开启，短接 Pin 10 和 Pin 9 实现关闭。
4- 输出电压调整：可通过 Pin 6 连接电阻到 Pin 5 或 Pin 7 进行电压微调，注意电阻值的选择。
5- 环境条件：在高温环境下（>65°C）需适当降额使用，避免过热影响性能。
6- EMI 处理：根据应用需求选择合适的滤波组件，如 Nippon-chemi-con KY 系列电容和 TVS 二极管，以满足 EMI 标准。
7- 维护保养：定期检查模块及周边元件的工作状态，确保电路正常运行。
8- 安全提示：避免 PCB 走线在模块下方，防止干扰和短路风险。
9遵循以上注意事项，可确保模块的安全、稳定和高效运行。
