产品特点 FEATURES

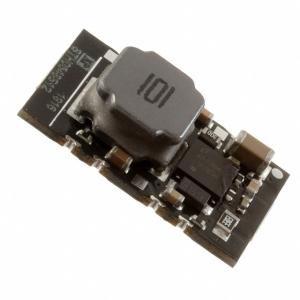

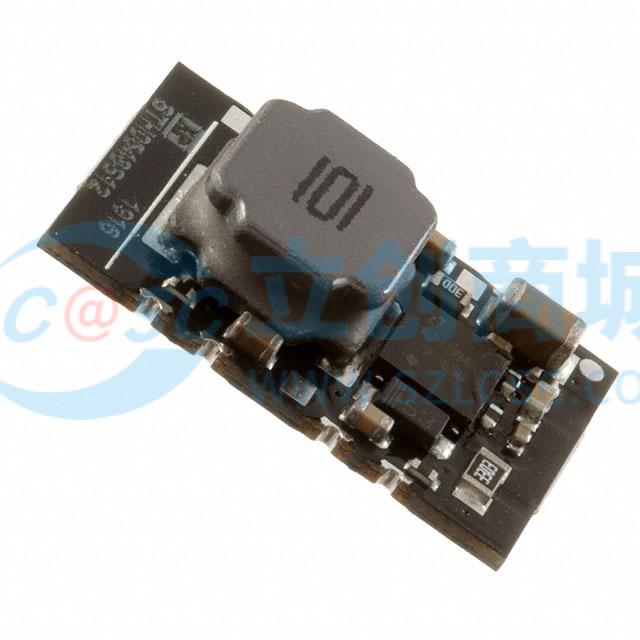

1STH0548S7V2 是一款由 XP Power 提供的非隔离 PoL 模块，具有以下特点：
2高效性能：最高效率可达 92%，在满载时效率为 89%，有效降低能耗。
3宽输入电压范围：支持 14V 至 72V 的输入电压，适应多种电源环境。
4精确输出：输出电压稳定在 7.2V，最大输出电流为 500mA，确保设备稳定运行。
5远程开关功能：通过远程 On/Off 引脚实现模块的远程控制，增加使用灵活性。
6短路保护：具备连续短路保护功能，自动恢复，提高系统安全性。
7小型封装：采用 SMD-10 封装，尺寸仅为 19.5mm x 11.8mm x 5.0mm，节省空间。
8宽工作温度范围：可在 -40°C 至 105°C（有降额）的环境下工作，适应严苛条件。
9高可靠性：无需散热器，自然对流冷却，MTBF 达到 4.8 百万小时，确保长期稳定运行。
10EMC 兼容性：符合 EN55032 Class B 标准，易于集成到复杂电子系统中。
11易于安装：表面贴装型设计，便于自动化生产，提高装配效率。
使用场景 APPLICATIONS
1STH0548S7V2 广泛应用于各种商业和工业领域，具体使用场景包括：
2信息技术设备（ITE）：适用于服务器、网络设备、存储系统等，提供稳定的电源解决方案。
3工业自动化：在 PLC、传感器、执行器等设备中，确保控制系统可靠运行。
4通信设备：用于基站、路由器、交换机等，保障通信系统的电源稳定性。
5医疗设备：在监护仪、影像设备中，提供高精度的电源支持。
6汽车电子：适用于车载信息系统、娱乐系统，满足汽车电子的严格要求。
7该模块在不同工作条件下表现优异，如高温、低温、高湿度等环境，均能保持稳定输出，解决特定工业或电子系统中的电源问题，提升整体系统性能。
注意事项 PRECAUTIONS
1在使用 STH0548S7V2 时，需注意以下事项：
2安装要求：建议将 PCB 走线远离 STH05 模块，避免干扰和短路风险。
3输入滤波：输入端需安装滤波电容（如 10μF），靠近模块放置，以减少 EMI。
4输出调整：可通过 Pin 6 进行输出电压微调，使用适当电阻进行上下调节。
5远程控制：正确连接 Remote On/Off 引脚，逻辑高电平开启，逻辑低电平关闭。
6环境条件：在 -40°C 至 105°C 范围内使用，但满载时温度不应超过 60°C。
7散热管理：虽然无需散热器，但在高功率应用中，应确保良好的通风和散热。
8EMC 处理：添加外部组件（如电感、电容）以满足 EMC 标准，减少电磁干扰。
9安全操作：遵循标准焊接工艺，避免超过最大额定值，定期检查模块状态。
10维护保养：在潮湿环境中使用时，注意防潮，避免凝露导致的电气故障。
11存储条件：存储温度应在 -55°C 至 125°C 之间，湿度不超过 95%RH（非冷凝）。
