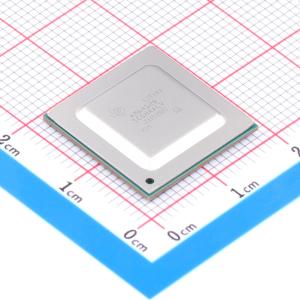

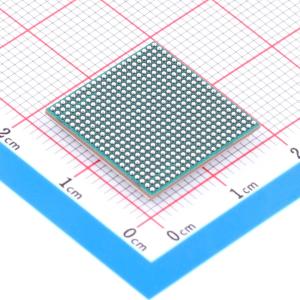

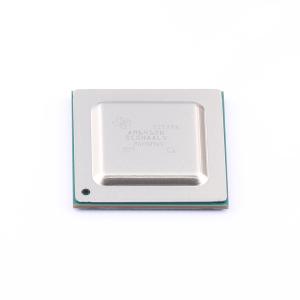

温馨提醒：图片仅供参考，商品以实物为准

AM6412BSCGHAALV

Sitara处理器，具备多核心、多接口及安全加密功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AM6412 双核 64 位 Arm® Cortex®-A53，单核 Cortex-R5F，具有 PCIe®USB 3.0 和安全性
品牌名称: TI(德州仪器)
商品型号: AM6412BSCGHAALV
商品编号: C6500795
商品封装: FCBGA-441(17.2x17.2)
包装方式: 托盘
商品毛重: 2.1克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M5F；ARM Cortex-R5F；ARM Cortex-A53

	属性	参数值
	CPU最大主频	1GHz；400MHz；800MHz

商品特性

处理器核心：
- 1x 双 64 位 Arm@ Cortex - A53 微处理器子系统，最高 1.0 GHz
- 双核 Cortex - A53 集群，带有 256KB L2 共享缓存，具备 SECDED ECC
- 每个 A53 核心有 32KB L1 DCache 具备 SECDED ECC 和 32KB L1 ICache 具备奇偶校验保护
- 最多 2x 双核 Arm@ Cortex - R5F MCU 子系统，最高 800 MHz，集成用于实时处理
- 双核 Arm@ Cortex - R5F 支持双核和单核模式
- 每个 R5F 核心有 32KB ICache、32KB DCache 和 64KB TCM，所有内存共 256KB TCM 具备 SECDED ECC
- 1x 单核 Arm@ Cortex - M4F MCU，最高 400 MHz
- 256KB SRAM 具备 SECDED ECC
工业子系统：
- 2x 千兆工业通信子系统 (PRU_ICSSG)
- 支持 Profinet IRT、Profinet RT、EtherNet/IP、EtherCAT、时间敏感网络 (TSN) 等
- 与 10/100Mb PRU_ICSS 向后兼容
- 每个 PRU_ICSSG 包含：2x 以太网端口 - MII (10/100) - RGMII (10/100/1000)
- 每个 PRU_ICSSG 有 6 个 PRU RISC 核心，每个核心有带 ECC 的指令 RAM
- 宽边 RAM 乘法器，带可选累加器 (MAC)
- CRC16/32 硬件加速器
- 字节交换用于大/小端转换
- SUM32 硬件加速器用于 UDP 校验和
- 任务管理器支持抢占
- 三个带 ECC 的数据 RAM
- 8 组 30x32 位寄存器暂存器内存
- 中断控制器和任务管理器
- 两个 64 位工业以太网外设 (IEPs) 用于时间戳和其他时间同步功能
- 18x Sigma - Delta 滤波器
- 短路逻辑
- 过流逻辑
- 6x 多协议位置编码器接口
- 一个增强捕获模块 (ECAP)
- 16550 兼容 UART，带专用 192 - MHz 时钟以支持 12 - Mbps PROFIBUS
内存子系统：
- 最多 2MB 片上 RAM (OCSRAM) 具备 SECDED ECC
- 可按 256KB 增量划分为更小的存储体，最多 8 个独立存储体
- 每个存储体可分配给单个核心以促进软件任务分区
- DDR 子系统 (DDRSS)
- 支持 LPDDR4、DDR4 内存类型
- 16 位数据总线，带内联 ECC
- 支持最高 1600 MT/s 的速度
- 1x 通用内存控制器 (GPMC)
- 16 位并行总线，时钟 133 MHz 或 32 位并行总线，时钟 100 MHz
- 支持错误定位模块 (ELM)
片上系统 (SoC) 服务：
- 设备管理安全控制器 (DMSC - L)
- 集中式 SoC 系统控制器
- 管理系统服务，包括初始引导、安全和时钟/复位/电源管理
- 通过消息管理器与各种处理单元通信
- 简化接口以优化未使用的外设
- 数据移动子系统 (DMSS)
- 块复制 DMA (BCDMA)
- 数据包 DMA (PKTDMA)
- 安全代理 (SEC_PROXY)
- 环形加速器 (RINGACC)
安全：
- 支持安全启动
- 硬件强制信任根 (RoT)
- 支持通过备份密钥切换 RoT
- 支持接管保护、IP 保护和防回滚保护
- 支持加密加速
- 会话感知加密引擎，能够根据传入数据流自动切换密钥材料
- 支持加密核心
- AES - 128/192/256 位密钥大小
- 3DES - 56/112/168 位密钥大小
- MD5、SHA1、SHA2 - 224/256/384/512
- DRBG 带真随机数生成器
- PKA (公钥加速器) 辅助 RSA/ECC 处理
- DMA 支持
- 调试安全
- 安全软件控制的调试访问
- 安全感知调试
- 支持可信执行环境 (TEE)
- 基于 Arm TrustZone 的 TEE
- 广泛的防火墙支持用于隔离
- 安全看门狗/定时器/IPC
- 安全存储支持
- 在 XIP 模式下支持 OsPI 接口的即时加密
- 通过基于数据包的硬件加密引擎支持网络安全用于数据 (有效负载) 加密/认证
- 安全协处理器 (DMSC - L) 用于密钥和安全管理，带专用设备级安全互连
高速接口：
- 1x 集成以太网交换机 (CPSW3G) 支持：
  - 最多 2 个以太网端口 RMI1 (10/100)、RGMII (10/100/1000)
  - IEEE 1588 (2008 Annex D、Annex E、Annex F) 带 802.1AS FTP Clause 45 MDIO PHY 管理
  - 节能以太网 (802.3az)
- 1x PCI - Express Gen2 控制器 (PCIE)
- 支持 Gen2 操作
- 支持单通道操作
- 1x USB 3.1 双角色设备 (DRD) 子系统 (USBSS)
- 端口可配置为 USB 主机、USB 设备或 USB 双角色设备
- USB 设备：高速 (480 Mbps) 和全速 (12 Mbps)
- USB 主机：超高速 Gen 1 (5 Gbps)、高速 (480 Mbps)、全速 (12 Mbps) 和低速 (1.5 Mbps)
通用连接性：
- 6x 内部集成电路 (I²C) 端口
- 9x 可配置通用异步收发器 (UART) 模块
- 1x 闪存子系统 (FSS)，可配置为八进制 SPI (OSPI) 闪存接口或一个四路 SPI (QSPI)
- 1x 12 位模数转换器 (ADC)，最高 4 MSPS
- 8x 多路复用模拟输入
- 7x 多通道串行外设接口 (MCsPI) 控制器
- 6x 快速串行接口接收器 (FSI_RX) 核心
- 2x 快速串行接口发送器 (FSI_TX) 核心
- 3x 通用输入输出 (GP1O) 模块
控制接口：
- 9x 增强脉宽调制器 (EPWM) 模块
- 3x 增强捕获 (ECAP) 模块
- 3x 增强正交编码器脉冲 (EQEP) 模块
- 2x 模块化控制器局域网 (MCAN) 模块，有或无完整 CAN - FD 支持
媒体和数据存储：
- 2x 多媒体卡/安全数字 (MMC/SD/SDIO) 接口
- 一个 4 位用于 SD/SDIO；一个 8 位用于 eMMC
- 集成模拟开关，用于高速卡 3.3V 到 1.8V 之间的电压切换
电源管理：
- 简化电源序列
- 集成 SDIO LDO，用于处理 SD 接口的自动电压转换
- 集成电压监控器，用于过压/欠压条件的安全监控
- 集成电源供应毛刺检测器用于检测
