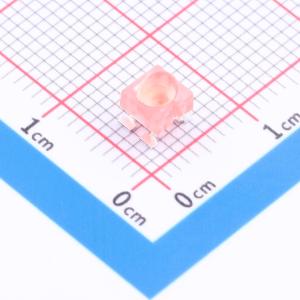

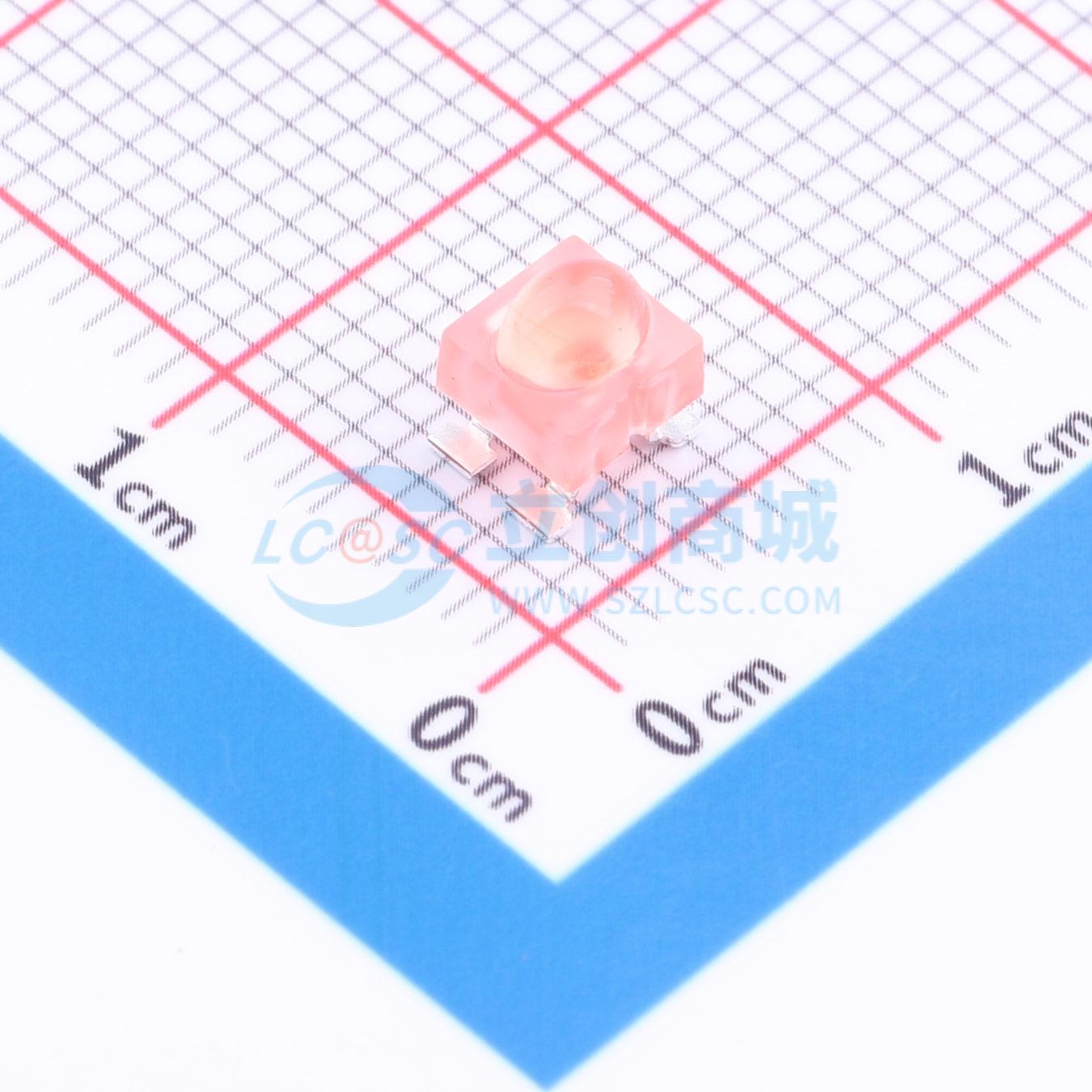

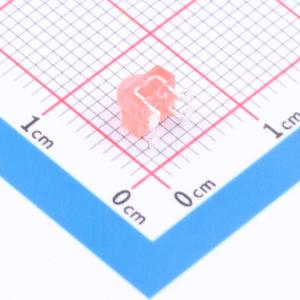

ALMD-LG36-WZ002

高亮度表面贴装椭圆形LED灯

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ALMD-LG36-WZ002
商品编号: C6499446
商品封装: SMD,4.2x4.2mm
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

Avago ALMD-Lx36 系列椭圆形 LED 的光强与传统高亮度通孔 LED 相当或略低。新型椭圆形 LED 灯可采用标准表面贴装技术工艺进行组装，并兼容工业回流焊工艺。该 LED 采用先进光学级环氧树脂制成，在户外标识应用中具有卓越性能。表面贴装椭圆形 LED 专为全彩/视频标识以及室内或室外乘客信息标识应用而设计。为便于拾放组装，LED 采用符合 EIA 标准的卷带包装出货。除红色外，每卷 LED 均来自单一光强和颜色分档，以确保更好的一致性。InGaN 器件符合 JEDEC 标准，属于 1C 级人体模型静电放电敏感器件；AlInGaP 器件属于 1B 级静电放电敏感器件。建议在操作和处理过程中采取适当的预防措施。建议客户在不使用时将 LED 保留在防潮袋中，因为长时间暴露在环境中可能导致镀银引脚氧化，从而造成焊接困难。

商品特性

明确的空间辐射模式
高亮度材料
提供红色、琥珀色、绿色和蓝色
JEDEC 潮湿敏感度等级 2A
兼容回流焊工艺
着色和漫射透镜
宽视角：40°×100°

应用领域

全彩标识
单色标识

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	-
	发光颜色	红色
	正向压降(Vf)	2.1V
	功率	120mW
	正向电流	20mA
	波长	626nm
	峰值波长	634nm

	属性	参数值
	二极管配置	-
	透镜颜色	红色透镜
	色温	-
	发光强度	2.14cd
	发光角度	100°；40°
	载带方式	-
	工作温度	-40℃~+85℃
