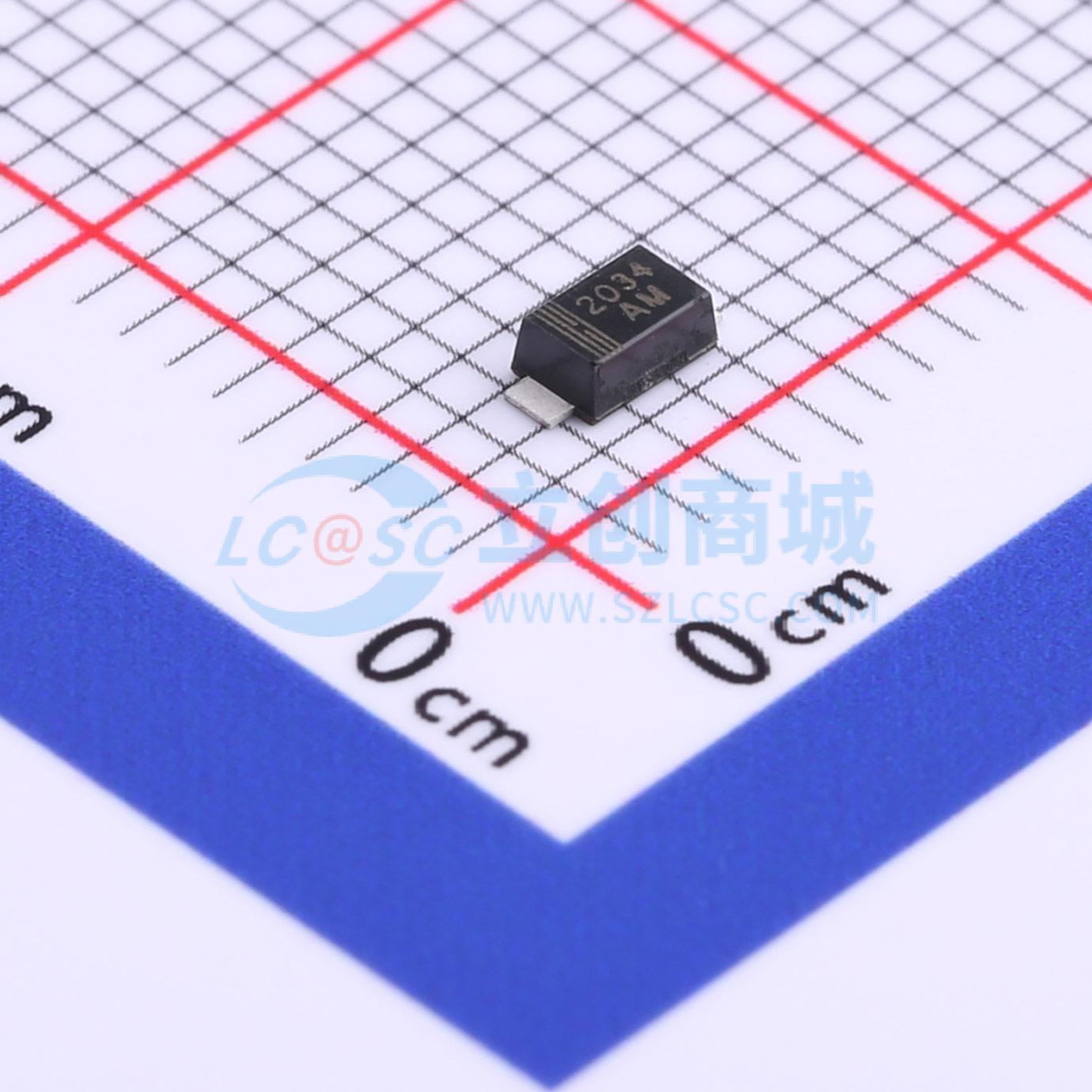

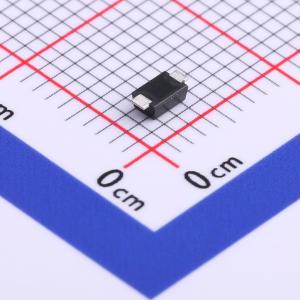

温馨提醒：图片仅供参考，商品以实物为准
SMF7.0A
单向TVS 7V截止 峰值浪涌电流：16.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：玻璃钝化结。 低齐纳阻抗。 出色的钳位能力。 10/1000μs波形下200W峰值脉冲功率能力，重复率（占空比）：0.01%。 与工业标准封装SOD-123FL兼容。 快速响应时间。应用：I/O接口。 Vcc BUS
- 品牌名称
- FTR(乔光电子)
- 商品型号
- SMF7.0A
- 商品编号
- C707468
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 16.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 200uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 玻璃钝化结
- 低齐纳阻抗
- 出色的钳位能力
- 在10/1000μs波形下具有200W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 与工业标准封装SOD - 123FL兼容
- 响应时间快
- 在13V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室94V - 0阻燃等级
- IEC61000 - 4 - 2静电放电防护30KV（空气），30KV（接触）
- 符合J - STD - 020标准的MSL 1级
应用领域
- 输入/输出接口
- 电源总线
- 低频信号传输线（RS232、RS485等）
