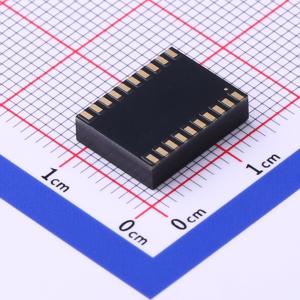

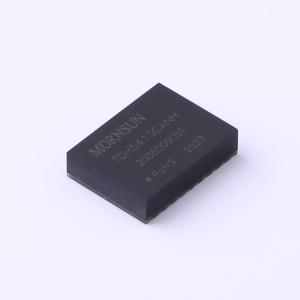

温馨提醒：图片仅供参考，商品以实物为准
TDH541SCANH
隔离式CAN收发器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合AEC-Q100标准、集成5V高效隔离电源、I/O电压范围支持3.3V和5V微处理器、通讯速率高达1Mbps、总线负载能力高达110节点、隔离耐压高达5000VDC、总线静电防护能力高达15KV
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TDH541SCANH
- 商品编号
- C707459
- 商品封装
- DFN-20(10x13)
- 包装方式
- 编带
- 商品毛重
- 1.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式CAN收发器(带电源) | |
| 最大数据速率 | 1Mbps | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
TD(H)541SCANH 是一款带隔离电源的CAN 转发器，此转发器符合或者优于ISO11898-2 标准的技术规范。它集成5V 隔离电源，逻辑侧支持3.3V和5V 逻辑电平的转换。作为CAN 收发器，该器件可为总线和CAN 控制器分别提供差分发射能力和差分接收能力，信号传输速率高达1 兆位每秒(Mbps)。该器件尤其适合工作在恶劣环境下，其具有串线、过压（–40V 至40V）和接地损耗保护以及过热关断功能。
商品特性
- 超小，超薄，芯片级DFN 封装
- 符合ISO11898-2 标准
- 集成5V 高效电源
- I/O 电压范围支持3.3V 和5V 微处理器
- 隔离耐压高达3000VDC（TDH541SCANH 5000VDC）
- 总线静电防护能力高达15kV(HBM)
- 通讯速率高达1Mbps
- -40V 至40V 的总线故障保护
-
25 kV/μs 瞬态抗扰度
- 驱动器(TXD) 主导超时功能
- 低环路延迟
- 总线负载能力高达110 节点
- 工业级工作温度范围：-40°C to +125°C
- 符合AEC-Q100 标准
- 满足EN62368 标准
- 潮敏等级(MSL) 3
