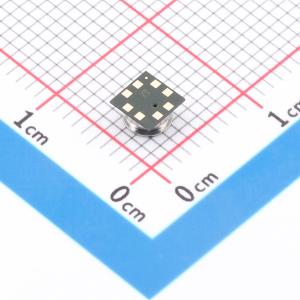

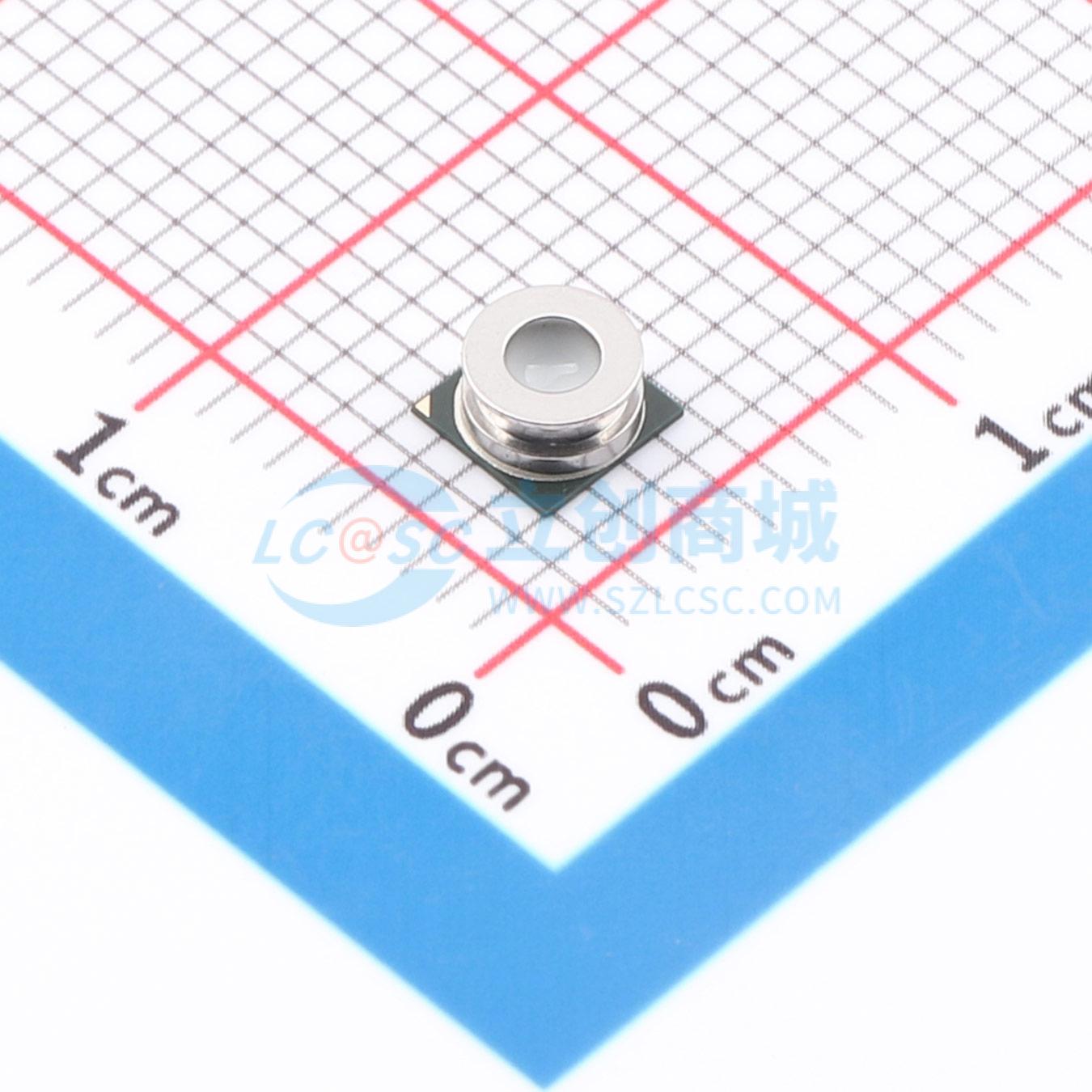

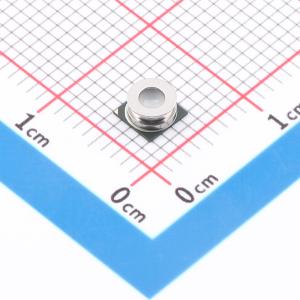

SPL17-002
数字差压传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款小型化数字表压传感器，具有高精度和低电流消耗的特点。它既是压力传感器，也是温度传感器，压力传感器元件可确保在温度变化时保持高精度。小封装使其适用于任何设备。其内部信号处理器将压力和温度传感器元件的输出转换为24位结果。每个压力传感器都经过单独校准，并包含校准系数，这些系数用于将测量结果转换为真实的压力和温度值。
- 品牌名称
- Goertek(歌尔)
- 商品型号
- SPL17-002
- 商品编号
- C6495552
- 商品封装
- LGA-8(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压力传感器 | |
| 压力范围 | 0Kpa~40Kpa | |
| 工作电压 | 1.7V~3.6V | |
| 待机电流 | 100nA | |
| 接口类型 | I2C | |
| 模组 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 绝对精度 | - | |
| 相对精度 | - | |
| 功能特性 | 片内温度输出；待机模式；集成ADC与数字接口；片内校准与非易失存储 | |
| 温度偏移系数(TCO) | 1pa/K | |
| 响应时间 | 4ms | |
| 工作温度 | -40℃~+85℃ |
商品概述
SPL17 - 002是一款小型化数字表压传感器，具有高精度和低电流消耗的特点。它既是压力传感器，也是温度传感器。压力传感器元件在温度变化时能保证高精度。小封装使SPL17 - 002适用于任何设备。SPL17 - 002的内部信号处理器将压力和温度传感器元件的输出转换为24位结果。每个压力传感器都经过单独校准，并包含校准系数。这些系数在应用中用于将测量结果转换为真实的压力和温度值。
商品特性
- 表压范围：0 ... 40KPa
- 温度范围：0 ... +70°C
- 电源电压：1.7 ... 3.6V (VDD)，1.2 ... 3.6V (VDDIO)
- 绝对精度：典型值 ±0.1KPa (0~40KPa)
- 温度精度：±2°C (0~70°C)
- 压力温度灵敏度：典型值 < 1Pa/K
- 测量时间：典型值 4ms
- 平均电流消耗：< 3μA，待机电流：< 100nA
- I²C接口，内置24位ADC
- 无铅、无卤且符合RoHS标准
应用领域
血压监测
